TP active fun TP476 Montageanleitung Seite 30

Vorschau ausblenden Andere Handbücher für TP476:

Werbung

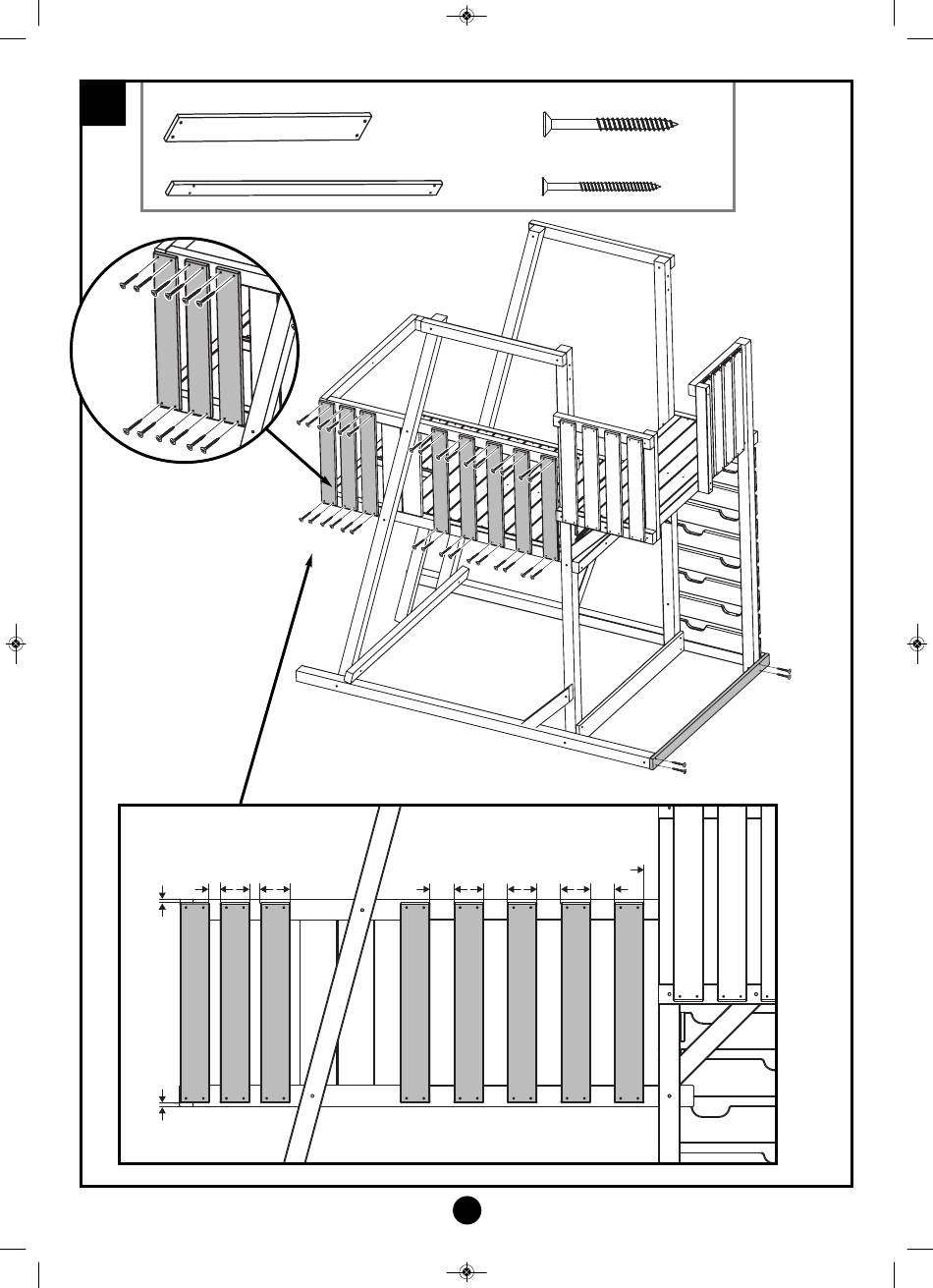

TP476 Kingswood2 Tower In0476-E 05 15.qxp_TP476 Kingswood2 Tower In0476-E 05 15 14/05/2015 10:24 Page 30
34
MW2023
MW2078
40mm
35mm 35mm
12mm
12mm
Barrier Board 650mm
x8
Rear Sandpit Support 1346mm
40mm
4.5mm x 40mm Woodscrew x32
FA4517
x1
5mm x 60mm Woodscrew
FA9768
x4
78mm
78mm
78mm
78mm
30
60mm
MW2078
60mm
48mm
TP Kingswood2 Tower
