1. Produktbeschreibung

1.1 Überblick Creader S1
1. Kabel mit OBD II Stecker – Verbindet den Creader S1 mit der Diagnosebuchse des
Fahrzeugs.
2. LCD DISPLAY – Zur Anzeige der Testergebnisse.
3. Taste OK – Zur Bestätigung einer Menüauswahl.
4. Taste Zurück – Zum letzten Menü zurückkehren.
5. Tasten RECHTS / LINKS – Zur entsprechenden Bewegung des Cursors; oder zum
Weiterblättern, falls mehrere Seiten angezeigt werden.
6. Tasten AUF / AB – Entsprechende Bewegung des Cursors.
7. Hotkeys – DTC: Faultcode auslesen
ER: Faultcode löschen
I/M: I/M Bereitschaft
Help: Tipps für die Faultcode
8. USB Anschluss – Zur Verbindung mit einem PC zwecks Update des CReaderVI.
Bedienungsanleitung CReaderS1

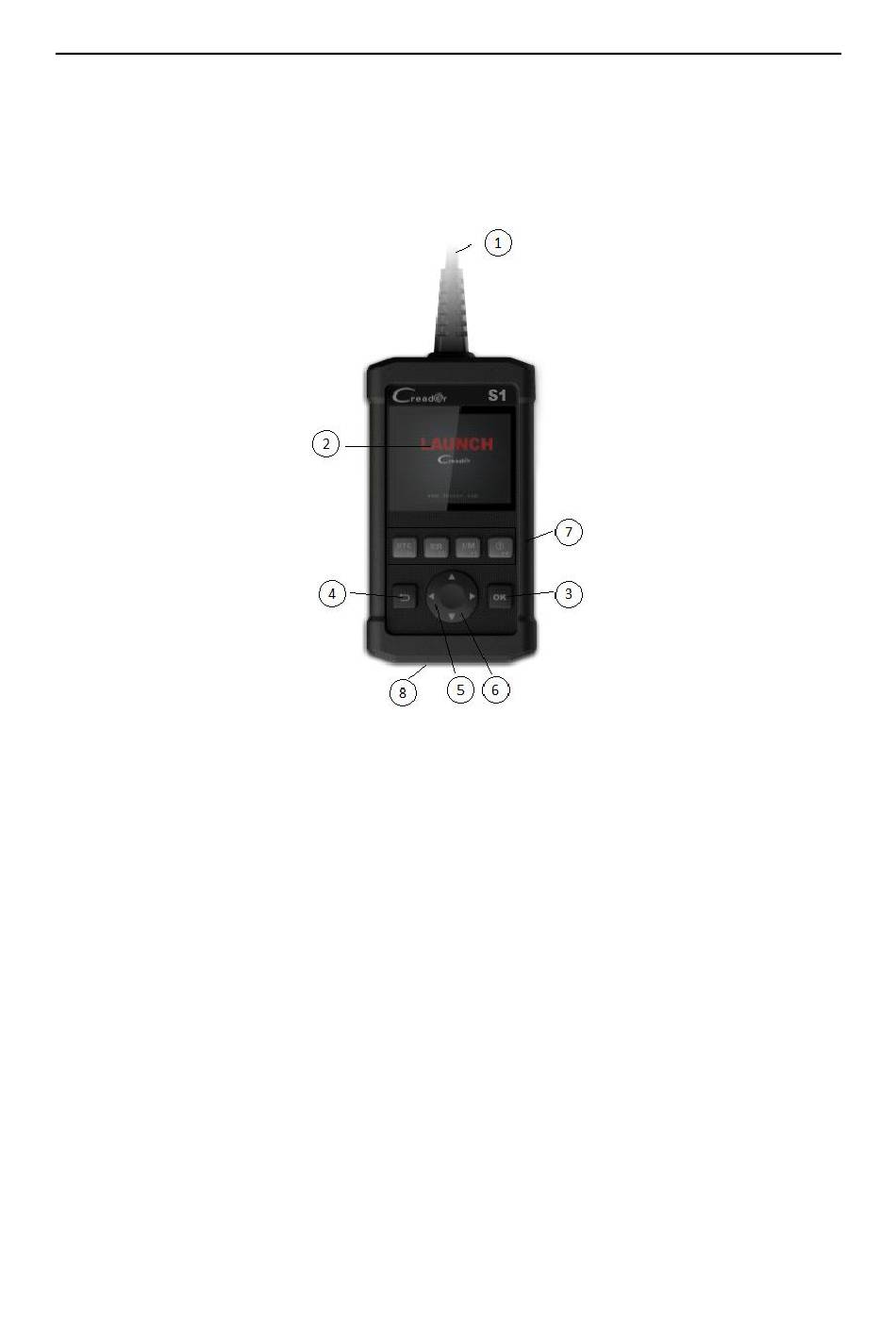

Abb. 1-1
