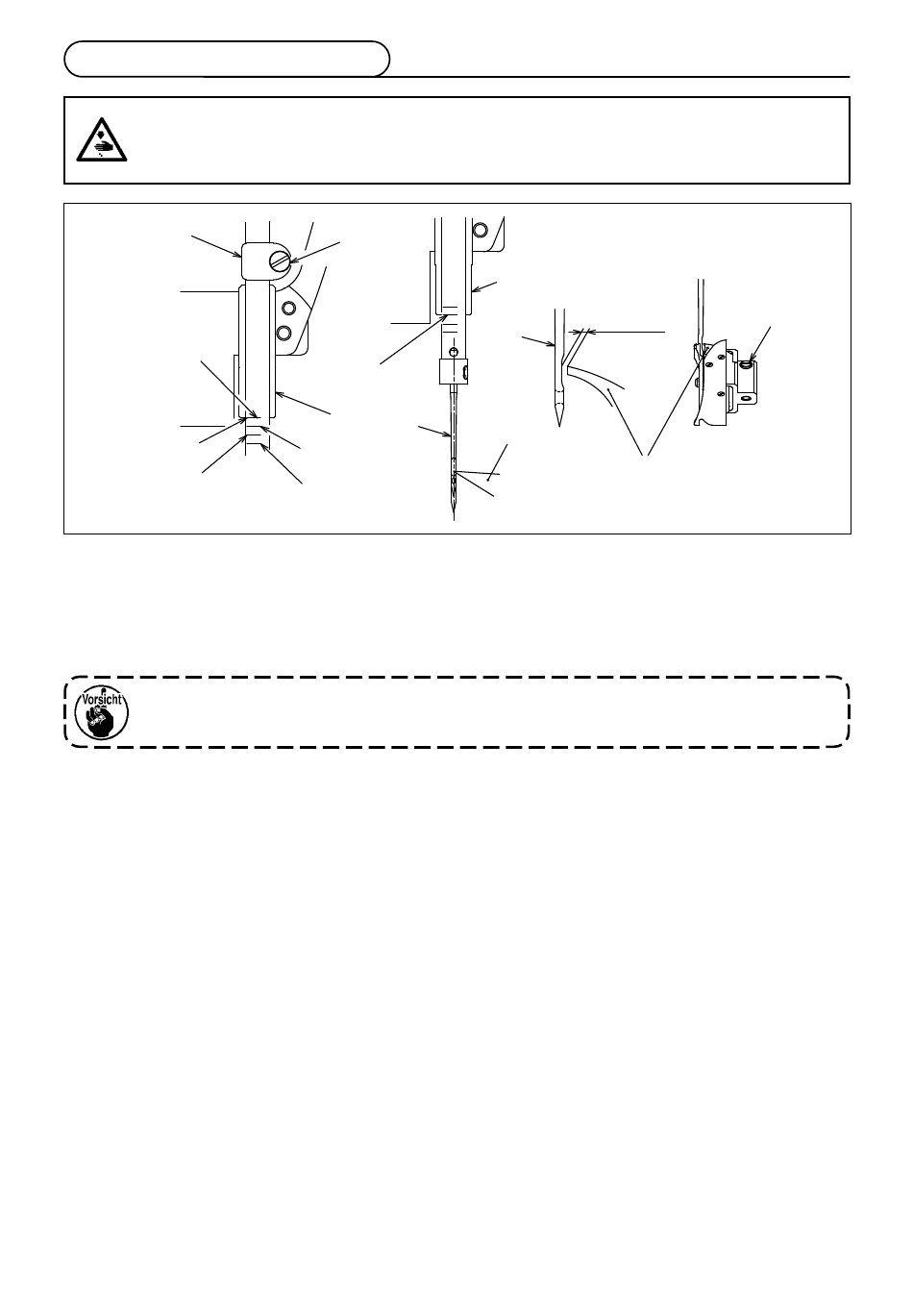

4-8. Nadel-Greifer-Beziehung
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen still-
steht, bevor Sie mit dieser Arbeit beginnen.
❷
Obere mar-
kierungslinie
A
C
1) Positionieren der Nadelstange.
Ziehen Sie die Schraube ❸ in der Nadelstangenverbindung ❷ so an, dass die Markierungslinie der
Nadelstange an der Tiefststellung der Nadelstange auf die Unterkante der unteren Nadelstangen-
buchse ❶ ausgerichtet ist.
(Vierte Linie A von unten für DB × 1, zweite Linie C von unten für DP × 17)
Nachdem Sie die Höhe der Nadelstange korrekt eingestellt haben, vergewissern Sie sich,
dass die Nadelstange nicht mit dem Lauffuß in Berührung kommt.
2) Positionieren Sie Nadel und Greifer.
Nehmen Sie die Einstellung so vor, dass die angegebene Markierungslinie (dritte Linie B von unten
für eine DB × 1 Nadel, oder unterste Linie D für eine DP × 17 Nadel) an der sich hebenden Nadel-
stange auf die Unterkante der unteren Buchse ❶ ausgerichtet ist. Nehmen Sie eine weitere Einstel-
lung so vor, dass die Greiferspitze ❹ nahezu auf die Mitte der Nadel ❺ ausgerichtet ist, und stellen
Sie den Abstand zwischen der Nadel ❺ und der Greiferspitze ❹ auf 0,05 bis 0,1 mm ein. Ziehen Sie
dann die Greiferschraube ❻ an.
3) Um den Greifer einzustellen, muss zuerst die Stichplatte entfernt werden. Lösen Sie die Greifer-
Feststellschraube ❻ mit einem Schraubendreher, und stellen Sie die Greiferposition von der Stich-
plattenseite aus ein.
❸
Untere markie-
rungslinie
❶
❺
B
D
