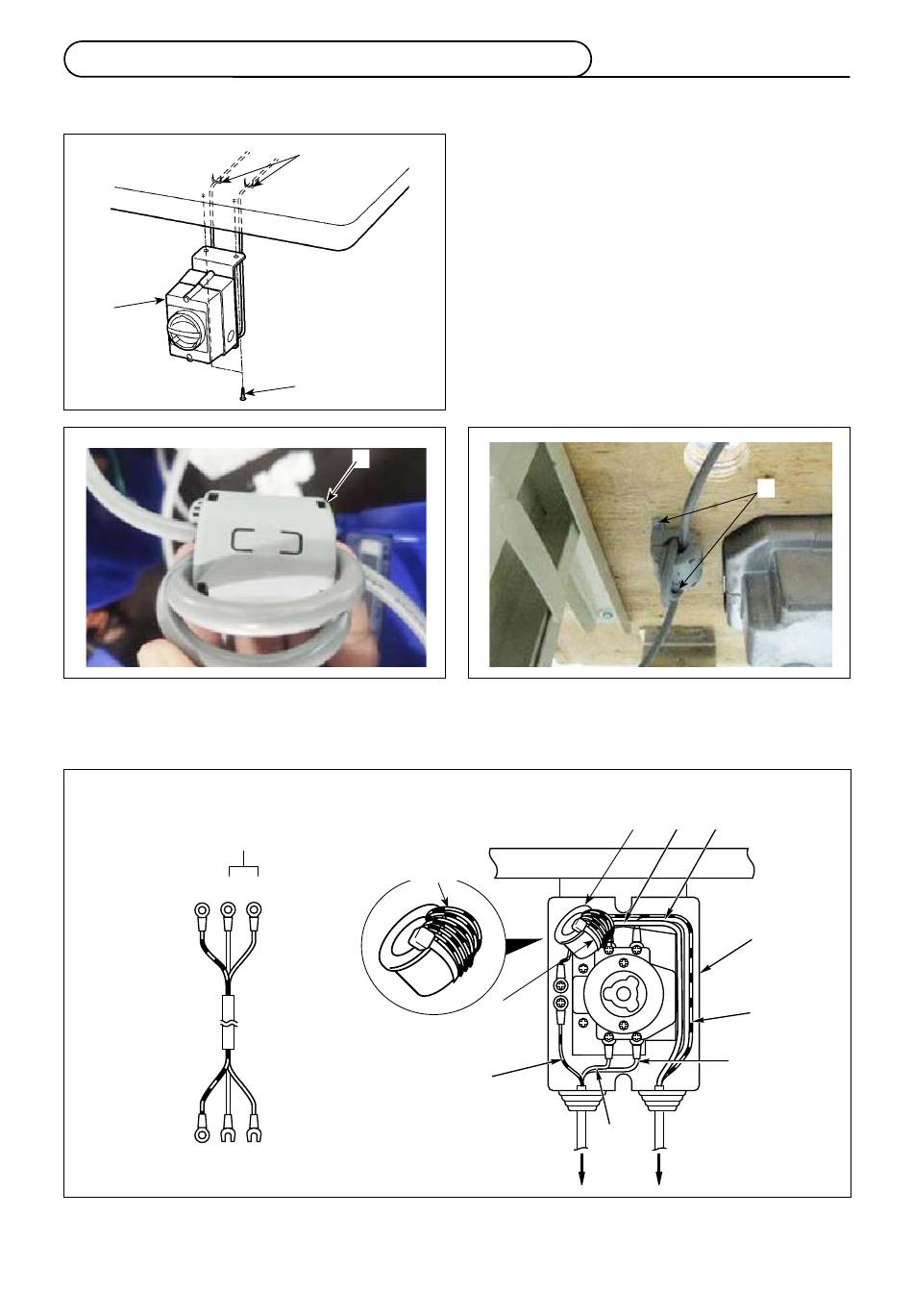

3-3. Installieren und Anschließen des Netzschalters
Nur für die Modelle des JE-Typs
❶
2) Wickeln Sie das Stromkabel, das den Netz-
schalter mit dem Elektrokasten verbindet, um
zwei Umdrehungen auf den Ferritkern ❹ .
• Anschluß von Einphasenstrom 220,230 und 240V
AC220V,AC230V und AC240V
Netzschalterseite
Braun Hellblau
Grün/Gelb – GND
Stecker
4) Wickeln Sie das grün/gelbe Kabel auf der Netzsteckerseite um sechs Umdrehungen auf den Ferrit-
kern ❻ . Sichern Sie den Ferritkern ❻ mit dem Kabelbinder ❼ , um zu verhindern, dass er sich in
dem Netzschalter bewegt.
❸
❷
❹
Wickeln Sie das
Kabel um sechs
Umdrehungen auf
den Ferritkern
Grün/
Gelb
– 5 –
1) Installieren und Anschließen des Netzschalters
Befestigen Sie den Netzschalter ❶ mit den
Holzschrauben ❷ unter dem Maschinentisch.
Befestigen Sie das Kabel je nach Verwen-
dungsart mit den im Lieferumfang der Maschi-
ne enthalte nen Heftklammern ❸ .
3) Sichern Sie den Ferritkern mit Holzschrauben
❺ (an zwei Stellen) an der Unterseite des Ti-
sches.
❻
Tischplatte
❼
Braun
Elektrokastens
❺
Braun
Hellblau
Netzschalter
Grün/
Gelb
Hellblau
Stecker
