Betrieb
6.2 Betrieb und LCP
6.2.1 Betriebsmodi
Im Hand-Betrieb:
•
Drücken Sie zum Starten des Motors die Taste
[Hand On] am LCP.
•
Drücken Sie zum Stoppen des Motors die Taste
[Off ] am LCP.
•
Drücken Sie zum Quittieren einer Abschaltung am
Softstarter die Taste [Reset] am LCP.
•
Drücken Sie zum Stoppen des Motors mit einem
Freilaufstopp unabhängig von der Einstellung in
Parameter 1-10 Stop Time (Stoppzeit) gleichzeitig
die Tasten [Off ] und [Reset]. Der Softstarter trennt
die Stromversorgung vom Motor und öffnet den
Hauptschütz, und der Motor läuft im Freilauf aus.
Im Auto-Betrieb:
•
Aktivieren Sie zum Sanftanlaufen des Motors den
Eingang Anlauf Fern.
•
Aktivieren Sie zum Stoppen des Motors den
Eingang Stopp Fern.
•
Aktivieren Sie zum Quittieren einer Abschaltung
am Softstarter den Ferneingang Reset.
HINWEIS
Die Brems- und Jog-Funktionen funktionieren nur bei in
Reihe geschalteten Motoren (siehe Kapitel 4.3.3 Instal-
lation in Wurzel-3-Schaltung).
MG17K803
Bedienungsanleitung
6.2.2 Das LCP
1
2
3
4
5

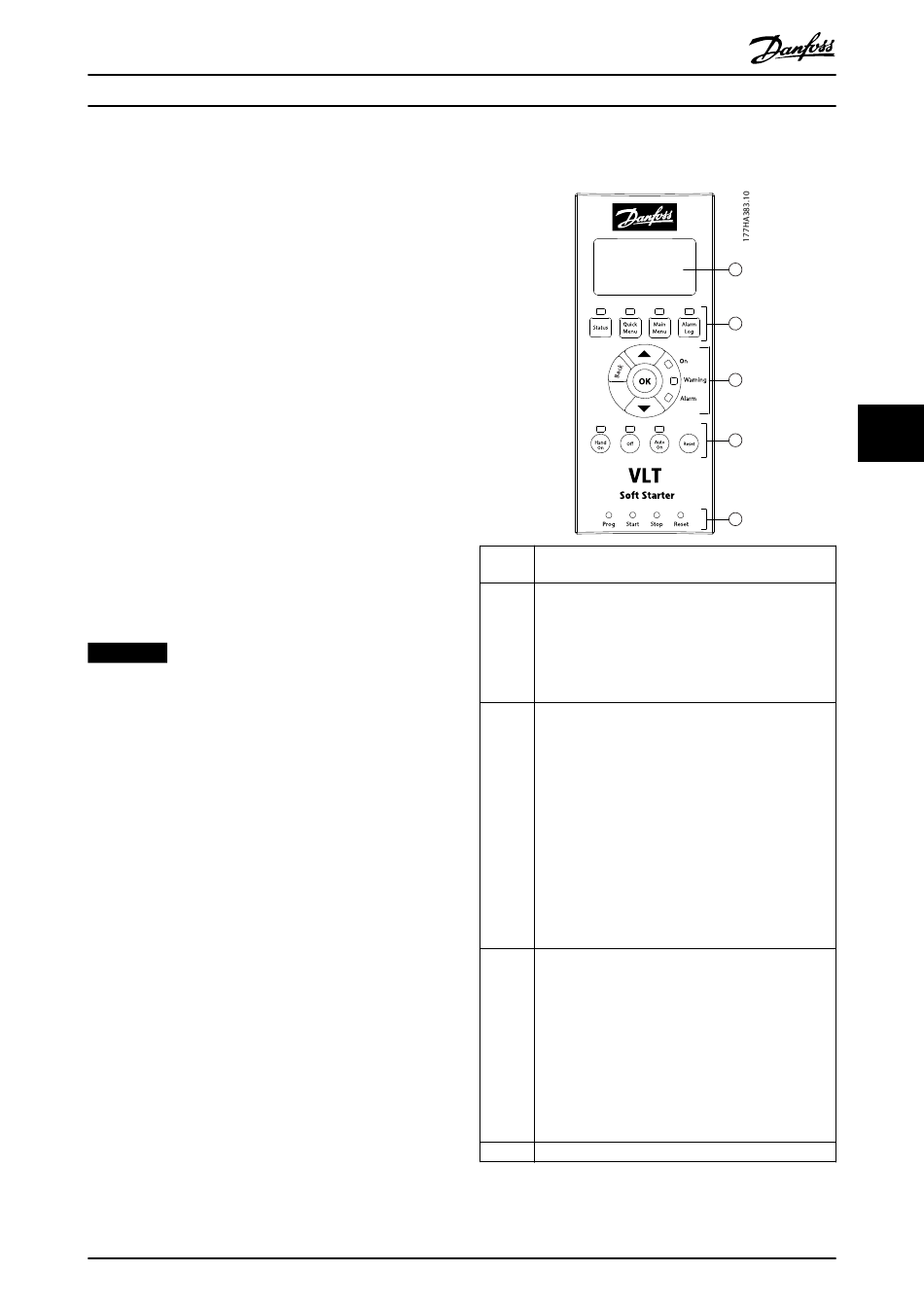

Abbildung 6.1 Aufbau des LCP
Danfoss A/S © 03/2018 Alle Rechte vorbehalten.
®
4-zeiliges Display für Statusanzeigen und die Program-
mierung von detaillierten Betriebsdaten.
Anzeigesteuertasten:
[Status]: Kehrt zu den Statusanzeigen zurück
[Quick Menu]: Öffnet das Quick-Menü
[Main Menu]: Öffnet das Hauptmenü
[Alarm Log]: Öffnet den Alarm Log
Navigationstasten:
[Back]: Zum Schließen des Menüs oder Parameters
oder zum Abbrechen der Parameteränderung
[OK]: Zum Öffnen eines Menüs oder Parameters
oder zum Speichern einer Parameteränderung
▲
▼
[
]/[
]:
Blättern Sie zum nächsten oder
vorherigen Menü oder Parameter.
Ändern Sie die Einstellung des aktuellen
Parameters.
Blättern Sie durch die Statusbildschirme.
Tasten für die Hand-Steuerung des Softstarters:
[Hand on]: Zum Starten des Motors und Wechseln
in den Hand-Steuerbetrieb
[Off ]: Zum Stoppen des Motors (nur im Hand-
Betrieb aktiv)
[Auto on]: Bringt den Softstarter in den Auto-
Betrieb
[Reset]: Quittiert eine Abschaltung (nur Hand-
Betrieb)
Fernsteuereingang-Statusanzeigen
1
2
3
6
4
5
59
