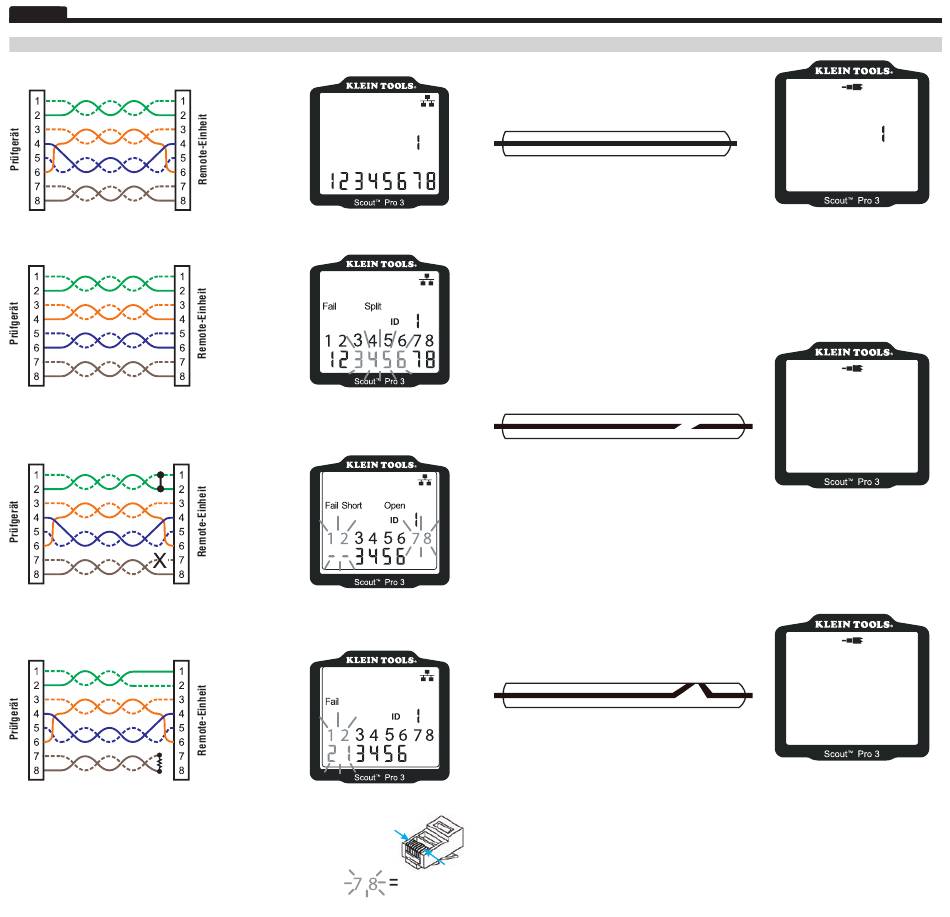

VERKABELUNGSPLAN UND DISPLAY-ANZEIGEN – BEISPIELE
HINWEIS: Die Test-n-Map Remote-Einheit muss zur Prüfung des Verkabelungsplans verwendet werden.
Korrekt verdrahtetes UTP-Kabel (T568A):
Korrekt verdrahtetes UTP-Kabel (T568A): T568B ist elektrisch identisch mit T568A, allerdings sind die grünen und
orangefarbenen Adernpaare vertauscht. Beide Standards funktionieren, solange an beiden Enden einer Kabelführung oder eines
Patchkabels der gleiche Standard verwendet wird. Beim Kombinieren der Standards „A" und „B" erhalten Sie ein Crossover-Kabel.
T568A-Kabel mit Split Pairs:
T568A-Kabel mit Split Pairs: Ein typischer Fehler beim Bau eines Kabels besteht darin, alle Paare in der Stift-Reihenfolge 1-2, 3-4,
5-6 und 7-8 aufzulegen. Dadurch wird zwar ein korrekter Kabeldurchgang erreicht, aber damit das Kabel den Anforderungen an die
Verdrahtung von Sprachleitungen entspricht, müssen die Adernpaare auf den Stiften 3–6 und 4–5 in der Mitte des Steckers aufgelegt
sein. Dieser Fehler wird nur über die Split-Pair-Prüfung erkannt, da hier nicht die vorgesehenen Paare miteinander verdrillt sind.
T568A-Kabel mit einem Kurzschluss und einer Unterbrechung (offene Stelle):
T568A-Kabel mit einem Kurzschluss und einer Unterbrechung (offene Stelle): Die Stifte des Adernpaars 1-2 sind
kurzgeschlossen und im Adernpaar 7-8 befindet sich eine offene Stelle. Die zugehörigen Stifte zu den Fehlern werden blinkend
angezeigt. Die Striche in der untersten Display-Zeile (Remote-Zeile) zeigen den Kurzschluss und die fehlenden Nummern in dieser
Zeile zeigen das Adernpaar mit Unterbrechung an.
T568A-Kabel mit einem Verdrahtungsfehler und unerkanntem Durchgang:
T568A-Kabel mit einem Verdrahtungsfehler und unerkanntem Durchgang: Die Kontaktstifte 1
und 2 am Prüfgerät VDV Scout Pro 3 sind mit den Stiften 2 und 1 an der Remote-Einheit verbunden.
®
Die zugehörigen Stifte zu diesem Fehler werden blinkend angezeigt. Das „U" für die Stiftnummern
der Remote-Einheit zeigt an, dass kein Durchgang festgestellt werden konnte, ohne dass ein
Kurzschluss oder eine offene Stelle vorliegt.
HINWEIS: Kurzschlussfehler („short") und Stromkreisunterbrechungen („open")
haben Vorrang vor Verdrahtungsfehlern, wenn das oder die entsprechende(n)
Symbol(e) angezeigt werden. Das Symbol „Split" wird angezeigt, wenn die Kabeladern
nicht als die vorgesehenen Paare verdrillt sind. Dabei handelt es sich um einen
Wechselspannungssignalfehler.
12
Korrekt verdrahtetes Koaxialkabel:
Pass
ID
1 2 3 4 5 6 7 8
Korrekt verdrahtetes Koaxialkabel mit Remote-Ortungseinheit Nr. 1: Die Remote-Ortungseinheit Nr. 1 wird
zum Abschluss eines korrekt verdrahteten Koaxialkabels verwendet. Die Videoprüfung ist erfolgreich, die ID-Nr. 1
wird erkannt.
Koaxialkabel mit Unterbrechung:
Koaxialkabel mit Unterbrechung: Der Kabeldurchgang ist unterbrochen. Eine Unterbrechung im Schirm oder
im Innenleiter kann zu einem „open"-Fehler führen. Der Kabeltest schlägt fehl und die Nummer der Remote-
Ortungseinheit am anderen Kabelende kann nicht bestimmt werden.
HINWEIS: Eine Leistungsunterbrechung („open"-Fehler) kann auch auftreten, wenn keine Remote-Einheit mit
dem Satellitenende eines Video-/Koaxialkabels verbunden ist.
Koaxialkabel mit Kurzschluss:
Koaxialkabel mit Kurzschluss: Der Innenleiter des Kabels ist mit dem Schirm verbunden. Dies erzeugt einen
Kurzschluss. Der Kabeltest schlägt fehl und die Nummer der Remote-Ortungseinheit am anderen Kabelende kann
nicht bestimmt werden.
8
1
BLINKEND
VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE
Pass
ID
Open
Short
