ALLGEMEINE TECHNISCHE DATEN
Der Klein Tools VDV Scout ® Pro 3 ist ein tragbarer Kabeltester für Sprach-, Daten- und Videokabel. Er dient
der Prüfung und Fehlersuche bei Kabeln mit RJ11-, RJ12-, RJ45- und F-Steckern und verfügt über einen
Tongenerator zur leichten Kabelverfolgung. Der VDV Scout
Schirmung, führt Hub-Blink-Tests durch und ortet bis zu 19 Standorte (bis zu 5 Standorte mit mitgelieferten
Remote-Einheiten, zusätzliche Remote-Einheiten separat erhältlich).
Abmessungen: 16,5 x 7,6 x 4,1 cm
•
(6,5 x 3,0 x 1,6 Zoll)
Gewicht: 312 g (11 oz.) einschließlich Batterie und
•
Remote-Einheit
Betriebstemperatur: 0 °C bis 50 °C
•
(32 °F bis 122 °F)
Aufbewahrungstemperatur: -20 °C bis 60 °C
•
(-4 °F bis 140 °F)
Feuchtigkeit: 10 % bis 90 %, nicht kondensierend
•
Maximale Spannung (zwischen zwei beliebigen
•
Anschlussstiften ohne Beschädigung):
- RJ-Buchse: 66 V DC bzw. 55 V AC
- F-Steckverbindung: 66 V DC bzw. 55 V AC
Beachten Sie die folgenden Anweisungen, um einen sicheren Betrieb und eine sichere Wartung des
Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnungen können schwere bis lebensgefährliche
Verletzungen verursacht werden.
Das Gerät VDV ® Pro 3 darf nur im spannungsfreien Zustand der Kabel verwendet werden. Die Verbindung des VDV
•
Scout Pro 3 mit spannungsführenden Wechselstromleitungen kann zur Beschädigung des Gerätes führen und die
®
Sicherheit des Benutzers gefährden.
Ein unsachgemäßer Abschluss der RJ-Stecker kann zur Beschädigung der Buchsen am VDV Scout
•
Unterziehen Sie die RJ-Stecker vor dem Einstecken in das Prüfgerät immer einer Sichtprüfung. Die Kontakte
müssen unbedingt im Kunststoffgehäuse des Steckers versenkt sein. Werden 6-polige Stecker in die 8-polige
Buchse am Prüfgerät eingesteckt, können die äußeren Kontakte der Buchse beschädigt werden, es sei denn, der
6-polige Stecker ist speziell für diese Verwendung ausgelegt.
SYMBOLE AUF DEM PRÜFGERÄT
Warnungen oder Vorsichtshinweis
Tragen Sie immer einen zugelassenen Augenschutz.
Verwenden Sie das Gerät NICHT an unter Spannung stehenden Stromkreisen.
Lesen Sie die Anweisungen.
EG-Kennzeichnung. Das Gerät entspricht den Richtlinien im europäischen Wirtschaftsraum.
Das Gerät und sämtliches Zubehör müssen getrennt gesammelt und sachgerecht entsorgt werden.
2
® Pro 3 misst zudem die Kabellänge, testet auf
Batterienutzungsdauer (9-V-Alkalibatterie):
•
- Standby-Betrieb: 4 Jahre
- Aktiver Betrieb: 425 Stunden (ohne
Hintergrundbeleuchtung)
Kabeltypen: Geschirmt oder ungeschirmt; Cat-7a,
•
Cat-7, Cat-6a, Cat-6, Cat-5e, Cat-3, Koaxial
Längenmessverfahren: Kapazität
•
Längenmessbereich: 0,5 bis 610 m
•
(1,5 bis 1.999 Fuß) mit 15 pF/ft.
Längengenauigkeit: (5 % ft.) oder (5 % m)
•
Längskonstantenbereich: 10 pF/ft. bis 40 pF/ft.
•
(33-132 pF/m)
WARNUNGEN
RJ45-Buchse: Datenkabel, Ethernetkabel, Cat5e, Cat6, Cat6a, Cat7, Cat7a.
F-Buchse: Videokabel, Koaxialkabel, RG6-/RG6Q-Kabel, RG59-Kabel.
RJ11/12-Buchse: Sprachkabel, POTS-Kabel, 4-adriges Kabel, 6-adriges Kabel, verdrillte Zweidrahtleitung
VDV SCOUT
RJ45-Buchse*
F-Buchse
*Die RJ-Buchsen haben gemeinsame interne Anschlüsse. Um die Genauigkeit der Kabelprüfungen sicherzustellen,
darf daher jeweils nur ein RJ-Kabel gleichzeitig angeschlossen sein. Dagegen können ein RJ-Kabel und ein
Koaxialkabel gleichzeitig angeschlossen werden, ohne dass die Genauigkeit beeinträchtigt wird. Im ID-Modus
Pro 3 führen.
® können alle Anschlüsse am VDV Scout
SELBSTVERSTAUENDE TEST-N-MAP™ REMOTE-ORTUNGSEINHEIT (VDV510-210)
Ortung, Identifi zierung und Zuordnung von Leitungen und/oder Durchgangsprüfungen. Die
selbstverstauenden Remote-Einheiten werden auf dem Prüfer-Display als Remote ID Nr. 1 angezeigt.
VORDERSEITE
RJ11/12-Buchse
• SPRACHTASTE/TASTE UP
Verkabelungsplans bei einem kontaktierten Kabel mit RJ11-/RJ12-
Stecker durch, schaltet die Auswahl aufwärts in andere Modi um.
• VIDEOTASTE B : Führt eine Durchgangsprüfung bei einem
kontaktierten Koaxialkabel mit F-Buchse durch.
• DATENTASTE/TASTE DOWN
Verkabelungsplans bei einem kontaktierten Kabel mit RJ45-Stecker
durch, schaltet die Auswahl abwärts in andere Modi um.
• TONTASTE/HUB-BLINK-TASTE
Tonarten, aktiviert die Hub-Blink-Funktion.
• EINSTELLUNGSTASTE
den Modus „Längskonstante bearbeiten".
• LÄNGENTASTE
F
• EINSCHALTTASTE/TASTE FÜR HINTERGRUNDBELEUCHTUNG
Schaltet das Gerät ein oder aus, schaltet die Hintergrundbeleuchtung
ein oder aus.

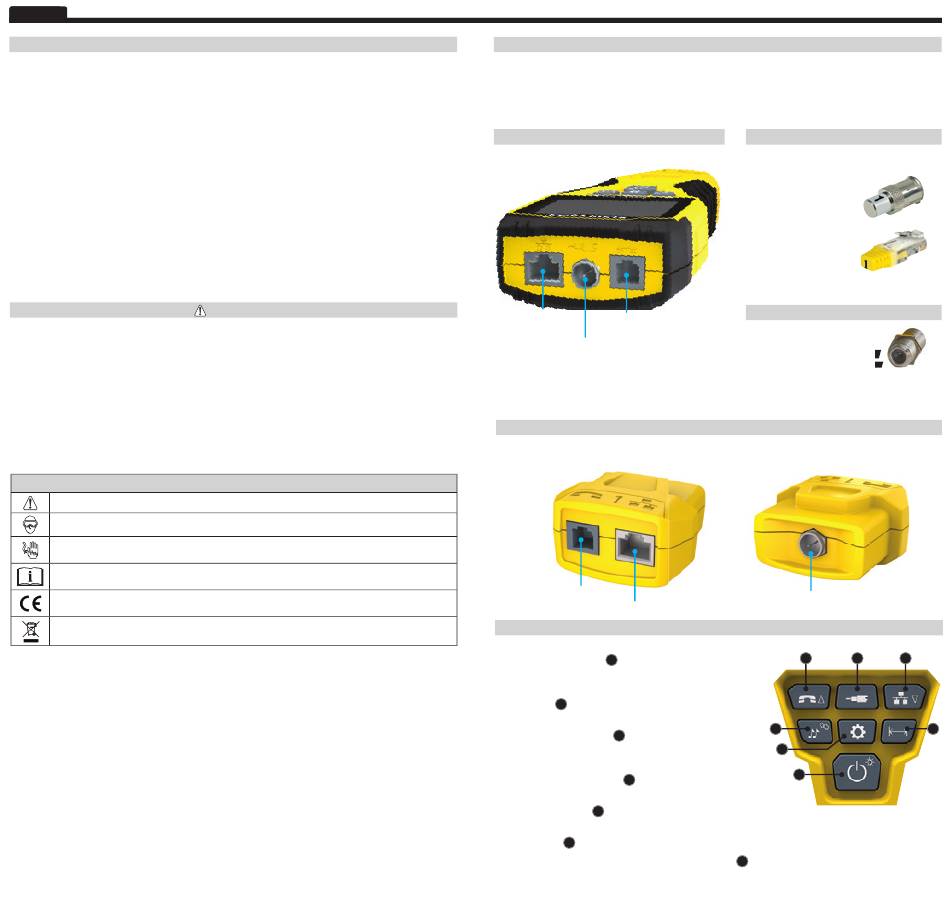

BUCHSEN UND REMOTE-EINHEITEN IM ÜBERBLICK
mit 2 Paaren, verdrillte Zweidrahtleitung mit 3 Paaren, Cat3.
PRO 3 PRÜFGERÄT
®
Ortung, Identifi zierung und Zuordnung von Leitungen.
Im Kit oder separat erhältlich.
CoaxMap™
Remote-Ortungseinheit
VDV512-056
F-Buchse
LanMap™
Location Remote-
Ortungseinheit**
VDV526-055
RJ45-Buchse
**Kann nicht zur Durchführung von Kabelortungen
oder Kabellängentests verwendet werden.
RJ11/12-Buchse*
Buchsenverbinder
VDV814-609
Verbinder F-Buchse auf F-Buchse Verbinder F-Buchse auf F-Buchse
Zur Verwendung mit der F-Buchse Zur Verwendung mit der F-Buchse
Pro 3 gleichzeitig verbunden sein.
®
RÜCKSEITE
RJ45-Buchse
TASTENFELDFUNKTION – KURZÜBERSICHT
A : Führt eine Prüfung des
: Führt eine Prüfung des
C
D : Schaltet durch die verfügbaren
E : Wählt Fuß oder Meter aus, schaltet in
: Misst die Kabellänge.
G :
REMOTE-ORTUNGSEINHEITEN
STECKVERBINDER
F-Buchse
A B C
D F
E
G
