BESCHEREIBUNG DES MODULS
Das Modul CA-64 ADR-MOD hat die Aufgabe, typische Alarmmelder (NO, NC) in adressierbare Melder
umzuwandeln. Adressierbare Melder werden zusammen mit dem Erweiterungsmodul der adressierbaren
Eingänge CA-64 ADR für die Alarmzentrale CA-64 eingesetzt. Aufgrund der kleinen Ausmaße
(37/19/8mm) kann das Modul direkt im Gehäuseinneren des Melders eingebaut werden.
LEITUNGEN:
WEISS - COM (Masse)
SCHWARZ - INT (Daten - Modulbus)
BLAU - NC/NO (Signaleingang des Melders)
ROT - +12V (Einspeisung des Moduls)
FUNKTIONSBESCHREIBUNG
Der Eingang NC/NO (blaues Kabel) wird über die Melderkontakte (C, NC) mit der Masse COM belegt.
Unter Verwendung der digitalen Datenübertragung (schwarzes Kabel INT) übermittelt das Modul
Informationen über
Erweiterungsmodul interpretiert die empfangenen Daten und sendet an die Zentrale - entsprechend
programmierten Einstellungen - Informationen über den Eingangszustand. Der Zustand der
Melderkontakte wird ein paar Mal pro Sekunde getestet.

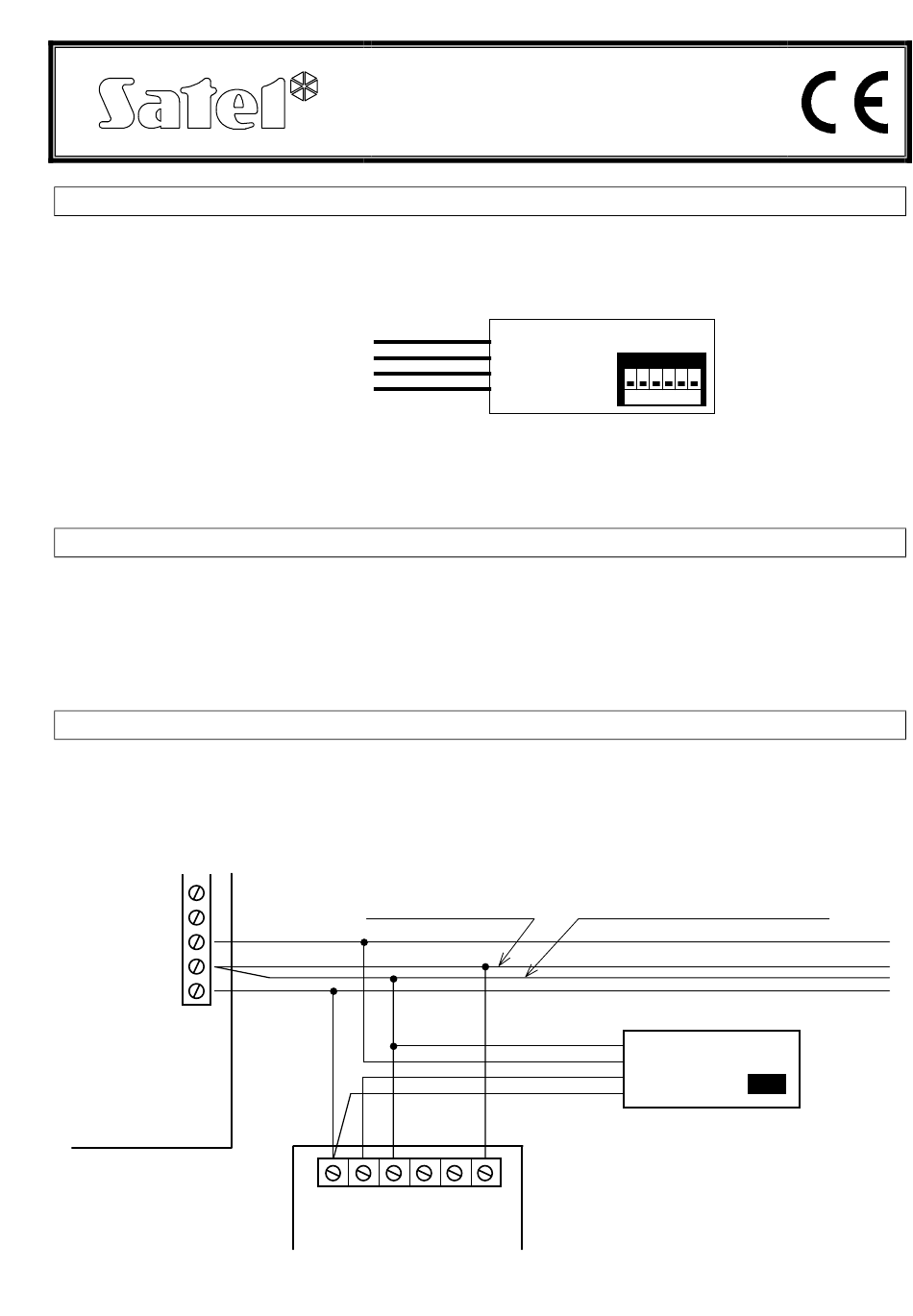

ANSCHLUSS DES MODULS AN DEN MELDER
Das Modul kann auf zwei Weisen angeschlossen werden:
1. Anschluss ohne Sabotagekontrolle.
Bei diesem Anschluss sollte der Deckelkontakt TMP des Melders in einen getrennten 24h-Kreis
geschaltet werden. Im Programm DLOAD64 muss für den jeweiligen Eingang der Eingangstyp NO
oder NC, je nach Typ des angeschlossenen Melders, gewählt werden.
INT
COM
POW
ERWEITERUNGS-
MODUL CA-64 ADR
®
CA-64 ADR-MOD
WEISS
SCHWARZ
BLAU
ROT
den Zustand der
Masse der Melderspeisung
+12V NC C TMP TMP GND
MELDER
EINBAU-
ADRESSENMODUL
ON
Melderkontakte (kurzgeschlossen/getrennt).
Masse des Signals C und der Modulspeisung
EINBAU-ADRESSENMODUL
(COM)
ca
64adr_mod_de 03/03
1 2 3 4 5 6
WEISS
SCHWARZ
BLAU
ROT
CA-64 ADR-MOD
Das
