Das Erweiterungsmodul CA-64 DR ist für die Alarmzentrale CA-64 und Zentralen der Serie
INTEGRA vorgesehen. Es bedient die Leser von DALLAS-Keys, die Daten im Standard
Touch Memory (DALLAS) übertragen. Das Modul kann gleichzeitig mit zwei Leseköpfen
dieses Typs zusammenarbeiten. Die Aufgabe des Moduls ist es, die Zutrittskontrolle
auszuüben und die Funktion des elektromagnetischen Türschlosses zu steuern (bzw. eine
andere Einrichtung zu steuern, die der Zutrittskontrolle bedarf). Die Anleitung wurde für das
Modul mit der Firmwareversion 1.6 und höheren entwickelt.
Achtung: Die Nutzung aller zugänglichen Optionen des Moduls ist nur im Falle einer
Zusammenarbeit mit den Zentralen der Serie INTEGRA möglich.
1. Beschreibung der Platine

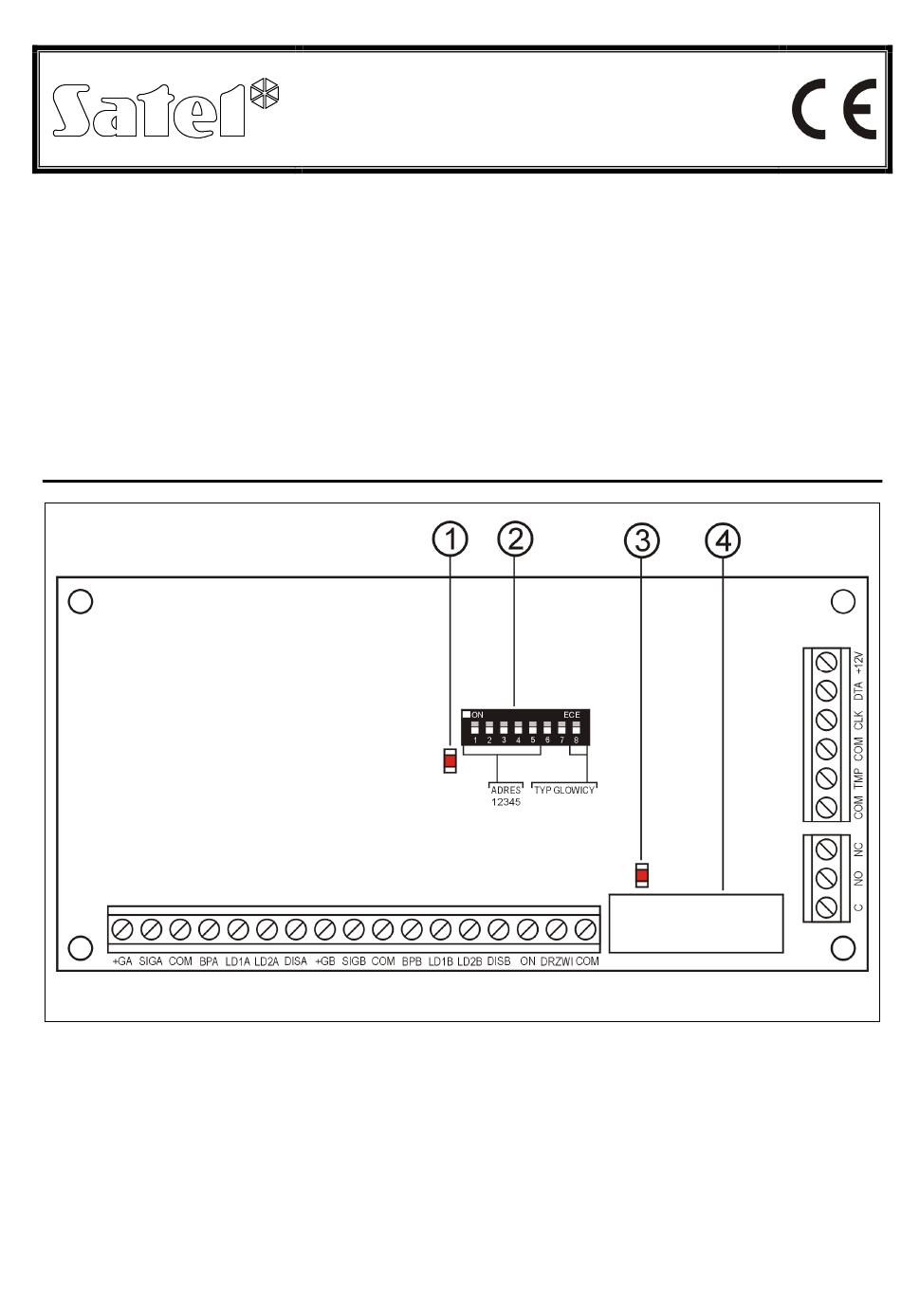

Abb. 1. Schematische Darstellung der Platine des Moduls.
Erklärungen zur Abbildung:
1 – LED-Diode – signalisiert die Kommunikation der Zentrale mit dem Erweiterungsmodul:
− Diode blinkt – Datenaustausch mit der Zentrale;
− Diode leuchtet – keine Kommunikation des Moduls mit der Zentrale (Verbindungs-
kabel beschädigt, Modul noch nicht identifiziert oder Programm STARTER in der
Zentrale aktiviert).
2 – Gruppe der DIP- Schalter zur Bestimmung einer individuellen Adresse des Moduls
(siehe: D
DIP- S
IE
3 – LED-Diode signalisiert die Einschaltung des Relais.
ERWEITERUNGSMODUL DER
DALLAS-KEY LESER
®
).
CHALTER
CA-64 DR
ca64dr_de 07/08
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Satel CA-64 DR

Inhaltszusammenfassung für Satel CA-64 DR

  • Seite 1 CA-64 DR ® ca64dr_de 07/08 Das Erweiterungsmodul CA-64 DR ist für die Alarmzentrale CA-64 und Zentralen der Serie INTEGRA vorgesehen. Es bedient die Leser von DALLAS-Keys, die Daten im Standard Touch Memory (DALLAS) übertragen. Das Modul kann gleichzeitig mit zwei Leseköpfen dieses Typs zusammenarbeiten.

  • Seite 2: Die Dip-Schalter

    SATEL CA-64 DR 4 – Relais. Die Relaisklemmen: C, NC und NO sind von den elektrischen Kreisen des Moduls galvanisch isoliert. Im Normalzustand ist die Klemme C mit der Klemme NC kurzgeschlossen, und die Klemme NO ist isoliert. Während des Ansprechens des Relais wird die Klemme C mit der Klemme NO kurzgeschlossen, und die Klemme NC wird abgeschlossen (was die Diode durch das Leuchten signalisiert).

  • Seite 3: Montage Und Installation

    CA-64 DR SATEL Schalternummer Zahlenwert (für den Schalter in ON- Stellung) Tabelle 1. Mit den fünf Schaltern können Sie 32 Adressen an den Erweiterungsmodulen (Zahlen von 0 bis 31) eingeben. Die Adressen der Erweiterungsmodule, die an einen Bus angeschlossen sind, dürfen sich zwar nicht wiederholen, aber die Reihenfolge der Adressenzuordnung ist dagegen frei.

  • Seite 4: Beschreibung Der Funktion Des Erweiterungsmoduls

    4. Speichern Sie die Einstellungen des Moduls im Speicher der Alarmzentrale. 4. Beschreibung der Funktion des Erweiterungsmoduls Die Auswerteeinheit CA-64 DR kann gleichzeitig mit zwei Leseköpfen zusammenarbeiten (in der Anleitung mit den Buchstaben A und B bezeichnet), die die einmalige Nummer der Identifikationsträger (DALLAS-Keys) auslesen.

  • Seite 5: Programmierung Der Einstellungen Des Moduls

    Die Steuerung des Relais über den Lesekopf A generiert im System ein Ereignis des Typs „Betreiberzugang”, und über den Lesekopf B „Betreiberausgang”. Hinweis: Die Steuerung des ON-Eingangs wird im Speicher der Ereignisse nicht registriert. 5. Programmierung der Einstellungen des Moduls Die Auswerteeinheit CA-64 DR können Sie anhand des LCD-Bedienteiles ( Servicemodus Struktur Module Erweiterungsmodule Einstellungen Erweiterungsmodul wählen)
  • Seite 6 SATEL CA-64 DR Die Optionen „Schloss Steuerung” (LCD) und „Schloss” (D X) beziehen sich auf LOAD die Bedienung des elektromagnetischen Türschlosses (oder einer anderen Einrichtung, die der Zutrittskontrolle bedarf) mit einem Leser. Die Funktion geben Sie jedem Betreiber frei, den Sie unter der Registerkarte „Betreiber” markiert haben. Die Steuerung wird durch die Kontrolle der Relaisklemmen realisiert.
  • Seite 7 CA-64 DR SATEL Schaltet für Einschaltzeit ein [Ein. auf Zeit] – nach Auslesen des DALLAS-Key-Codes wird das Relais auf die „Schlosseinschaltungszeit” aktiviert, und danach kehrt es in den Normalzustand zurück. Türöffnen schaltet Relais ab [Ein.Türöffn.Aus] – das Relais ist bis zum Zeitpunkt der Türöffnung (der Trennung des DRZWI-Eingangs von der Masse) aktiv, jedoch nicht...
  • Seite 8 SATEL CA-64 DR Scharfschaltung [Leser A Scharf/Leser B Scharf] – die Option, mit der Sie bestimmen, ob man mit dem DALLAS-Key einen Bereich scharf schalten kann. Um den Bereich scharf zu schalten, ist der DALLAS-Key länger im Leser zu halten.
  • Seite 9 CA-64 DR SATEL 6. Signalisierung Über die Art und Weise der akustischen und optischen Signalisierung entscheidet das Programm der Alarmzentrale. Das Modul besitzt zwei Ausgänge, die das Leuchten der LEDs steuern, und einen Ausgang zur Steuerung der Tonsignalisierung. Die Leser der DALLAS- Keys haben eine eingebaute zweifarbige LED.

  • Seite 10: Technische Daten

    SATEL CA-64 DR − Warten auf erstes Auslesen einer neuen Karte; − Warten auf erneutes Auslesen einer neuen Karte. Außerdem können Sie als Errichter die Option „Bestätigung mit LED-Diode” aktivieren. Nach Auslesen des Kartencodes wechselt dann die Leuchtfarbe der Diode von grün auf rot entsprechend der zuvor beschriebene Tonsignalisierung.
  • Seite 11 Die aktuelle EC-Konformitätserklärung und sonstige Zertifikate können der Webseite www.satel.eu entnommen werden SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdansk POLEN Fon: +48 58 320 94 00 info@satel.pl www.satel.eu...
