Satel CA-64 SM Kurzanleitung

Das Erweiterungsmodul
Einbruchmeldesystemen anwendbar. Es ist für die Zusammenarbeit mit den Alarmzentralen
INTEGRA und VERSA vorgesehen. Es ermöglicht die Aufzeichnung bis zu 16
Sprachmeldungen mit einer Dauer von je 15 Sekunden. Die Meldungen werden von den
Alarmzentralen bei der telefonischen Benachrichtigung über Alarme verwendet.
1. Beschreibung der Elektronikplatine
Erläuterung zur Abbildung 1:
1 - Gruppe von Schaltern DIP-switch zur Festlegung der individuellen Moduladresse und
zur Aktivierung/Deaktivierung der Funktion der Aufzeichnung von Sprachmeldungen
(siehe: Kapitel S
2 - Diode SYSTEM zur Signalisierung der Kommunikation mit der Zentrale:
− LED blinkt – Aufnahme der Kommunikation mit der Zentrale;
− LED leuchtet – keine Kommunikation mit der Zentrale.
3 - LEDs zur Signalisierung der Sprachmeldungen:
− M3, M2, M1, M0 – zeigen die Nummer der aufgezeichneten bzw. abgespielten
Meldung an (siehe Tabelle 1);
− REC – leuchtet während der Aufzeichnung einer Meldung;
− PLAY – leuchtet beim Abspielen einer Meldung.
4 - Tasten zur Bedienung des Moduls:
− REC – Aufzeichnung einer Meldung;
− PLAY – Abspielen einer Meldung;
− MSG. NO – Wahl der Nummer der Meldung.
5 - Leitungen für Anschluss des Moduls an den Kommunikationsbus.
MODUL DER SPRACHGENERATOREN
®
der Sprachgeneratoren
SYSTEM
M3 M2 M1 M0 REC PLAY
REC PLAY MSG. NO

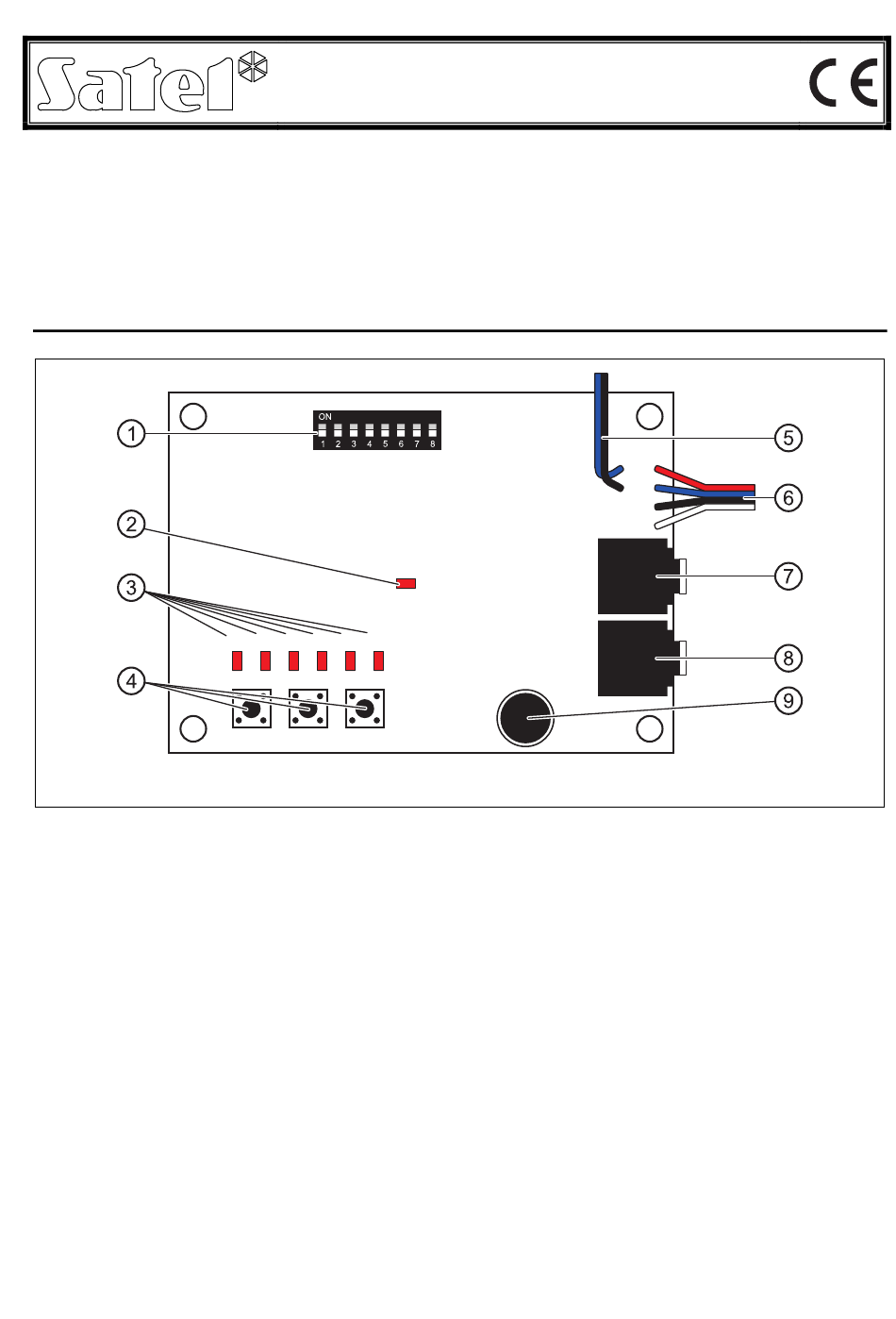

Abb. 1. Elektronikplatine des Moduls.
DIP-
CHALTER SWITCH
CA-64 SM
CA-64 SM
).
ca64sm_de 04/10
ist in Überfall-
CLK
DTA
und
