5.3 Entfernen des Frontantriebs

x 2

5.4 Heckantrieb einbauen

6
5 6
T30 T20

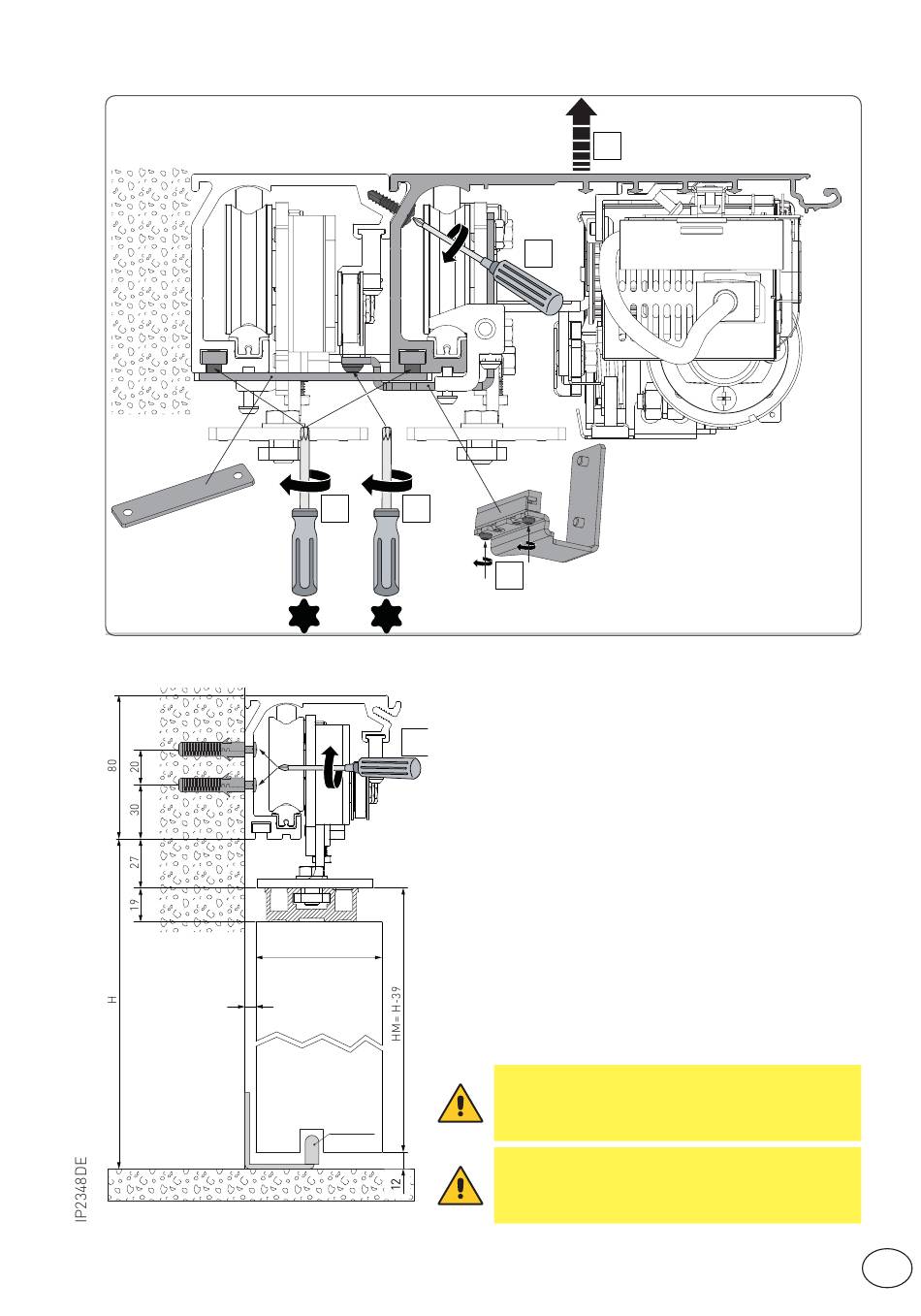

Alle Maße sind in Millimetern (mm) ausgedrückt, wenn nicht
anders angegeben. Aus der Abbildung sind die Maße für die
9
Wandbefestigung des Antriebs ersichtlich.
Dabei wurde angenommen, dass die Flügel mit Profilen her-
gestellt wurden, die nicht von unserem Unternehmen gefertigt
wurden. Wenn die Flügel mit DITEC Profilen der Baureihe
ALU/PAM: hergestellt wurden, finden Sie die Maße in den
entsprechenden Handbüchern.
Bohren Sie die Laufschiene auf der Bezugslinie auf der Rück-
seite der Laufschiene an und befestigen Sie sie mit M6 Ø12
Stahldübeln oder 6MA Schrauben. Die Befestigungspunkte
mit einem Abstand von ca. 400mm befestigen.
max 70
Sicherstellen, dass die Laufschiene nivelliert ist, ihre Rück-
seite einen rechten Winkel mit dem Boden bildet und die Wand
in Längsrichtung keine Unebenheiten aufweist. Eventuelle
Unebenheiten der Wand müssen mit Eisenplatten, an denen
dann die Laufschiene befestigt wird, ausgeglichen werden.
KPAM45
8
7
6
ACHTUNG: Die Befestigung der Laufschiene
an der Wand muss sicher und dem Gewicht der
Flügel angemessen sein.
ACHTUNG: Beschädigen Sie die Gleitführung
für die Räder während der Bearbeitung nicht.
Die Führung reinigen.
