7.4.2 Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen
Wallbox easy connect – Betriebsanleitung
•
Mit der teilbaren Kabelverschraubung (M25) für den Anschluss des
Ethernet-/LAN-Kabels wird die Wallbox abgedichtet (IP66) und
gleichzeitig zugentlastet. Die Kabelverschraubung ist im Lieferumfang
enthalten.
•
Die teilbare Kabelverschraubung wird ohne zusätzlich benötigtes
Werkzeug zusammen gerastet.
•
Die Kontermutter wird auf der Gehäuseinnenseite der Wallbox auf die
Kabelverschraubung gedreht und sorgt für einen sicheren und festen
Halt.

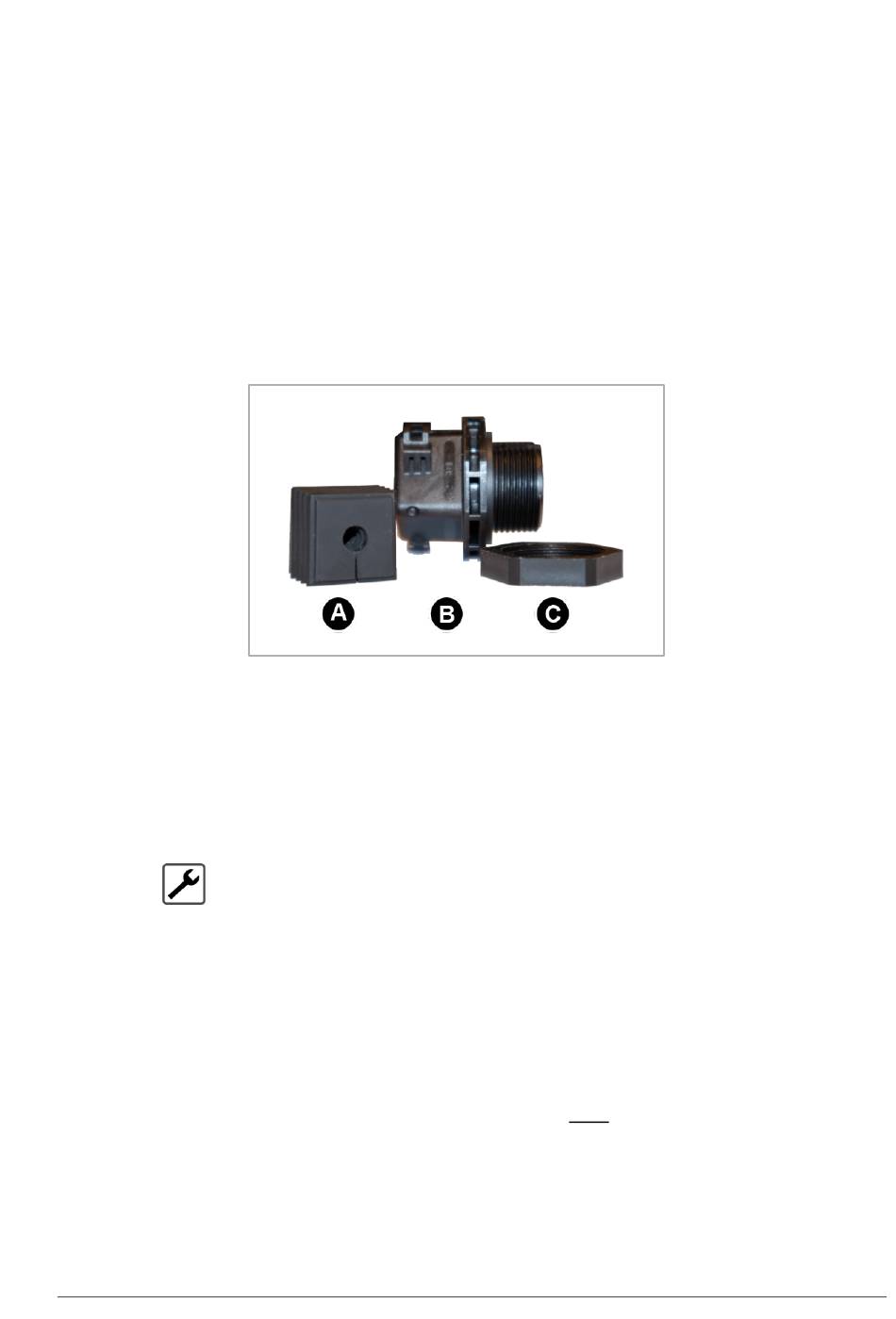

Abb. 21: Teilbare Kabelverschraubung mit Kabeltülle
Zur teilbaren Kabelverschraubung gehören die folgenden Bestandteile:
•
[A] geschlitzte Kabeltülle
•
[B] teilbare Kabelverschraubung M25 mit Gewinde
•
[C] Kontermutter
1
Die geschlitzte Kabeltülle an der passenden Position um das
Ethernetkabel legen.
–
Die verjüngte Seite muss von der Kabeldurchführung der Wallbox
weg zeigen.
–
Achten Sie auf genügend Zugentlastung des Kabels!
2
Die Kabelverschraubung auf der korrekten Seite öffnen und
anschließend um das Ethernetkabel legen.
–
Das Gewinde muss in Richtung Wallbox zeigen.
–
Die Kabelverschraubung noch nicht zusammen rasten!
3
Das Ethernetkabel durch die vorbereitete Kabelöffnung der Wallbox
ziehen.
4
Im Inneren der Wallbox die Kontermutter der Kabelverschraubung über
das Ethernetkabel ziehen.
