E3/DC GmbH
ACHTUNG
Wallbox easy connect – Betriebsanleitung
3

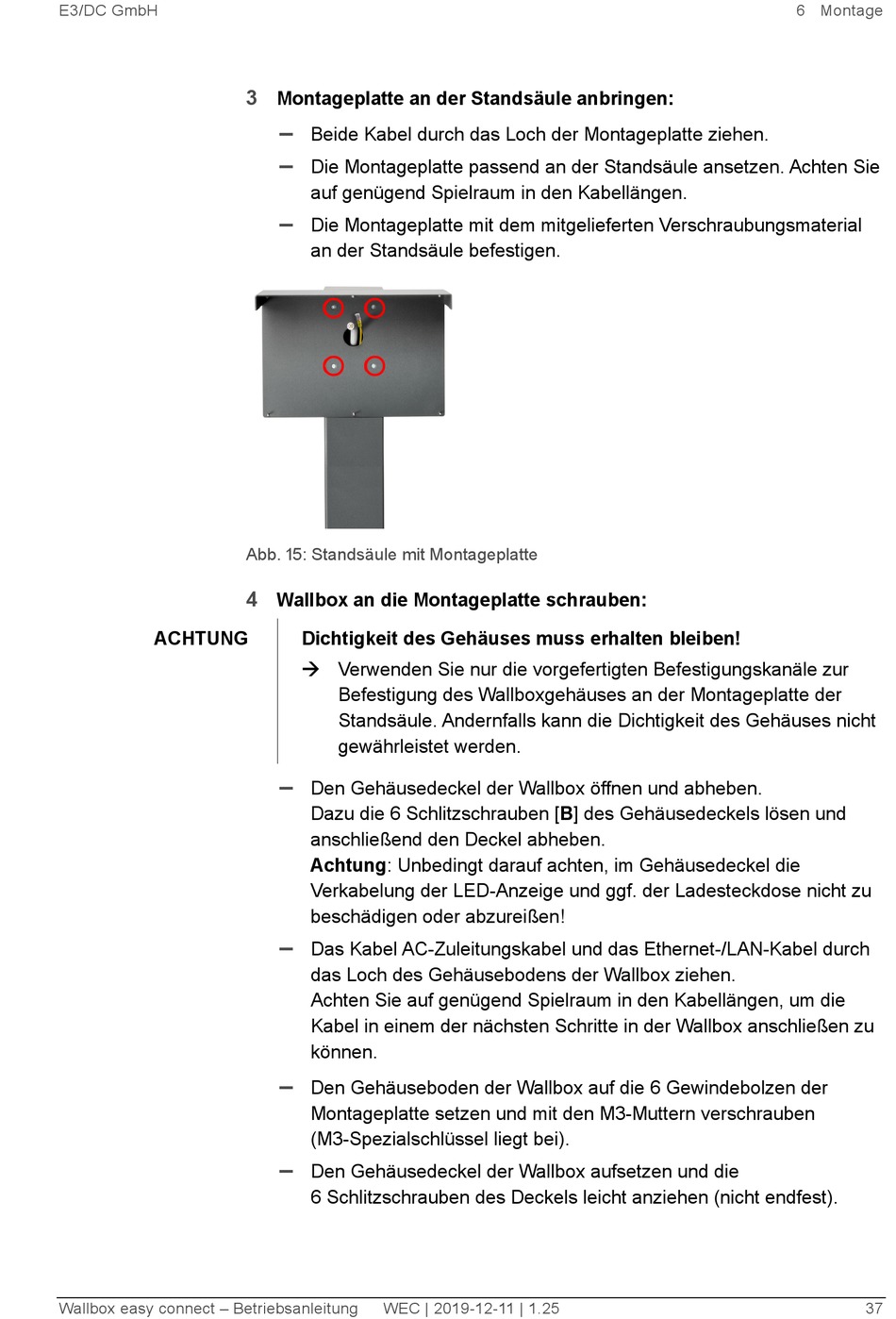

Montageplatte an der Standsäule anbringen:
Beide Kabel durch das Loch der Montageplatte ziehen.
Die Montageplatte passend an der Standsäule ansetzen. Achten Sie
auf genügend Spielraum in den Kabellängen.
Die Montageplatte mit dem mitgelieferten Verschraubungsmaterial
an der Standsäule befestigen.
Abb. 15: Standsäule mit Montageplatte
4
Wallbox an die Montageplatte schrauben:
Dichtigkeit des Gehäuses muss erhalten bleiben!
 Verwenden Sie nur die vorgefertigten Befestigungskanäle zur
Befestigung des Wallboxgehäuses an der Montageplatte der
Standsäule. Andernfalls kann die Dichtigkeit des Gehäuses nicht
gewährleistet werden.
Den Gehäusedeckel der Wallbox öffnen und abheben.
Dazu die 6 Schlitzschrauben [B] des Gehäusedeckels lösen und
anschließend den Deckel abheben.
Achtung: Unbedingt darauf achten, im Gehäusedeckel die
Verkabelung der LED-Anzeige und ggf. der Ladesteckdose nicht zu
beschädigen oder abzureißen!
Das Kabel AC-Zuleitungskabel und das Ethernet-/LAN-Kabel durch
das Loch des Gehäusebodens der Wallbox ziehen.
Achten Sie auf genügend Spielraum in den Kabellängen, um die
Kabel in einem der nächsten Schritte in der Wallbox anschließen zu
können.
Den Gehäuseboden der Wallbox auf die 6 Gewindebolzen der
Montageplatte setzen und mit den M3-Muttern verschrauben
(M3-Spezialschlüssel liegt bei).
Den Gehäusedeckel der Wallbox aufsetzen und die
6 Schlitzschrauben des Deckels leicht anziehen (nicht endfest).
WEC | 2019-12-11 | 1.25
6 Montage
37
