E3/DC GmbH

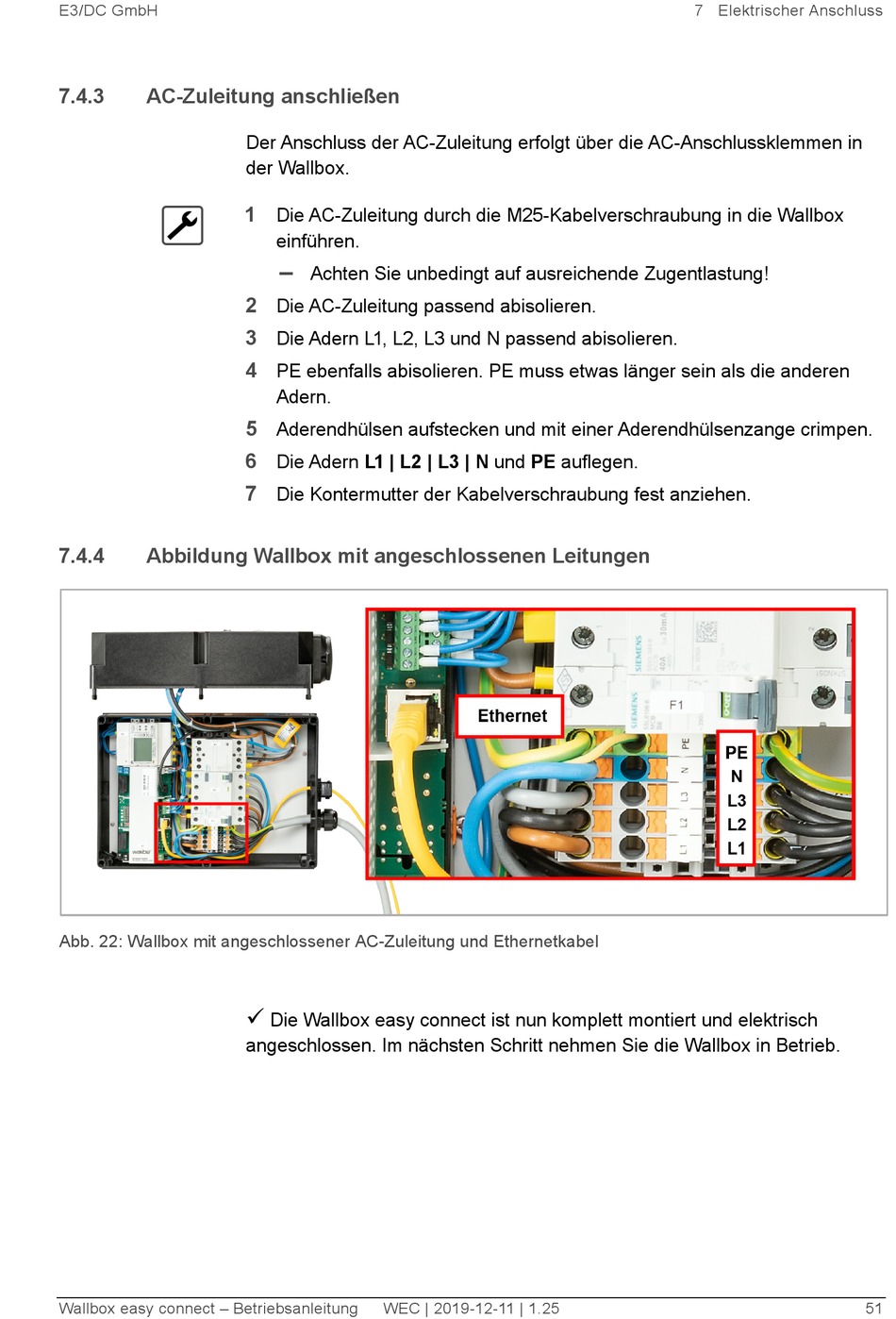

7.4.3 AC-Zuleitung anschließen
7.4.4

Abbildung Wallbox mit angeschlossenen Leitungen

Abb. 22: Wallbox mit angeschlossener AC-Zuleitung und Ethernetkabel
Wallbox easy connect – Betriebsanleitung
Der Anschluss der AC-Zuleitung erfolgt über die AC-Anschlussklemmen in
der Wallbox.
1
Die AC-Zuleitung durch die M25-Kabelverschraubung in die Wallbox
einführen.
–
Achten Sie unbedingt auf ausreichende Zugentlastung!
2
Die AC-Zuleitung passend abisolieren.
3
Die Adern L1, L2, L3 und N passend abisolieren.
4
PE ebenfalls abisolieren. PE muss etwas länger sein als die anderen
Adern.
5
Aderendhülsen aufstecken und mit einer Aderendhülsenzange crimpen.
6
Die Adern L1 | L2 | L3 | N und PE auflegen.
7
Die Kontermutter der Kabelverschraubung fest anziehen.

Die Wallbox easy connect ist nun komplett montiert und elektrisch
angeschlossen. Im nächsten Schritt nehmen Sie die Wallbox in Betrieb.
WEC | 2019-12-11 | 1.25
7 Elektrischer Anschluss
51
