6 Montage
36
–
Die Standsäule anheben und anschließend das AC-Zuleitungskabel
und das Ethernet-/LAN-Kabel durch die Standsäule bis nach oben
ziehen.
–
Beide Kabel durch das Loch der Standsäule im oberen Bereich
ziehen. Achten Sie auf genügend Spielraum in den Kabellängen.
–
Die Standsäule wieder auf den Sockel setzen.
–
Die Säule an 3 Seiten im unteren Bereich mit insgesamt 6
Schrauben mit dem Sockel verschrauben.

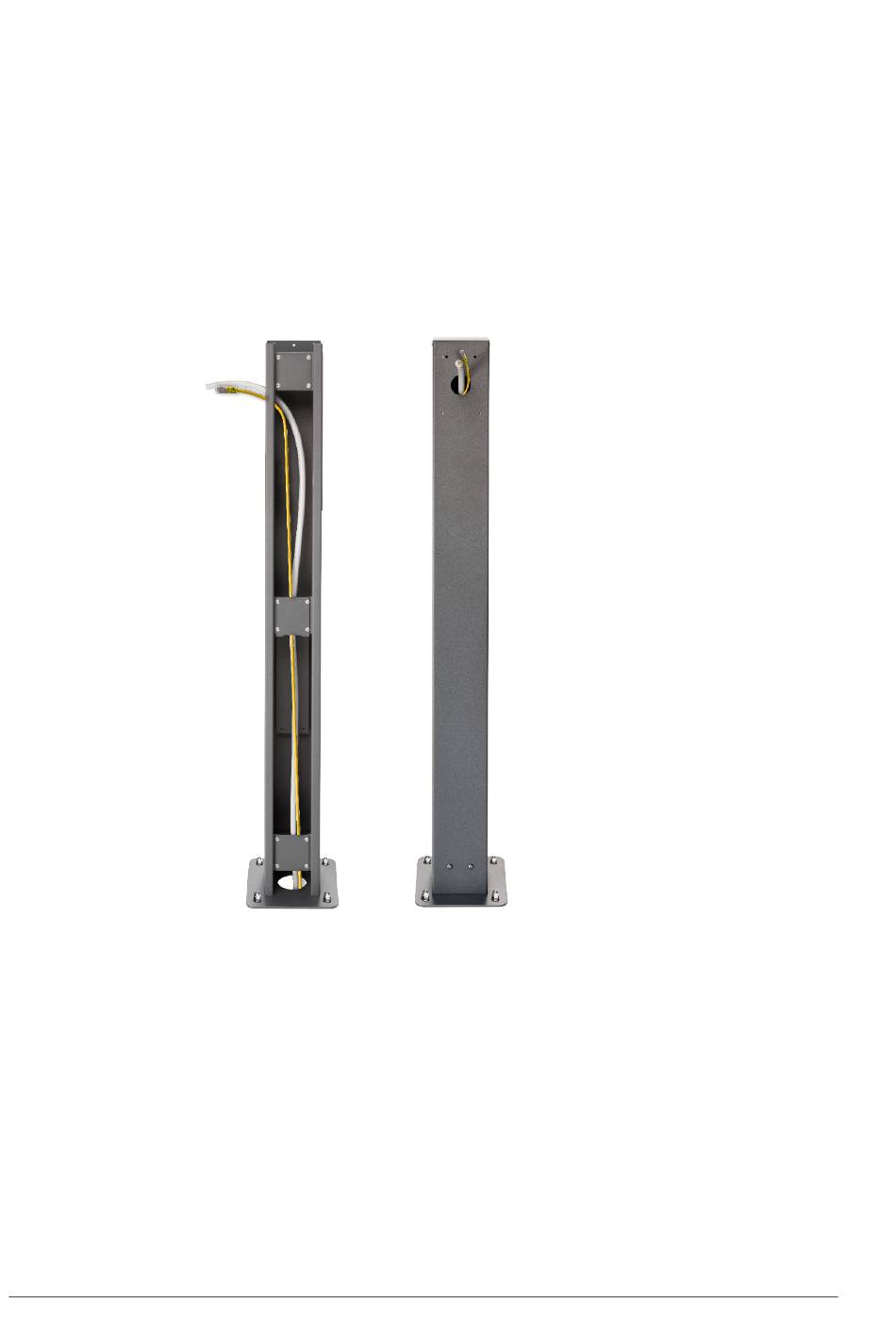

Abb. 14: Standsäule – linke Seite und Vorderseite
