E3/DC Wallbox easy connect Betriebsanleitung Seite 38

6 Montage
38

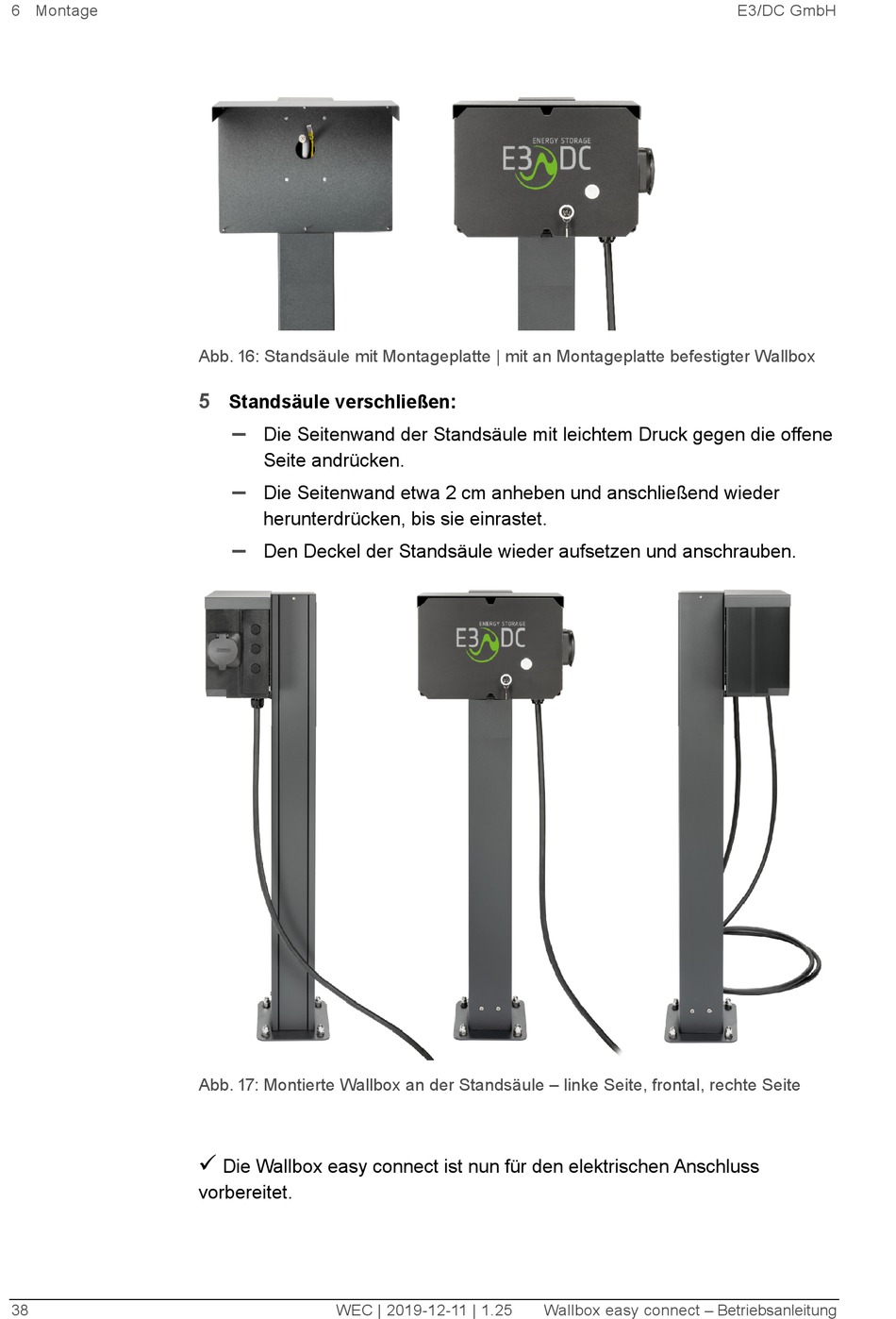

Abb. 16: Standsäule mit Montageplatte | mit an Montageplatte befestigter Wallbox
5
Standsäule verschließen:
–
Die Seitenwand der Standsäule mit leichtem Druck gegen die offene
Seite andrücken.
–
Die Seitenwand etwa 2 cm anheben und anschließend wieder
herunterdrücken, bis sie einrastet.
–
Den Deckel der Standsäule wieder aufsetzen und anschrauben.
Abb. 17: Montierte Wallbox an der Standsäule – linke Seite, frontal, rechte Seite

Die Wallbox easy connect ist nun für den elektrischen Anschluss
vorbereitet.
WEC | 2019-12-11 | 1.25 Wallbox easy connect – Betriebsanleitung
E3/DC GmbH
