Benutzerhandbuch | Temperaturregler für SemiPlugin-Kühlgerät, AK-CC 460

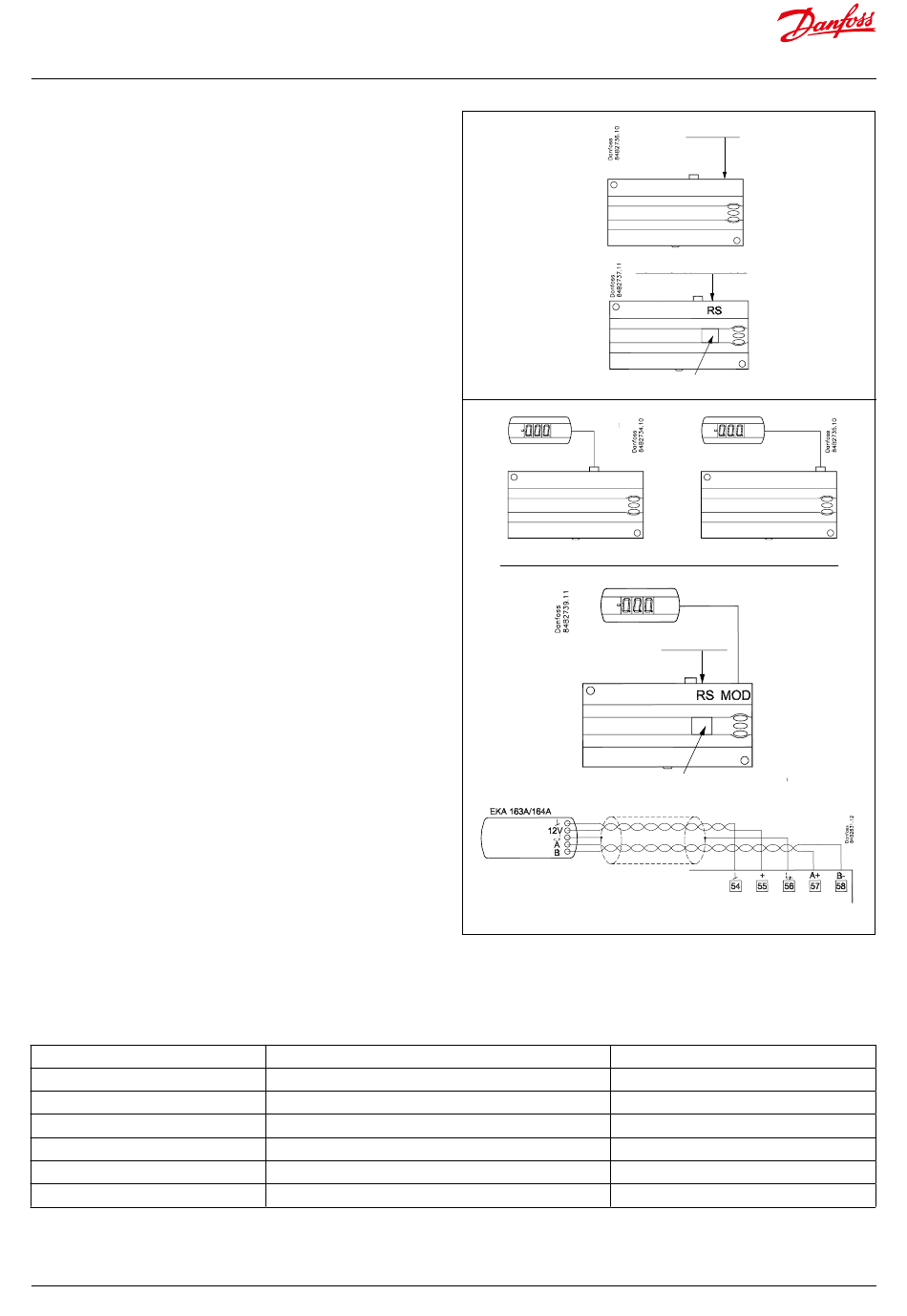

Datenübertragung
Der Regler verfügt über eine fest integrierte MODbus-
Datenübertragung.
Wenn eine andere Form der Datenübertragung erforderlich ist,
kann ein Lon RS 485- oder DANBUSS-Modul in den Regler
eingesteckt werden.
Der Anschluss erfolgt dann über die Klemme RS 485.
(Zur Verwendung eines Lon RS 485-Moduls und eines Gateways
vom Typ AKA 245 muss eine Gateway-Software der Version 6.20
oder höher eingesetzt werden.)
Display
Der Regler verfügt über einen Stecker für ein Display. An ihm
können Displays des Typs EKA 163B oder EKA 164B (max. Länge 15 m)
angeschlossen werden.
EKA 163B ist ein Display für Messwerte.
EKA 164B ist ein Display für Messwerte und den Betrieb.
Der Anschluss des Displays an den Regler erfolgt mit einem Kabel,
das an beiden Enden mit einem Stecker ausgestattet ist.
Sollte der Abstand zwischen Display und Regler mehr als 15 Meter
betragen, muss der Anschluss in anderer Form vorgenommen werden.
Zudem muss der Regler bei der Verwendung einer Datenübertragung
mit einem Extra-Modul ausgestattet werden.
Die integrierte MODbus-Datenübertragung wird verwendet und
der Displayanschluss sowie die Datenübertragung an die anderen
Regler müssen über ein Modul erfolgen. Es können folgende Module
verwendet werden:
Lon RS 485, DANBUSS oder MODbus.
Wenn ein Display an den integrierten MODbus angeschlossen
werden soll, sollte das Display besser durch ein Display mit
Schraubenklemmen ersetzt werden. Beispielsweise vom Typ
EKA 163A oder EKA 164A.
Sollte der Anschluss von zwei Displays erforderlich sein, muss ein
Display mit dem Stecker (max. 15 m) und das andere anschließend
mit der fest eingestellten Datenübertragung verbunden werden.
Die Regleradresse muss auf einen Wert über 0 eingestellt werden,
damit das Display mit dem Regler Daten austauschen kann.
Wichtig
Alle Anschlüsse für die MODbus-, DANBUSS- und RS
485-Datenübertragung müssen die Anforderungen erfüllen,
die an Datenübertragungskabel gestellt werden.
Siehe Dokumentation: RC8AC.
Übersteuerung
Der Regler verfügt über eine Reihe von Funktionen, die zusammen mit der Übersteuerungsfunktion im Master-Gateway/Systemmanager
verwendet werden können.
Funktion über Datenübertragung
Starten der Abtauung
Koordinierte Abtauung
Abtaueinleitung verhindern
Tag-/Nachtprogramm
Beleuchtungssteuerung
Rahmenheizung nach Taupunkt
© Danfoss | DCS (vt) | 2020.01
Funktion im Gateway/Systemmanager
Abtauregelung/Zeitprogramm/Abtaugruppe
Abtauregelung/Abtaugruppe
Tag-/Nachtregelung/Zeitprogramm/Beleuchtungszone
Tag-/Nachtregelung/Zeitplan
/Erweiterte Rahmenheizung
MODbus
MOD
LON RS485/DANBUSS
+LON RS485/DANBUSS
Max. 15m
! Adresse o03 > 0
Max. 100m
DATA com.
+LON RS485 DANBUSS/MODbus/IP
Im AK-CC 460 verwendete Parameter
--- Def start
--- HoldAfterDef / - - - DefrostState
--- Disable Def
--- Night setback
o39 light Remote
--- Taupunkt
BC230086440483de-000201 | 9
Max. 1000m
MOD
AK-CC 450/550
AK-CC 460
