Benutzerhandbuch | Temperaturregler für SemiPlugin-Kühlgerät, AK-CC 460

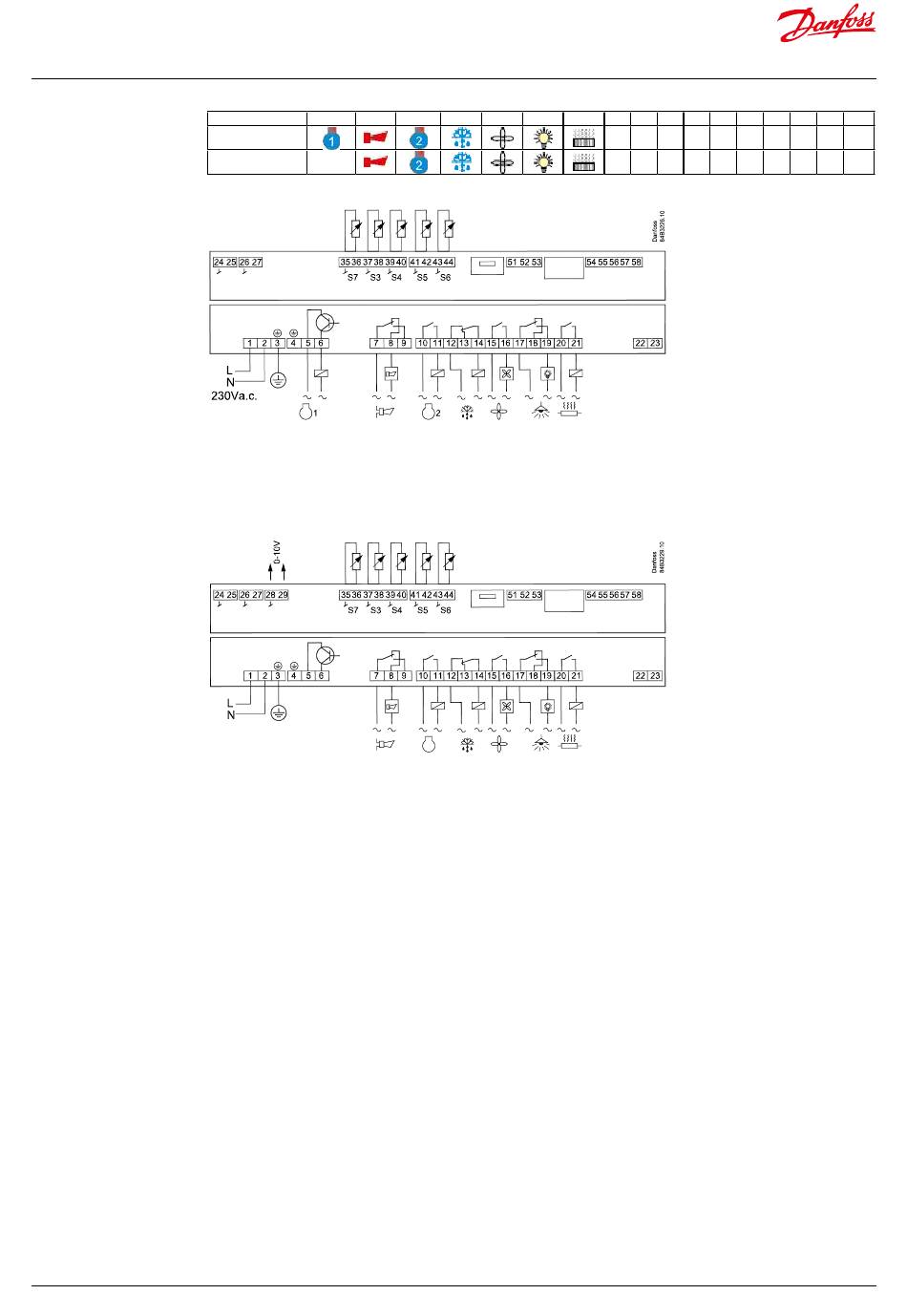

Anschlüsse
Kühlgerät 1 und 3
Kühlgerät 2
DI1
Digitaleingangssignal.
Die eingestellte Funktion ist aktiv, wenn der Eingang kurzgeschlossen/
geöffnet ist. Die Funktion wird in o02 definiert.
DI2
Digitaleingangssignal.
Die eingestellte Funktion ist aktiv, wenn der Eingang kurzgeschlossen/
geöffnet ist. Die Funktion wird in o37 definiert.
AO
Analogausgang (nur für Anwendung 2) 0 bis 10-V-Signal
für Verdichterregelung mit variabler Drehzahl.
S7, S3, S4, S5, S6
Pt 1000 Ohm
S7, Solenfühler am Kalteintritt zum Wärmeübertrager
S3, Luftfühler in der Warmluft vor Verdampfer
S4, Luftfühler in der Kaltluft nach dem Verdampfer (ob S3 oder S4
erforderlich ist, kann in der Konfiguration ausgewählt werden.)
S5, Abtaufühler, am Verdampfer
S6, Produktfühler
26 | BC230086440483de-000201
Anwendung
DO1
DO2
1 und 3
2
DI1 DI2
DO1
DO2
In Anwendung 1 werden die Verdichter sequenziell gesteuert. Dabei ist Verdichter 1 „erster ein, letzter aus".
In Anwendung 3 werden die Verdichter zyklisch gesteuert.
DI1 DI2 AO
230 VAC
DO2
DO3
DO4
DO5
DO6
DO7 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6 AO
RJ 45
Ethernet
EKA-Display
DO3 DO4 DO5 DO6
RJ 45
Ethernet
EKA-Display
DO3 DO4 DO5
DO6 DO7
EKA-Display
Für die externe Anzeige/Bedienung des Reglers kann ein Display
des Typs EKA 163B oder EKA 164B angeschlossen werden.
RS485 (Klemme 51, 52, 53)
Für die Datenübertragung, aber nur wenn ein
Datenkommunikationsmodul in den Regler eingesteckt wurde.
Es können LON RS485-, DANBUSS- oder MODbus-Modul
eingesetzt werden.
Klemme 51=Bildschirm
Klemme 52=A (A+)
Klemme 53=B (B-)
(Zur Verwendung eines Lon RS 485-Moduls und eines Gateways
vom Typ AKA 245 muss eine Gateway-Software der Version 6.20
oder höher eingesetzt werden.)
RJ45
Für die Datenübertragung, aber nur wenn ein TCP/IP-Modul
in den Regler eingesteckt wurde. (OEM)
MODbus
Für Datenübertragung.
Klemme 56=Bildschirm
Klemme 57=A+
Klemme 58=B-
(Die Klemmen können alternativ an ein externes Display vom Typ EKA
163A oder 164A angeschlossen werden. Dann stehen sie jedoch nicht
zur Datenübertragung zur Verfügung. Die Datenübertragung muss
dann über eine andere Methode erfolgen.)
• • •
S7
S3
• • •
S7
S3
MODbus
DO7
MODbus
D13
© Danfoss | DCS (vt) | 2020.01
S4
S5
S6
S4
S5
S6 0–10 V
