Benutzerhandbuch | Temperaturregler für SemiPlugin-Kühlgerät, AK-CC 460

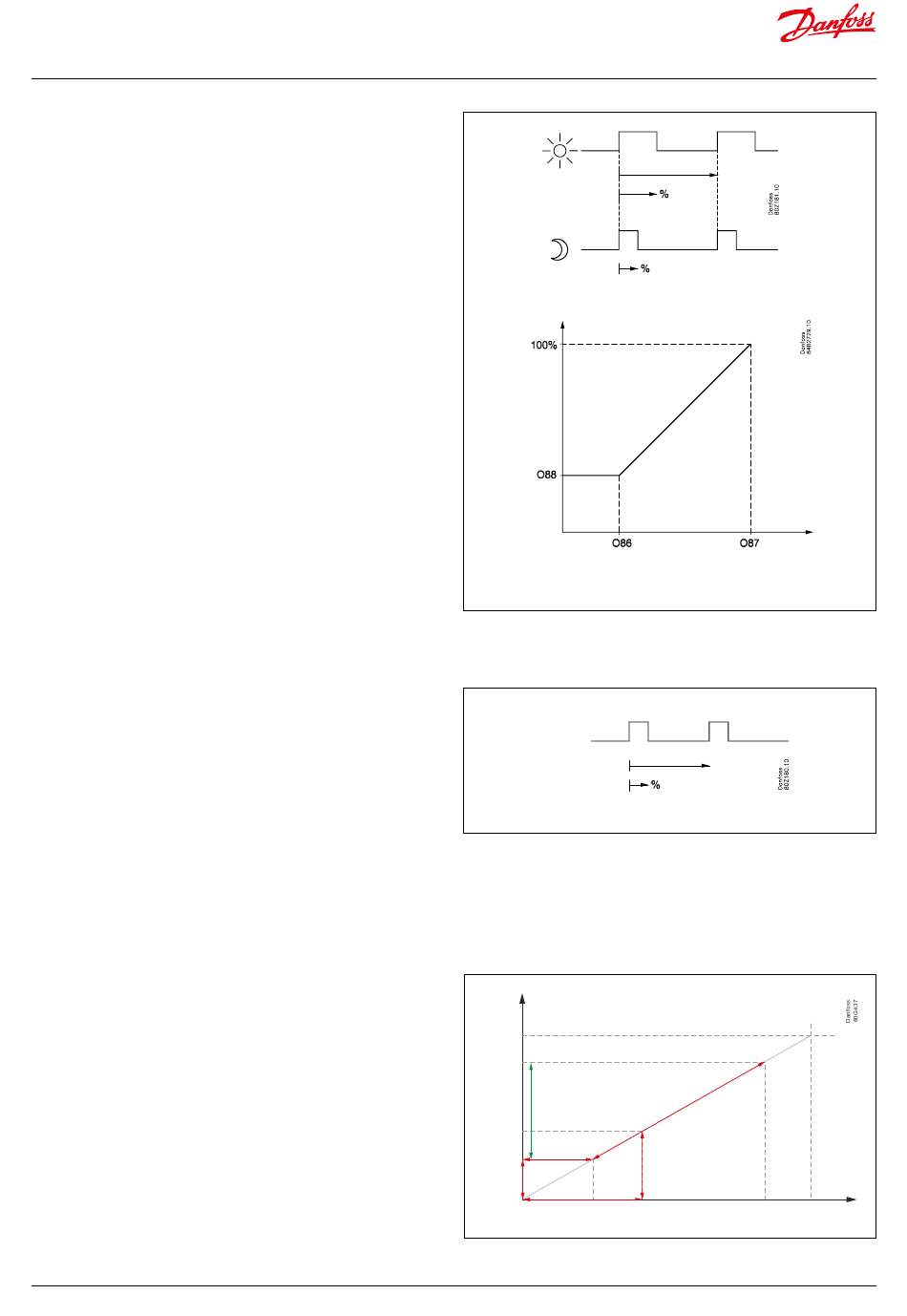

Rahmenheizung
Um Energie zu sparen, kann die Leistungszufuhr für die
Rahmenheizung getaktet werden. Die Taktung kann entweder über
die Tag-/Nachtbelastung oder über den Taupunkt geregelt werden.
Taktung in Abhängigkeit von Tag und Nacht
Es können unterschiedliche Einschaltzeiträume
für den Tag- und Nachtbetrieb eingestellt werden.
Es werden eine Periodendauer sowie ein prozentualer Anteil
der Periode eingestellt, während dessen die Rahmenheizung
eingeschaltet ist.
Taktung in Abhängigkeit vom Taupunkt
Um diese Funktion nutzen zu können, muss ein Systemmanager
des Typs AK-SM verwendet werden, der den Taupunkt messen und
den aktuellen Taupunktwert an die Kühlstellenregler weiterleiten
kann. In diesem Fall wird der Einschaltzeitraum der Rahmenheizung
auf Basis des aktuellen Taupunkts geregelt.
In dem Kühlstellenregler werden zwei Taupunktwerte eingestellt:
• Einer mit Maximalleistung, d. h. 100 % (o87)
• Einer mit Minimalleistung (o86).
Bei einem Taupunkt kleiner oder gleich dem Wert in o86 entspricht
die Leistung dem unter o88 eingegebenen Wert.
Im Bereich zwischen den beiden Taupunktwerten regelt der Regler
die Leistung, die der Rahmenheizung zugeführt werden muss.
Während des Abtauvorgangs
Während des Abtauens wird die Rahmenheizung mit der Einstellung
in „d27" (Off, On oder Impuls) geregelt.
Lüfter
Taktbetrieb
Um Energie zu sparen, besteht die Möglichkeit, die Leistungszufuhr
zu den Lüftern an den Verdampfern über eine Taktung zu regeln.
Die Taktung kann wie folgt vorgenommen werden:
- während der Abschaltperiode des Thermostats (Kühlraum)
- während des Nachtbetriebs und in der Abschaltperiode
des Thermostats (Kühlgerät mit Nachtabdeckung/-rollo)
Es wird ein Zeitraum sowie ein prozentualer Anteil des Zeitraums
eingestellt, während dessen die Lüfter in Betrieb sein sollen.
Abschalten der Lüfter bei Anlagenstörungen
Wenn die Kühlung im Falle einer Störung ausfällt, kann die Temperatur
im Kühlgerät aufgrund der Versorgungsspannung von Lüftern
ansteigen. Um dieser Situation vorzubeugen, kann der Regler die
Lüfter ausschalten, wenn die Temperatur an S5 einen eingestellten
Grenzwert überschreitet.
Verdichterregelung mit variabler Drehzahl
Die Verdichterregelung mit variabler Drehzahl verwendet diese
drei Einstellungen:
- Start speed - c47. Nach dem Starten des Verdichters wird
diese Drehzahl zehn Sekunden lang gehalten. Danach kann die
Drehzahl zwischen einer Mindest- und Höchstdrehzahl variieren.
- Max. speed – c48. Die maximal zulässige Drehzahl für
den Verdichter.
- Min. speed – c46. Die eingestellte Mindestdrehzahl wird
bei geringen Leistungsanforderungen solange gehalten,
bis der Verdichter abschaltet.
Hinweis: Die Spannung am Analogausgang ist für den maximalen
Frequenzbereich von Min. Drehzahl bis 100 Hz ausgelegt. Das
bedeutet, dass bei einem eingestellten Wert für die Max. Drehzahl
von unter 100 Hz die Max. Ausgangsspannung unter 10 V läge.
© Danfoss | DCS (vt) | 2020.01
Rahmenheizung
AO
0 – 10 V
10 V
V Max. V Max.
Wirkspannungsbereich
Active voltage range
V Start
V Start
V Min.
V Min.
F start
F min
Fmin Fstart
c46 c47
Taupunkt
F max.
Fmax 100 Hz
c48
