3
ELECTRISCHE INSTALLATION
3.1
DIGITAL DIESEL CONTROL SYSTEM
Das elektrische Steuersystem ist standardmäßig in 12 Volt mit
negativer Masse ausgeführt. Nicht-Erde-Rückführung ist als
Option erhältlich. Der Motor wird durch ein hochentwickeltes,
mikroprozessorgestütztes System gesteuert: Digital Diesel
Control, die sowohl eine lokale Steuerung als auch ein
Fernbedienungspanel hat.
3.2
FERNBEDIENUNG
Ein Fernbedienungspanel, das ebenfalls einen Mikroprozessor
enthält, ist im Lieferumfang enthalten, ebenso wie ein 10 m
langes 8-poliges Kommunikationskabel (Abbildung 22). Andere
Längen sind auf Anfrage erhältlich. Bei Bedarf kann ein längeres
(bis zu 30 m) Kabel angeschlossen werden. Bei Entfernungen
von mehr als 30 m wenden Sie sich bitte an die WhisperPower-
Serviceabteilung.

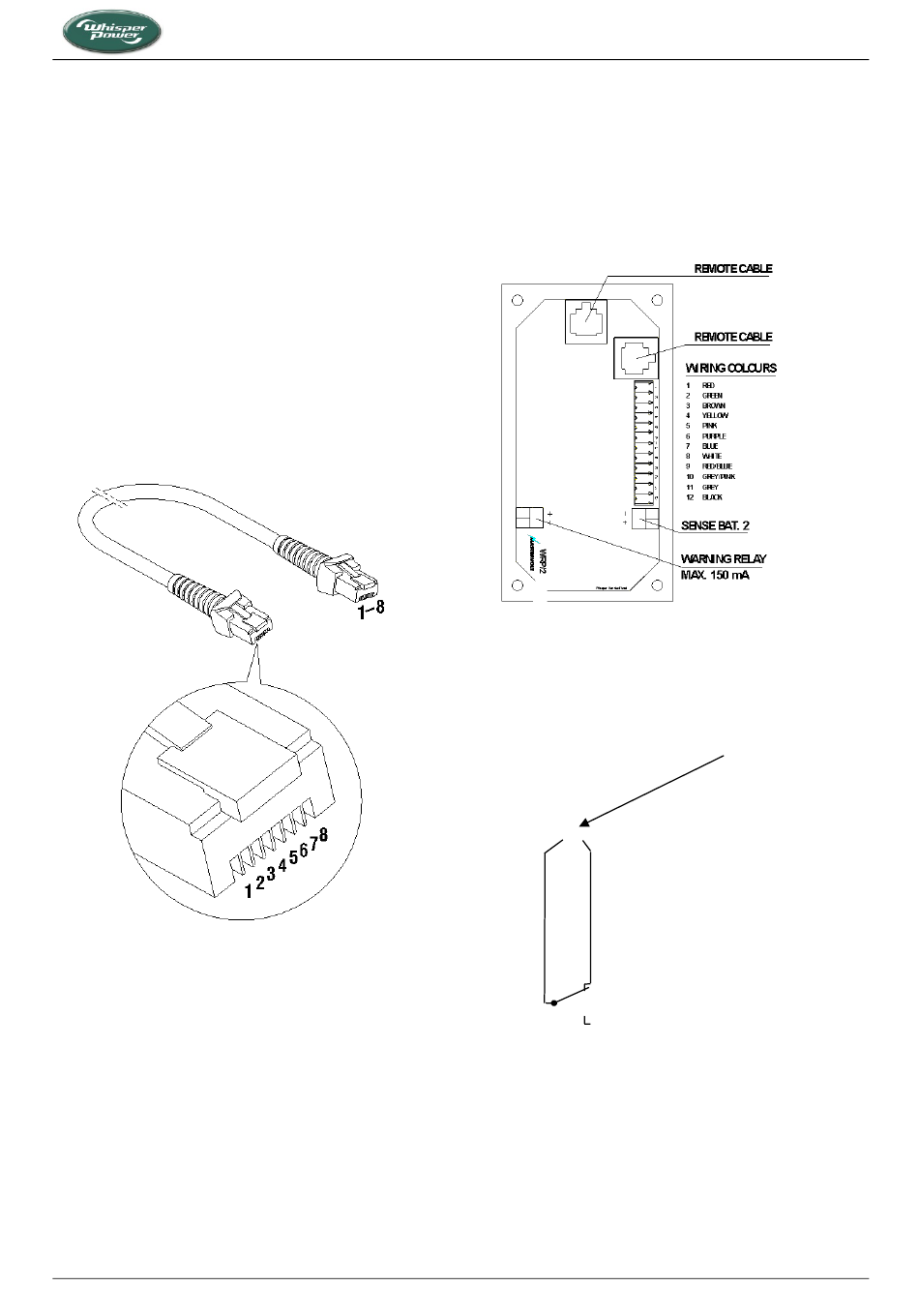

Abbildung 22: Fernbedienungskabel
Das Bedienfeld kann mit Hilfe der Kunststoff-Sägeschablone in
das Armaturenbrett montiert werden. Die Abmessungen sind
den Zeichnungen in Kapitel 5 zu entnehmen.
Zwei weitere Fernbedienungspanels (Slave-Panels) können über
die modularen Anschlüsse auf der Rückseite der Geräte parallel
geschaltet werden. Eigentlich handelt es sich bei den Slaves um
normale Fernbedienungspanels, die alle Funktionen bieten.
Bei Verwendung der Werkseinstellungen ist die Installation sehr
einfach: einfach beide Enden des Kommunikationskabels
einstecken, und der Generator ist einsatzbereit (Abbildung 22).
12
AKUSTISCHER ALARM ODER WARNLAMPE
3.3
Eine externe Max. 150 mA-Relais kann angeschlossen werden,
um eine akustische Warnung zu erzeugen, eine Warnlampe zu
erleuchten usw. Achten Sie auf die Polarität, da einige Relais im
Inneren eine Diode besitzen und wie angegeben Plus an Plus
und Minus an Minus angeschlossen werden müssen (Abbildung
23).
Abbildung 23: Fernbedienungsanschlüsse
3.4
ANSCHLUSS FÜR NOT-AUS / FEUERALARM-
SCHALTER
Normalbetrieb
Alarm / Not-Aus
Abbildung 24: Anschluss für Not-Aus-/Feueralarmschalter
Um einen Not-Aus-Schalter anzuschließen oder den Generator
im Falle eines Feueralarms automatisch zu stoppen, können Sie
die Bypass-Verbindung zwischen den Fastons J7 und J18 auf der
Rückseite des lokalen Bedienfeldes verwenden (Abbildung 24).
Dazu entfernen Sie diese Überbrückungsverbindung und
ersetzen sie dann durch einen Notschalter oder einen
potentialfreien Feueralarmschalter mit Öffnerkontakten.
Elite GV/2, GV/3, GV/3+, GV8, GV10, GV12 and Elite GV15 — MÄRZ 2020— EN
INSTALLATION
Brücke zwischen J7 -
J18 entfernen
Lokales Bedienfeld
(rückwärtige Ansicht)
