APV
APV_DA3+_DE-5_032020.indd

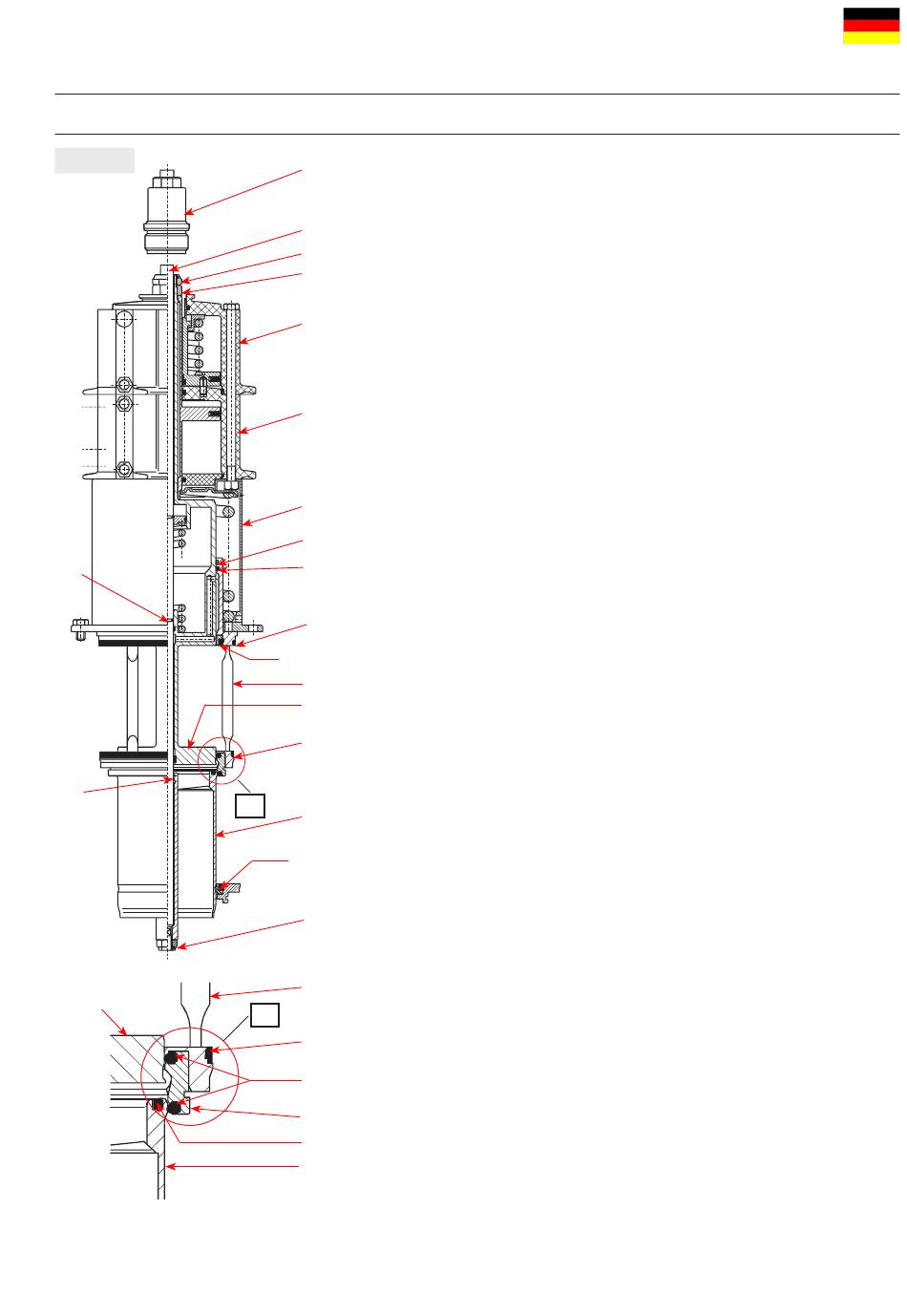

Bild 11.2.
31
39
6
Doppelsitzventil
DELTA DA3+
Betriebsanleitung : DE-Rev. 5
11.
Montageanweisung
11.2.
Ausbau der produktberührten Dichtungen
11
(Service, Bild 11.2. )
1. Untere und obere Gehäusedichtung (32) vom Ventilsitz (6)
4
entfernen.
16
2. Untere Sicherungsmutter (42) lösen. Durch das Gegenhalten mit
17
einem Schlüssel SW 17 am unteren Schaft (3) wird das Mitdrehen
verhindert.
10
3. Nach Entfernen der Mutter, kann der untere Schaft abgezogen
werden.
4. Mit einem spitzen Gegenstand in die Mitteldichtung (38)
9
einstechen und aus der Nut herausheben. O-Ring (39) aus der Nut
herausnehmen.
5. Anschlagschraube (11) herausdrehen.
8
6. Zugstange (4) nach oben herausnehmen und O-Ring (31)
entfernen.
29
7. Sicherungsmutter (16) abdrehen. Durch gegenhalten mit einem
30
Schlüssel SW 24 an der Sicherungsscheibe (17) wird das Mitdrehen
verhindert. Sicherungsscheibe entfernen.
32
8. Federzylinder (8) mit Hauptzylinder (9) und Anlüftzylinder (10)
33, 34
abheben (Wartung Haupt- und Anlüftzylinder, siehe 10.3).
6
9. Oberen Ventilschaft (5) mit Sitzring (37) aus dem Ventilsitz (6) nach
5
unten herausdrücken.
32
10. Sitzring (37) über den Ausgleichskolben des oberen Ventilschaftes
ziehen.
11. Die Sitzdichtungen (36) aus der Nut herausnehmen (siehe
X
3
Ansicht X).
12. Ausbau obere Schaftdichtung (33, 34)
33, 34
Mit einem spitzen Gegenstand in die Tellerdichtung (33) einstechen
und aus dem Ventilsitz herausziehen. Danach PTFE-Dichtung (34)
herausnehmen.
42
13. Ausbau untere Schaftdichtung (33, 34) aus dem Gehäuse
Von oben mit der Metallspitze des Demontagewerkzeuges in die
Tellerdichtung (33) einstechen und nach oben herausziehen. Dann
6
die PTFE-Dichtung (34) mit dem Dorn des Montagewerkzeuges
X
nach oben durch das Gehäuse herausnehmen.
32
14. Dichtring (30) und Führungsband (29) aus der Nut des Ventilsitzes
36
(6) herausnehmen.
37
38
3
DE
16
