6.6.

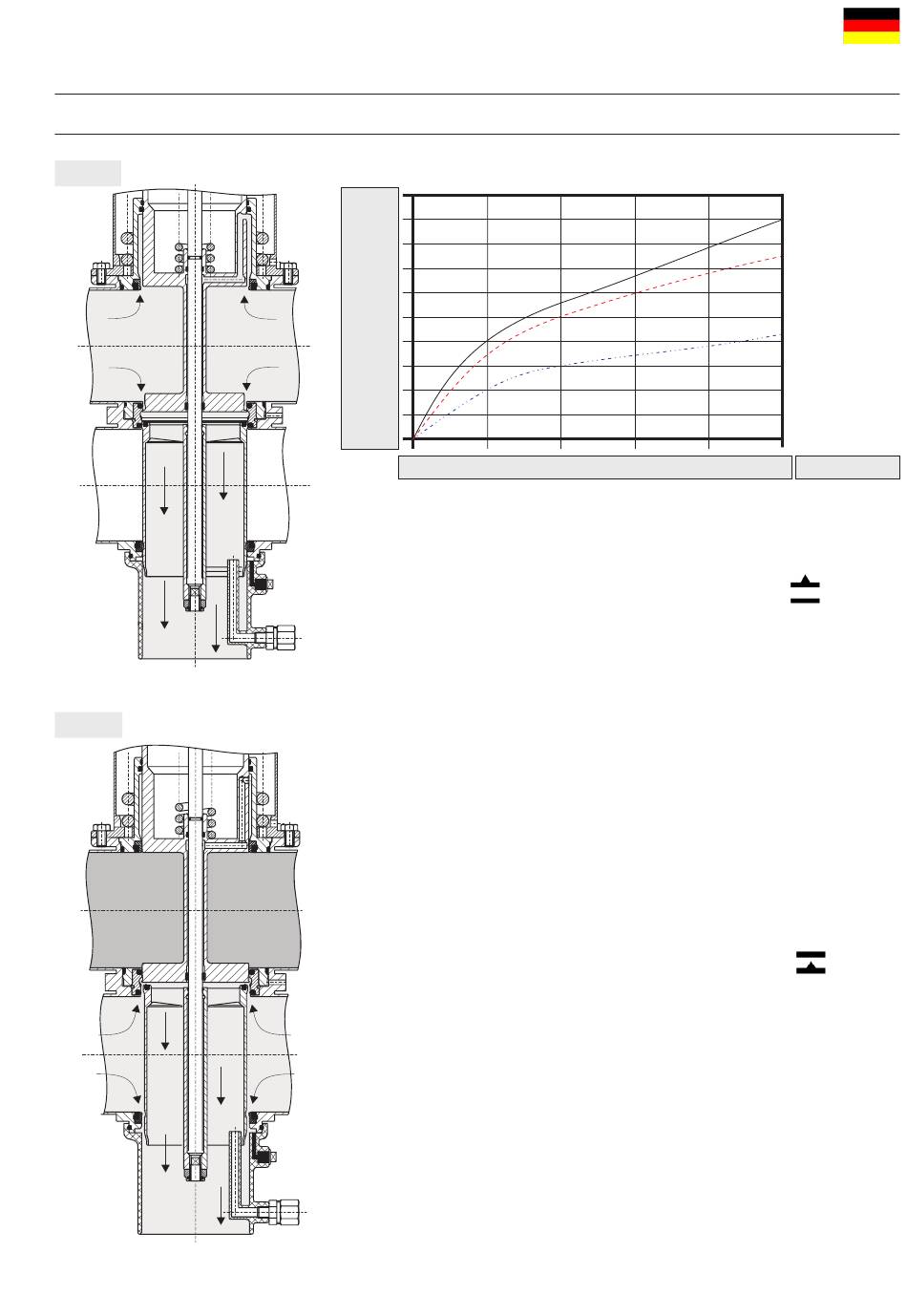

Reinigung oberer Bereich
(Bild 6.6.)
Der obere Ventilschaft wird über den Anschluss (A2)
angelüftet.
Durch Anlüften des oberen Ventilschaftes strömt Reinigungsmittel
über die obere Sitzdichtung und den oberen Ventilteller in den
Leckageraum und reinigt diesen Bereich. Das Reinigungsmittel wird
drucklos nach unten abgeführt.
Gleichzeitig werden die obere Schaftdichtung und die Außenfläche
des oberen Ventilschaftes gereinigt.
Das Reinigungsmittel wird danach am Innenrohr des unteren
Ventilschaftes nach unten abgeführt.
Der Anlüfthub ist durch einen metallischen Anschlag begrenzt.
6.7.
Reinigung unterer Bereich
(Bild 6.7.)
Der untere Ventilschaft wird über den Anschluss (A1)
angelüftet.
Durch Anlüften des unteren Ventilschaftes strömt das
Reinigungsmittel über die untere Sitzdichtung in den Leckageraum
und reinigt diesen. Das Reinigungsmittel wird drucklos nach unten
abgeführt.
Gleichzeitig werden die untere Schaftdichtung und die
Außenflächen des unteren Ventilschaftes gereinigt. Das
Reinigungsmittel umspült den Spritzanschluss und wird danach
drucklos nach unten abgeführt.
Der Anlüfthub ist durch einen metallischen Anschlag begrenzt.
