12. Montageanweisung - Steuerkopf
12.1.
Wartung Steuerkopf
1. Luftschläuche vom Steuerkopf entfernen.
V-Dichtung
2. Innenskt. Schrauben aus dem Adapter der Control Unit entfernen.
Adapter entfernen.
O-Ring
12.2.
Ausbau der Dichtungen
1. Die beiden Dichtungsschrauben mit einem Schraubenschlüssel
SW 30 herausschrauben.
2. O-Ringe und V-Dichtungen entfernen.
Luftanschluss
12.3.

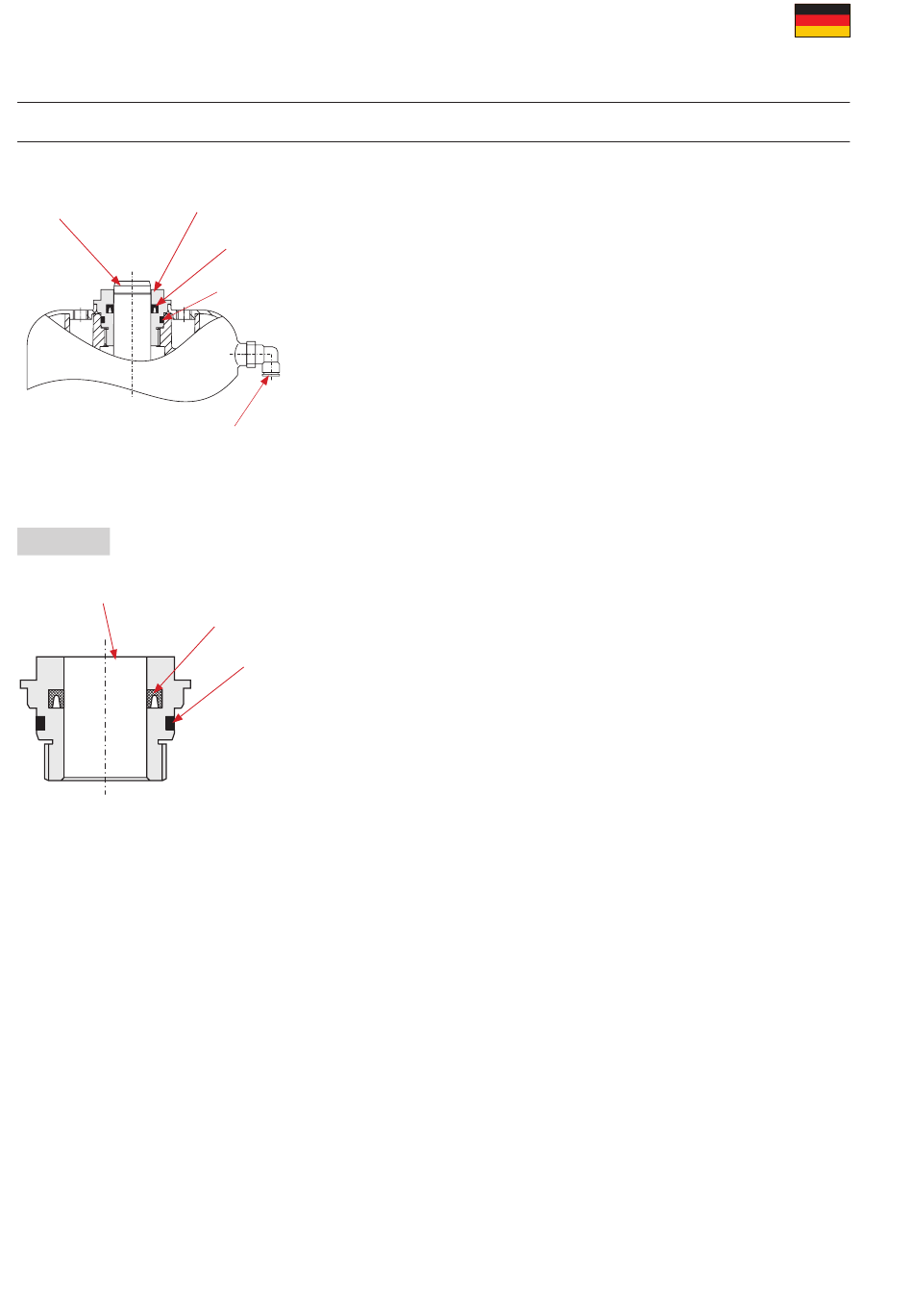

Einbau der Dichtungen und Zusammenbau des Steuerkopfes
1. Die gefetteten O-Ringe und die V-Dichtungen in die
Dichtungsschrauben einbauen (Bild 12.3).
Achten Sie auf die richtige Einbaurichtung der V-Dichtung.
2. Auf beiden Seiten des Steuerkopfes die Dichtungsschrauben über
die Kolbenstange schieben und anziehen.
3. Den Adapter für die Control Unit und die Laterne auf dem
Steuerkopf befestigen.
ORing
Achtung!
Achtung!
4. Luftschläuche befestigen.
10.4.
Umbau der Ventilausführung von Federschließend FS (NC) auf
Federhebend FH (NO)
Durch Drehen des Steuerkopfes um 180° kann eine beliebige
Ausführung FS oder FH gewählt werden.
FS (NC) = Federschließend
FH (NO) = Federhebend
Position des Adapters beachten.
Bei der Montage des Adapters sowie
der Laterne, muss die gewünschte
Ventilausführung FS (NC) oder FH (NO)
berücksichtigt werden.
FS (NC) = Federschließend
FH (NO) = Federhebend
DE
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
