APV
APV_DA3+_DE-5_032020.indd
Dichtung 33, 34
Dichtlippe
Elastomerdichtung
PTFE-Dichtung
Einbauwerkzeug
Montagedorn
Demontagespitze
1)
2)
Doppelsitzventil
DELTA DA3+
Betriebsanleitung : DE-Rev. 5

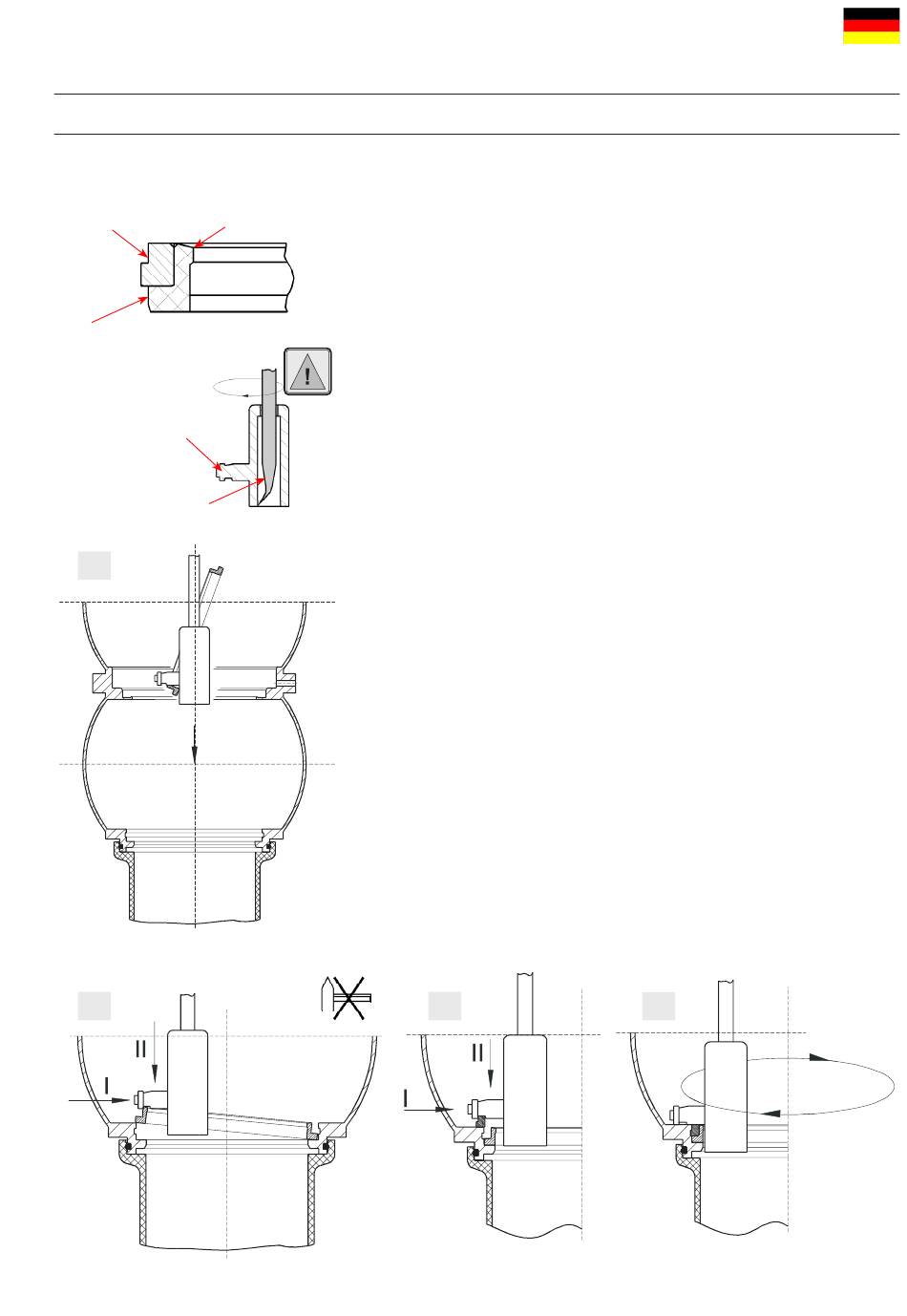

12. Demontage- und Montagewerkzeuge
12.1.
Montage der unteren Schaftdichtung
Pos. 33, 34
Zur einfachen Demontage und Montage der unteren Schaftdichtung
ist das Kombiwerkzeug (WS-Nr. 000 51-13-100/17; H171889)
zu verwenden. Besonders bei Ventilen der kleinen Baureihe (DN
40–65, 1,5"-3") empfiehlt sich die Verwendung des Werkzeuges, da
hier der Zugriff auf die untere Schaftdichtung von oben, durch den
engen Sitz, sonst nicht möglich ist.
Achtung! Dichtlippe der PTFE Dichtung bei der Montage nicht
beschädigen. Um Verletzungen zu vermeiden, muss
die Demontagespitze bei Nichtgebrauch durch den
Montagedorn abgedeckt sein.
12.1.1. Montage der PTFE- Dichtung
(Bild 1, 2)
1. PTFE Ring etwas oval drücken.
2. Mit Hilfe des Montagewerkzeuges den PTFE Ring von oben, mit der
breiten Seite voran, durch den Gehäusezwischenring in das untere
Gehäuse einführen (Bild 1).
3. PTFE Ring mit dem Montagedorn rund ziehen (Bild 2/I) und in die
Nut eindrücken, nicht klopfen oder schlagen (Bild 2/II).
12.1.2. Montage der Elastomer-Dichtung
(Bild 1, 3, 4)
1. Dichtung leicht einfetten.
2. Mit Hilfe des Montagewerkzeuges den Elastomer von oben, mit der
breiten Seite voran, durch den Gehäusezwischenring in das untere
Gehäuse einführen (Bild 1).
3. Die Dichtung mit der Aufnahmenut des Montagedornes fixieren
(Bild 3/I).
4. Elastomer zwischen Gehäuseflansch und PTFE an einer Stelle
eindrücken (Bild 3/II).
5. Durch Umfahren der Dichtung mit dem Montagedorn diese
vollständig in die Nut einziehen (Bild 4). Es ist darauf zu achten,
dass die Elastomer-Dichtung gleichmäßig in der Nut liegt.
3)
4)
DE
20
