APV
APV_DA3+_DE-5_032020.indd

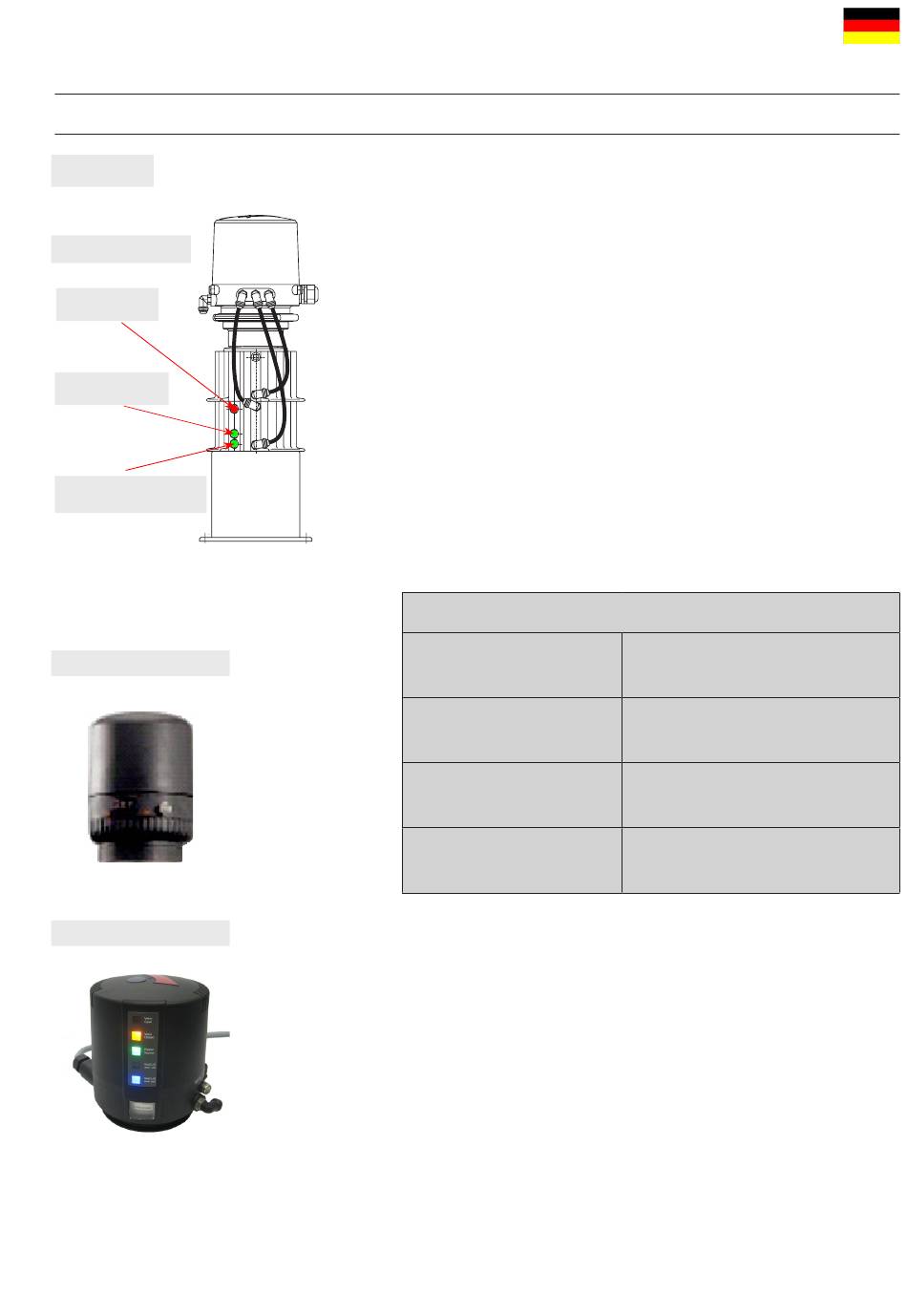

Bild 5.1.
DA3plus - CU
Position der Initiatoren
geschlossene
Position
geöffnete Position
für DN 40, 1,5"
geöffnete Position
für DN 50-150, 2"-4"
Control Unit CU3
Control Unit CU4
Doppelsitzventil
DELTA DA3+
Betriebsanleitung : DE-Rev. 5
5.
Zusatzausrüstung
5.1.
Ventilstellungsmeldung
Initiatoren zur Signalisierung der Endlagenstellung der Ventilschäfte
können nach Bedarf am Steuerzylinder montiert werden (Bild 5.1.)
Wir empfehlen einen unserer APV Standardtypen:
Dreidraht-Initiator
Schaltabstand:
Durchmesser:
Betriebsspannung:
pnp plusschaltend, Schließerfunktion
Einbau „nichtbündig"
Wird kundenseitig ein anderer Ventilstellungsmelder eingesetzt, so
kann keine Garantie für eine einwandfrei Funktion übernommen
werden.
5.2.
Control Unit
Die Montage einer Control Unit ist auf dem DA3 Ventil möglich.
Es kann zwischen verschiedenen Ausführungen gewählt
werden:
Direct Connect
Warensachnummer:
Profibus
Warensachnummer:
DeviceNet
Warensachnummer:
AS-interface
Warensachnummer:
-
Für die Montage der Control Unit auf dem DA3+-Ventil wird ein
Adapter benötigt.
5.3.
Adapter für Control Unit
CU33 Profibus, CU33 DeviceNet, CU33AS-interface 2.1
CU33 Adapter DA3
Warensachnummer: 000 08 - 48 - 471/93, H314469
-
Adapter für Control Unit
CU43M DirectConnect, CU43 M - AS-i extended
Warensachnummer: 000 08 - 48 - 602/93, H320476
5 mm
11 mm
10–30 V DC
3 Elektromagnetventile (EMV)
CU43-M-Direct Connect
08 - 45 - 105/93
CU33-DA3 Profibus
08 - 45 - 004/93
CU33-DeviceNet
16 - 31 - 242/93
CU43-M-AS-i extended 62 slaves
08 - 45 - 115/93
DE
H320465
H315498
H209425
H320472
6
