JDB1652
Codierung der LED-Farbe am JDB1620
Die Farbe der LEDs kann mit Hilfe von Jumpern (Steckbrücken), die
sich auf der Rückseite des Türmoduls JDB1620 befinden, ausgewählt
werden. Je nach Position des Jumpers wird die LED rot oder grün
leuchten. Siehe Abb. 4.
Befindet sich der Jumper auf der linken Position, leuchtet die LED grün,
auf der rechten dagegen rot.
Für die Auswahl von Orange werden spezielle Jumper benötigt, die alle
drei Pins miteinander verbinden. Diese können als Sonderzubehör
bestellt werden.
Alle Angaben sind Nenndaten und konform zu allgemeinen Industriestandards. Für einen Einsatz unter Bedingungen, welche
außerhalb diesen Angaben liegen, wenden Sie sich an Romutec Steuer- u. Regelsysteme GmbH. Romutec GmbH ist nicht haftbar
für Schäden, welche aus falscher Anwendung oder Missbrauch ihrer Produkte resultiert.
Neueste Informationen und Firmware-Updates werden auf der Website
www.romutec.de
Instruction Leaflet JDB1672 DE_1.4.1
Page 2
Beachten Sie: Die SHLD-
Klemme (Shld.: Shield =
Schirm) am SA-Bus stellt
weder eine elektrisch
geerdete Masse-
Verbindung dar, noch stellt
sie eine
Spannungsversorgung für
andere am SA-Bus
befindlichen Geräte zur
Verfügung. Sie ist lediglich
vorgesehen, um den
Schirm des von Gerät zu
Gerät durchzuschleifenden
Buskabels aufzulegen.

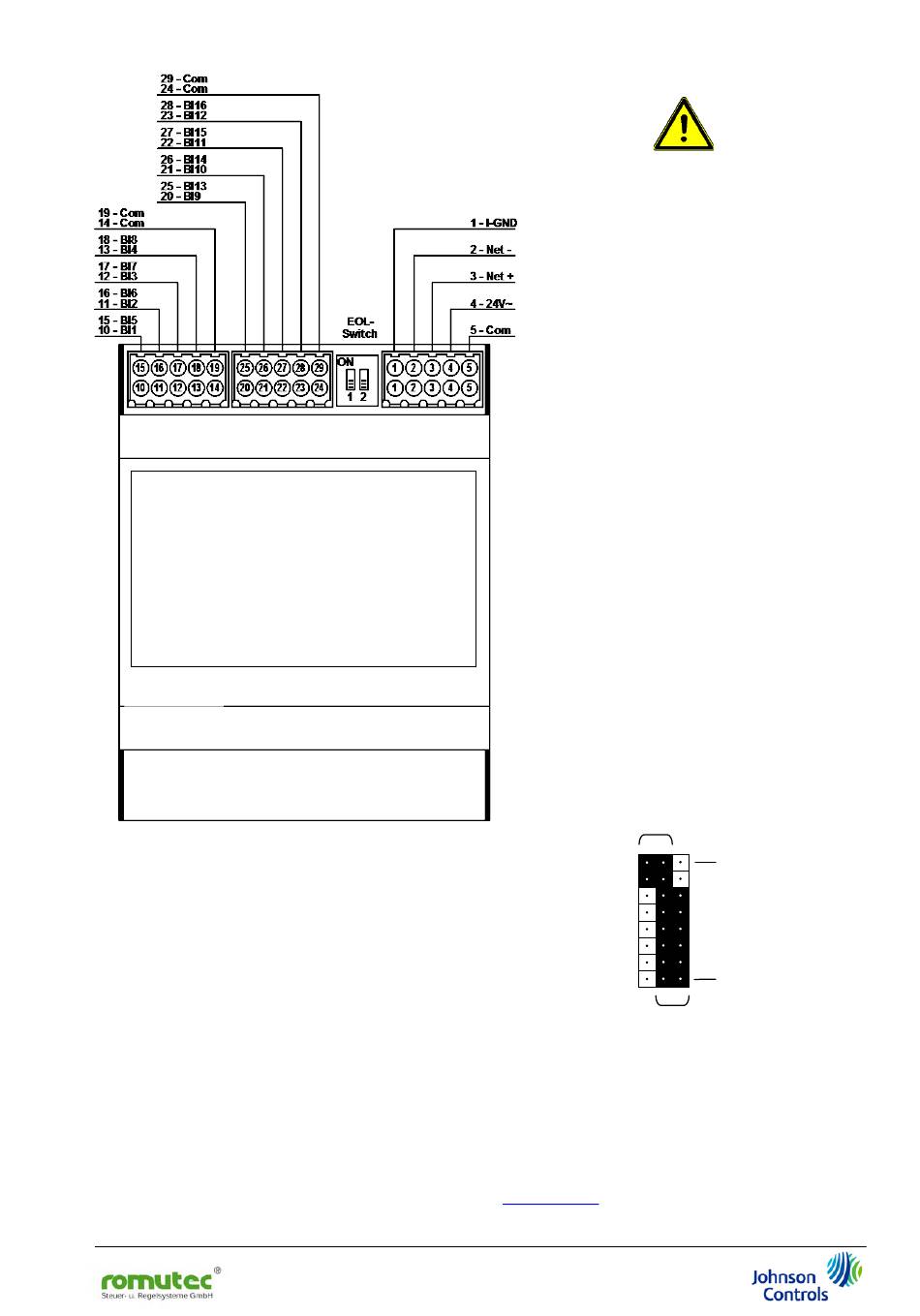

Abb. 3:
Anschlussplan des
Moduls JDB1652
grün
rot
Abb. 4: Jumper Position für die
LED-Farbe LED 1..8 am JDB1620
(LEDs 9..16 entsprechend)
veröffentlicht.
LED 1
.
.
.
.
.
LED 8
