  • Seite 1 SG250HX-UEN-Ver21-202102 SG250HX Netzgekoppelter PV-Wechselrichter Benutzerhandbuch...

  • Seite 3: Alle Rechte Vorbehalten

    Eigentum ihrer jeweiligen Inhaber. Softwarelizenzen • Daten aus der von SUNGROW entwickelten Firmware oder Software dürfen in keiner Form und auf keine Weise zu kommerziellen Zwecken genutzt werden. • Es ist untersagt, Reverse Engineering, Cracking oder andere Vorgänge durchzuführen, die das ur- sprüngliche Programmdesign der von SUNGROW entwickelten Software beeinträchtigen.

  • Seite 4: Informationen Zu Diesem Benutzerhandbuch

    Website des jeweiligen Bauteilherstellers. Gültigkeit Dieses Handbuch gilt für den folgenden Wechselrichtertyp: • SG250HX Dieser wird im Folgenden als „Wechselrichter“ bezeichnet, sofern nicht anders angegeben. Zielgruppe Zielgruppe: • Qualifiziertes Personal, das für die Installation und Inbetriebnahme des Wechselrichters verantwort- lich ist;...

  • Seite 5: Erläuterung

    Symbol Erläuterung Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, HINWEIS Schäden am Gerät oder Eigentum zur Folge haben kann. Zeigt zusätzliche Informationen an, hebt Inhalte hervor oder gibt hilfreiche Tipps, um Ihnen dabei zu helfen Probleme zu lösen oder Zeit einzusparen.

  • Seite 7: Inhaltsverzeichnis

    Inhalt Alle Rechte vorbehalten ...................................I Informationen zu diesem Benutzerhandbuch ........................II 1. Sicherheit ......................................1 1.1 PV-PANEELE....................................1 1.2 Versorgungsnetz ..................................1 1.3 Wechselrichter ...................................2 1.4 Fähigkeiten eines qualifizierten Personals ........................3 2. Produkteinführung .................................4 2.1 Verwendungszweck ................................4 2.2 Produkteinführung ..................................5 2.2.1 Typbeschreibung ................................5 2.2.2 Erscheinungsbild ................................6 2.2.3 Abmessungen ................................6 2.2.4 LED-Anzeigetafel ................................7 2.2.5 DC Switch ..................................7...
  • Seite 8 4.4.2 Anheben und Transport ............................19 4.5 Abmessungen der Montagehalterung .......................... 20 4.6 Installation mit montierter PV-Halterung ........................20 4.6.1 Vorbereitung vor der Montage ..........................20 4.6.2 Montageschritte ................................. 20 4.7 Wandmontage ..................................22 4.7.1 Vorbereitung vor der Montage ..........................22 4.7.2 Montageschritte .................................
  • Seite 9 7.4.2 Login-Schritte ................................58 7.5 Startbildschirm ..................................60 7.6 Betriebsdaten ..................................62 7.7 Verlaufsdatensatz .................................. 64 7.7.1 Störungsalarmaufzeichnungen ..........................65 7.7.2 Stromertragsaufzeichnungen ..........................66 7.7.3 Ereignisaufzeichnungen ............................67 7.8 Mehr ......................................67 7.8.1 Einstellung der Parameter ............................68 7.8.2 Firmware-Update ............................... 75 7.8.3 Passwort ändern .................................

  • Seite 11: Sicherheit

    Die Sicherheitshinweise in diesem Handbuch können nicht alle zu beachtenden Vorsichtsmaßnahmen abdecken. Führen Sie alle Arbeiten unter Berücksichtigung der gegebenen Bedingungen vor Ort durch. SUNGROW haftet nicht für Schäden, die aufgrund von Verstößen gegen die Sicherheitshinweise in diesem Handbuch verursacht wurden. 1.1 PV-PANEELE GEFAHR PV-Stränge wandeln Sonneneinstrahlung in elektrische Energie um und können somit...

  • Seite 12: Wechselrichter

    1 Sicherheit Benutzerhandbuch HINWEIS Alle elektrischen Verbindungen müssen den lokalen und nationalen Normen entsprechen. Der Wechselrichter darf nur nach Genehmigung durch den örtlichen Netzbetreiber an das Versorgungsnetz angeschlossen werden. 1.3 Wechselrichter GEFAHR Lebensgefahr durch Stromschläge aufgrund anliegender Spannung • Das Gehäuse darf niemals geöffnet werden. Durch das nicht autorisierte Öffnen des Wech- selrichters verfallen sämtliche Garantie- und Gewährleistungsansprüche, und in den meis- ten Fällen erlischt auch die Betriebserlaubnis.

  • Seite 13: Beschreibung

    Benutzerhandbuch 1 Sicherheit HINWEIS Die Ländereinstellung darf nur von qualifiziertem Personal durchgeführt werden. • Durch nicht autorisierte Änderungen kann Folgendes verursacht werden: Ein Verstoß ge- gen die Typzertifikatskennzeichnung. Der Wechselrichter kann durch Berühren der elektronischen Komponenten beschädigt werden. Beachten Sie beim Umgang mit dem Wechselrichter Folgendes: •...

  • Seite 14: Produkteinführung

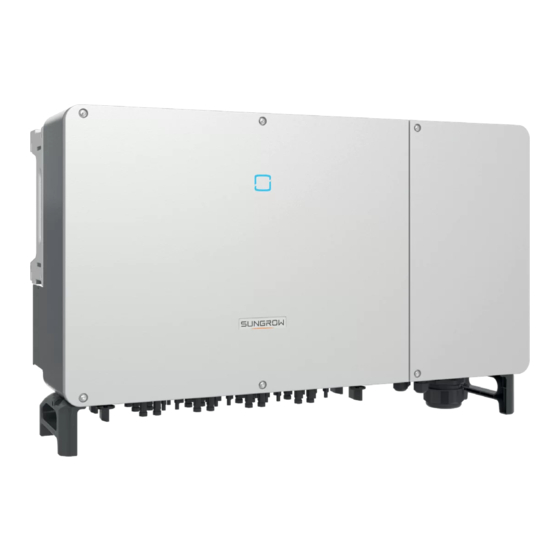

    2. Produkteinführung 2.1 Verwendungszweck SG250HX, ein transformatorloser dreiphasiger netzgekoppelter PV-Wechselrichter, ist eine integrale Komponente im PV-Stromsystem. Der Wechselrichter wandelt den von den PV-Modulen erzeugten Gleichstrom in netzkonformen Wech- selstrom um und speist den Wechselstrom in das öffentliche Versorgungsnetz ein. Der bestimmungs- gemäße Gebrauch des Wechselrichters ist beschrieben in...

  • Seite 15: Produkteinführung

    Modell Nominale Nominale Netzspannung Ausgangsleistung 250 kVA @ 30 °C / SG250HX 225 kVA @ 40 °C / 3 / PE, 800 V 200 kVA @ 50 °C Den Gerätetyp finden Sie auf dem Typenschild an der Seite des Wechselrichters.

  • Seite 16: Erscheinungsbild

    2 Beschreibung des Geräts Benutzerhandbuch 2.2.2 Erscheinungsbild *Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt kann ab- weichen. Name Beschreibung MMI-Schnittstelle zeigt den aktuellen Betriebszustands des LED-Anzeigetafel Wechselrichters an. Aufkleber Warnsymbole, Typenschild und QR-Code Zusätzliche 2, verwenden Sie mindestens eine davon, um den Erdungsklemmen Wechselrichter zu erden.

  • Seite 17: Led-Anzeigetafel

    Benutzerhandbuch 2 Beschreibung des Geräts 2.2.4 LED-Anzeigetafel Als eine HMI-Schnittstelle kann die LED-Anzeigetafel auf der Vorderseite des Wechselrichters den aktu- ellen Betriebszustand des Wechselrichters angeben. Tabelle 2-1 Beschreibung der LED-Kontrollleuchten LED- LED-Zustand Definition LED-Zustand Anzeige Das Gerät ist mit dem Netz verbunden und läuft im Normalbetrieb.

  • Seite 18: Schaltplan

    2 Beschreibung des Geräts Benutzerhandbuch 2.3 Schaltplan Der MPPT wird für den Gleichstromeingang verwendet, um die maximale Leistung des PV-Moduls bei unterschiedlichen PV-Eingangsbedingungen sicherzustellen. Umkehrschaltung wandelt den Gleich- strom in Wechselstrom um und speist den Wechselstrom über die Wechselstromklemme in das Versor- gungsnetz ein.
  • Seite 19 Benutzerhandbuch 2 Beschreibung des Geräts Transformator PV-Modul Wechselrichter Stromnetz Erhöht die elektromotorische Kraft am Minuspol der PV-Anlage HINWEIS • Stellen Sie vor dem Aktivieren der PID-Heilungsfunktion sicher, dass die Spannungspola- rität der PV-Module zur Erde den Anforderungen entspricht. Bei Unklarheiten wenden Sie sich an den Hersteller des PV-Moduls oder lesen Sie das entsprechende Benutzerhandbuch.

  • Seite 20: Entpacken Und Lagerung

    • Packen Sie den Inhalt aus und überprüfen Sie ihn auf Beschädigungen. • Überprüfen Sie die Lieferinhalte gemäß der Packliste auf Vollständigkeit. Wenden Sie sich an SUNGROW oder den Händler im Falle einer Beschädigung oder bei Unvollständig- keit des Lieferumfangs.

  • Seite 21: Symbolbeschreibung

    Benutzerhandbuch 3 Entpacken und Lagerung Pos. Beschreibung SUNGROW-Logo und Produkttyp Technische Daten des Wechselrichters Anweisungen und Konformitätszeichen Firmenname, Website und Herstellungsland Tabelle 3-1 Beschreibung der Symbole auf dem Typenschild Symbol Beschreibung Entsorgen Sie den Wechselrichter nicht über den Hausmüll Siehe die entsprechenden Anweisungen.

  • Seite 22: Lieferumfang

    3 Entpacken und Lagerung Benutzerhandbuch 3.3 Lieferumfang einschraubbarer Griff (4) Wechselrichter (x1) Halterung (x1) Vier-Loch-Dichtungsblock für DC-Anschlüsse und Kabe- M10-Befestigungsschraubensätze Kommunikationsanschluss (x4) lendklemmen (x24) (x4) Schrauben Inbusschlüssel (x1) OT-Klemmen (x2) Dokumente EVO2-Klemmen- schlüssel (optional) Abbildung 3-2 Lieferumfang a. Die Montagehalterung enthält 2 Halterungsteile und 1 Verbindungsstange. b.
  • Seite 23 Benutzerhandbuch 3 Entpacken und Lagerung • Bewahren Sie den Wechselrichter in der Originalverpackung mit dem Trockenmittel darin auf. • Die Lagerungstemperatur muss zu jeder Zeit zwischen -40 °C und +70 °C und die relative Luftfeuch- tigkeit zwischen 0 und 95 % (nicht kondensierend) liegen. •...

  • Seite 24: Mechanische Montage

    4. Mechanische Montage 4.1 Sicherheit bei der Montage GEFAHR Vergewissern Sie sich vor der Installation des Wechselrichters, dass der Wechselrichter nicht mit dem Versorgungsnetz verbunden ist. Um einen elektrischen Schlag oder andere Verletzungen zu vermeiden, vergewissern Sie sich vor dem Bohren von Löchern, dass keine Strom- oder Sanitärinstallationen vorhanden sind. VORSICHT Verletzungsgefahr durch unsachgemäße Handhabung •...

  • Seite 25: Anforderungen An Den Spediteur

    Benutzerhandbuch 4 Mechanische Montage • Die Umgebungstemperatur und die relative Luftfeuchtigkeit müssen die folgenden Anforderungen erfüllen. max. RH: 100 % max.: +60 °C min.: -30 °C (nicht kondensierend) • Installieren Sie den Wechselrichter nicht im Freien in Gebieten mit Salzschäden, die sich hauptsächlich in einem Umkreis von 500 m um die Küste befinden.
  • Seite 26 4 Mechanische Montage Benutzerhandbuch * Der Abstand kann je nach den Gegebenheiten vor Ort auf 200 mm verkürzt werden. Wenn der Ab- stand weniger als 800 mm beträgt, entfernen Sie den Wechselrichter von der Montagehalterung oder der Wand, bevor Sie die Ventilatoren warten. •...

  • Seite 27: Installationswerkzeug

    Benutzerhandbuch 4 Mechanische Montage 4.3 Installationswerkzeug Für die Installation werden u. a. folgende Werkzeuge empfohlen. Bei Bedarf weitere, vor Ort verfügbare Hilfsmittel verwenden. Schutzbrille Ohrstöpsel Staubschutzmaske Schutzhandschuhe Isolierte Schuhe Messer Schlitzschraubendreher Kreuzschlitzschrau- Kreuzschlitzschrau- Schlagbohrmaschine Zange bendreher bendreher Marker Wasserwaage Gummihammer Steckschlüssel Schraubenschlüssel Abisolierzange...

  • Seite 28: Bewegen Des Wechselrichters

    4 Mechanische Montage Benutzerhandbuch 4.4 Bewegen des Wechselrichters Bewegen Sie den Wechselrichter vor der Installation zur vorgesehenen Position. Der Wechselrichter kann manuell oder über ein Hebezeug bewegt werden. 4.4.1 Manueller Transport Schritt 1 Lösen Sie die Dichtungsschrauben an den Befestigungsbügeln mit einem Schlitzschrau- bendreher und lagern Sie sie ordnungsgemäß.

  • Seite 29: Anheben Und Transport

    Benutzerhandbuch 4 Mechanische Montage 4.4.2 Anheben und Transport Schritt 1 Lösen Sie die Dichtungsschrauben an den Befestigungsbügeln mit einem Schlitzschrau- bendreher und lagern Sie sie ordnungsgemäß. Verankern Sie zwei M12 Gewinderinge an den Befestigungsbügeln des Wechselrichters. Schritt 2 Führen Sie die Schlinge durch die beiden Heberinge und befestigen Sie den Zurrgurt. Schritt 3 Heben Sie den Wechselrichter leicht an und prüfen Sie in einer Höhe von 100 mm über dem Boden, ob ein sicheres Heben möglich ist.

  • Seite 30: Abmessungen Der Montagehalterung

    4 Mechanische Montage Benutzerhandbuch 4.5 Abmessungen der Montagehalterung Die Abmessungen der montierten Montagehalterung sind wie folgt: Abbildung 4-1 Abmessungen der Montagehalterung 4.6 Installation mit montierter PV-Halterung 4.6.1 Vorbereitung vor der Montage Werkzeuge Pos. Spezifikation Kreuzschlitzschraubendreher/ M4, M6 elektrischer Schraubendreher Marker Wasserwaage Schlagbohrmaschine Bohreinsatz: φ12...
  • Seite 31 Benutzerhandbuch 4 Mechanische Montage Schritt 2 Richten Sie die montierte Montagehalterung mithilfe der Wasserwaage aus und markieren Sie die Bohrpositionen für die Sacklöcher auf der PV-Halterung. Bohren Sie die Löcher mit einem Bohrhammer. Schritt 3 Befestigen Sie die Montagehalterung mit Schrauben. Tabelle 4-2 Befestigungsreihenfolge Komponenten Beschreibung...

  • Seite 32: Wandmontage

    4 Mechanische Montage Benutzerhandbuch Schritt 7 Befestigen Sie den Wechselrichter mit Schrauben M6×65. - - ENDE 4.7 Wandmontage 4.7.1 Vorbereitung vor der Montage Werkzeuge Pos. Spezifikation Kreuzschlitzschraubendreher/ M4, M6 elektrischer Schraubendreher Marker Wasserwaage Bohrereinsatz (Auswahl gemäß den Spezifikationen der Schlagbohrmaschine Spreizdübel) Steckschlüssel Einschließlich 16-mm Steckschlüsseleinsatz...

  • Seite 33: Montageschritte

    Benutzerhandbuch 4 Mechanische Montage 4.7.2 Montageschritte Schritt 1 Montieren Sie die Montagehalterung mithilfe der Verbindungsstange. Schritt 2 Richten Sie die montierte Montagehalterung mithilfe der Wasserwaage aus und markieren Sie die Bohrpositionen für die Sacklöcher am Installationsort. Schritt 3 Setzen Sie die Spreizdübel in die Löcher ein und sichern Sie sie mit einem Gummihammer. Befestigen Sie die Mutter mit einem Schraubenschlüssel, um den Dübel zu spreizen.
  • Seite 34 4 Mechanische Montage Benutzerhandbuch Tabelle 4-3 Befestigungsreihenfolge Pos. Bezeichnung Beschreibung Wand Befestigung der Schraube in der Reihenfolge Spreizdübel Mutter, Federring, Unterlegscheibe Montagehalterung Schritt 5 Nehmen Sie den Wechselrichter aus der Verpackung. Schritt 6 Bringen Sie den Wechselrichter bei Bedarf in die Einbaulage (siehe „4.4.2 Anheben und Transport“).

  • Seite 35: Elektrischer Anschluss

    5. Elektrischer Anschluss 5.1 Sicherheitshinweise Beachten Sie vor dem elektrischen Anschluss, dass der Wechselrichter über zwei Stromversorgungen verfügt. Für das Fachpersonal ist das Tragen von persönlicher Schutzausrüstung (PSA) während der Elektroarbeiten obligatorisch. GEFAHR Im Wechselrichter kann Hochspannung anliegen! • Der PV-Strang erzeugt bei Sonneneinstrahlung lebensgefährliche Hochspannung. •...
  • Seite 36 5 Elektrischer Anschluss Benutzerhandbuch Abbildung 5-1 Anschlussklemmen *Die gezeigte Abbildung dient lediglich der allgemeinen Veranschaulichung. Das gelieferte Produkt kann abweichen. Pos. Klemme Bezeichnung Hinweis PV-Anschlüsse + / - + / -24, PV-Stecker COM1 RS485-Kommunikation, digitaler Eingang/ COM2 Ausgang DI/DO und Stromversorgung des Kommunikations- COM3 Trackingsystems.

  • Seite 37: Übersicht Zu Elektrischen Anschlüssen

    Benutzerhandbuch 5 Elektrischer Anschluss 5.3 Übersicht zu elektrischen Anschlüssen Die elektrischen Anschlüsse in der PV-Anlage umfassen einen zusätzlichen Erdungsanschluss, einen Wechselstromanschluss und einen PV-Stranganschluss. Pos. Bezeichnung PV-Strang Wechselrichter Stromnetz Überwachungsgerät AC-Schutzschalter Tabelle 5-1 Kabelanforderungen Spezifikation Kabel- Kabel Querschnitt Durchmesser (mm) PV-Kabel, die dem DC-Kabel 1.500 V-Standard...
  • Seite 38 * Wenn ein Aluminiumkabel verwendet wird, ist ein Kupfer-Aluminium-Adapter erforderlich. Einzelheiten finden Sie unter„5.6.3 Anforderungen an Aluminiumkabel“. ** Im Falle von vier einadrigen Kabeln ist eine zusätzliche AC-Dichtungsplatte erforderlich. Für den Kauf der AC-Dichtungsplatte wenden Sie sich bitte an SUNGROW. Ersatz-AC-Dichtungsplatte Tabelle 5-2 Anforderungen an PE-Ader Querschnitt PE-...

  • Seite 39: Zusätzlicher Erdungsanschluss

    Benutzerhandbuch 5 Elektrischer Anschluss Spezifikation Kabel- Empfohlene Kabel Durchmesser Querschnittsfläche Spannungspegel (mm) Doppeladriges Passend zum Stromkabel für Kupferkabel 4,5~18 4~6* gewählten AC- Trackingsystem für den Kabel Außenbereich * Nur wenn der Kabelquerschnitt zwischen 4 mm und 6 mm liegt, können die mitgelieferten OT-Klem- men verwendet werden.

  • Seite 40: Öffnen Des Kabelfachs

    5 Elektrischer Anschluss Benutzerhandbuch 1: Schrumpfschlauch 2: OT/DT-Klemme Schritt 2 Entfernen Sie die Schraube an der Erdungsklemme und befestigen Sie das Kabel mit einem Schraubendreher. Schritt 3 Tragen Sie Farbe auf die Erdungsklemme auf, um die Korrosionsbeständigkeit zu gewährleisten. - - ENDE Die Erdungsschrauben sind bereits vor der Auslieferung an der Seite des Wechselrichters verankert und müssen nicht vorbereitet werden.

  • Seite 41: Verbindung Der Wechselstromkabel

    Benutzerhandbuch 5 Elektrischer Anschluss Schritt 3 Halten Sie das Kabelfach während der Verkabelung mithilfe des an der Abdeckung ange- brachten Begrenzungshebels geöffnet. - - ENDE Schließen Sie das Kabelfach wieder in umgekehrter Reihenfolge, nachdem Sie die Verkabelung abgeschlossen haben. 5.6 Verbindung der Wechselstromkabel 5.6.1 Anforderungen für Wechselstromseite Bevor Sie den Wechselrichter an das Netz anschließen, vergewissern Sie sich, dass die Netzspannung und -frequenz den Anforderungen entsprechen...
  • Seite 42 Werden mehrere Wechselrichter parallel an das Netz angeschlossen, ist darauf zu achten, dass die Ge- samtzahl der parallel geschalteten Wechselrichter 30 nicht überschreitet. Andernfalls wenden Sie sich an SUNGROW, um ein technisches Schema zu erhalten. MV-Transformator Der zusammen mit dem Wechselrichter verwendete MV-Transformator muss die folgenden Anforde- rungen erfüllen:...

  • Seite 43: Anforderungen An Die Ot/Dt-Klemme

    Benutzerhandbuch 5 Elektrischer Anschluss • Beachten Sie bei aktivierter Anti-PID-Funktion folgende Punkte: – Wenn die LV-Seitenwicklung Y-förmig ist, ist eine Sternpunkterdung nicht zulässig. – Es wird empfohlen, Überspannungsschutzgeräte (ÜSG) für die Wechselstrom- Combiner-Box und auf der LV-Seite des Transformators gemäß „3 + 1” anzubringen, wie in der folgenden Abbildung gezeigt.

  • Seite 44: Anforderungen An Aluminiumkabel

    5 Elektrischer Anschluss Benutzerhandbuch 5.6.3 Anforderungen an Aluminiumkabel Wenn ein Aluminiumkabel ausgewählt wird, verwenden Sie eine Kupfer-Aluminium- Adapterklemme, um einen direkten Kontakt zwischen der Kupferschiene und dem Aluminiumkabel zu vermeiden. Aluminium- Adapterklemme Mutter Aluminiumkabel Abbildung 5-3 Anschlussreihenfolge der Aluminium-Kabelklemmen HINWEIS HINWEIS Sollten Probleme auftreten, wenden Sie sich bitte an den Hersteller der Klemme.
  • Seite 45 Benutzerhandbuch 5 Elektrischer Anschluss Wenn D≥ 47 mm, diese Dichtung ent- fernen Kabelaußen- durchmesser D Schritt 4 Entfernen Sie die Schutzabdeckung und lagern Sie die gelösten Schrauben ordnungsge- mäß. Schritt 5 Entfernen Sie die Schutzschicht und die Isolierschicht um eine bestimmte Länge, wie in der folgenden Abbildung gezeigt.
  • Seite 46 5 Elektrischer Anschluss Benutzerhandbuch Schritt 8 Befestigen Sie die Adern an den entsprechenden Klemmen. Phase-Kabel PE-Kabel: Stellen Sie sicher, dass die Tiefe L der verwendeten Steckdose mindestens 28 mm beträgt. Schritt 9 Ziehen Sie das Kabel vorsichtig zu sich, um eine feste Verbindung zu gewährleisten, und ziehen Sie die Überwurfmutter im Uhrzeigersinn an.

  • Seite 47: Verbindung Der Gleichstromkabel

    Benutzerhandbuch 5 Elektrischer Anschluss HINWEIS Wenn das PE-Kabel ein separates, unabhängiges einadriges Kabel ist, wird es über die Standby- Erdungsklemme in den Schrank eingeführt. Schritt 10 Bringen Sie die Schutzabdeckung an. - - ENDE 5.7 Verbindung der Gleichstromkabel GEFAHR Gefahr eines Stromschlags! Der PV-Generator erzeugt eine tödliche Hochspannung, wenn er der Sonnenstrahlung ausgesetzt wird.

  • Seite 48: Pv-Eingangskonfiguration

    5 Elektrischer Anschluss Benutzerhandbuch HINWEIS Der Wechselrichter könnte hierbei beschädigt werden! Die folgenden Anforderungen müssen eingehalten werden. Andernfalls verfallen sämtliche Garantie- und Gewährleistungsansprüche. • Stellen Sie sicher, dass die maximale Spannung jedes Strangs zu jeder Zeit unter 1.500 V liegt. •...

  • Seite 49: Y-Klemmen-Anschluss

    Benutzerhandbuch 5 Elektrischer Anschluss 5.7.2 Y-Klemmen-Anschluss Physikalische Referenz-Zeichnung inline-Sicherung Y-Klemme Y-Klemme + Inline-Sicherung Stecker Abbildung 5-4 Y-Klemme/Y-Klemme + Inline-Sicherung/Inline-Sicherung/Steckverbinder Physikalisch Zeichnung (Die Bilder dienen nur als Beispiel) Anwendungen für Y-Klemmen und Inline-Sicherungen Fall 1: Wenn die Y-Klemme auf der Modulseite angeschlossen ist, muss ein spezielles PV-Kabel für die Verbindung zwischen der Y-Klemme und dem Wechselrichter verwendet werden.

  • Seite 50: Anschlussverfahren

    • Der Y-Abzweig kann sowohl modulseitig als auch umrichterseitig angeschlossen werden. • Sungrow bietet einen Y-Abzweig von Bizlink an, dessen Anschluss MC4-Evo2 ist. Wenn er auf der Sei- te des Wechselrichters angeschlossen wird, kann der Y-Abzweig direkt an den Wechselrichter ange- schlossen werden.
  • Seite 51 Benutzerhandbuch 5 Elektrischer Anschluss HINWEIS Verwenden Sie die MC4 EVO2 PV-Steckverbinder aus dem Lieferumfang. Schäden am Gerät, die durch die Verwendung einer nicht kompatiblen Klemme verursacht wurden, fallen nicht unter die Garantie. Die PV-Steckverbinder können entsprechend den folgenden empfohlenen Modellen erworben werden: •...

  • Seite 52: Installieren Des Pv-Steckers

    5 Elektrischer Anschluss Benutzerhandbuch Querschnitt (mm Anzugsdrehmoment (N∙m) Schritt 5 Überprüfen Sie die Polarität. HINWEIS Der Wechselrichter funktioniert nicht ordnungsgemäß, wenn die PV-Polarität vertauscht ist. - - ENDE 5.7.4 Installieren des PV-Steckers Schritt 1 Drehen Sie alle Gleichstromschalter in die „AUS” Position. Sie können Schritt 1 überspringen, wenn Ihr Gerät nicht mit Gleichstromschaltern ausgestattet ist.
  • Seite 53 Steckverbinder erst dann an die entsprechenden Klemmen an, wenn die Polarität korrekt ist. Wenn die PV-Steckverbinder nicht fest sitzen, kann es zu Lichtbögen oder Übertemperaturen des Schützes kommen, und SUNGROW haftet nicht für etwaige Schäden. Schritt 4 Befolgen Sie die vorstehenden Schritte, um PV-Stecker anderer PV-Stränge anzuschließen.

  • Seite 54: Verdrahtung Des Netzkabels Für Das Trackingsystem (Optional)

    5 Elektrischer Anschluss Benutzerhandbuch 5.8 Verdrahtung des Netzkabels für das Trackingsystem (optional) Schritt 1 Führen Sie das Wechselstromkabel gemäß Schritt 1 bis Schritt 4, wie in „5.6.4 Anschlussver- fahren“ beschrieben, in das Kabelfach ein. Schritt 2 Lösen Sie die Überwurfmutter des Kommunikationsanschlusses und verwenden Sie eine dem Kabelaußendurchmesser entsprechende Dichtung.
  • Seite 55 Benutzerhandbuch 5 Elektrischer Anschluss Schritt 4 Entfernen Sie die Schutzschicht und die Isolierschicht um eine bestimmte Länge, wie in der folgenden Abbildung gezeigt. *bei Verwendung der mitgelieferten OT-Klemmen, E= 6 mm Schritt 5 Installieren Sie den OT-Anschluss und drücken Sie ihn fest. Schritt 6 Stapeln Sie die OT-Klemmen auf die OT/DT-Klemmen der AC-Kabel und befestigen Sie die Kabel an den entsprechenden Klemmen.
  • Seite 56 5 Elektrischer Anschluss Benutzerhandbuch Phase-Kabel PE-Kabel: GEFAHR Stellen Sie sicher, dass die OT-Klemmen des Netzkabels an denOT/DT-Klemmen des AC-Kabels angebracht sind. Andernfalls kann es zu Überhitzung oder sogar zu Verbrennungen kommen. OT/DT-Klemme des AC-Kabels OT-Terminal des Tracker-Systems OT-Terminal des Tracker-Systems OT/DT-Klemme des AC-Kabels Schritt 7 Ziehen Sie das Kabel vorsichtig zu sich, um eine feste Verbindung zu gewährleisten, und ziehen Sie die Überwurfmutter im Uhrzeigersinn an.

  • Seite 57: Rs485-Kommunikation

    Benutzerhandbuch 5 Elektrischer Anschluss - - ENDE Auf der Unterseite des Wechselrichters befinden sich drei Kommunikationsanschlüsse COM1, COM2,COM3 und COM4. Wählen Sie das Kommunikationsendgerät gemäß den Bedingungen vor Ort aus. Ein Trennschalter (≥ 800 V) und eine Sicherung (16 A, gM) müssen zwischen dem Wechselrichter und dem Trackingsystem-Schaltkasten installiert werden.

  • Seite 58: Rs485-Kommunikationssystem

    5 Elektrischer Anschluss Benutzerhandbuch Der Port RS485_1 wird zum Anschluss des Loggers verwendet, um den Datenaustausch mit einem PC oder anderen Überwachungsgeräten zu ermöglichen. Der Port RS485_2 dient zum Anschluss von Kom- munikationsgeräten des Trackingsystems, um den Datenaustausch mit dem Ortungssystem zu ermög- lichen.

  • Seite 59: Kommunikationssystem Mit Mehreren Wechselrichtern

    Benutzerhandbuch 5 Elektrischer Anschluss Wechselrichter LOGGER Kommunikationssystem mit mehreren Wechselrichtern Bei mehreren Wechselrichtern können alle Wechselrichter über RS485-Kabel in der Art einer Verkettung angeschlossen werden. Das Kommunikationskabel des Trackingsystems kann an den Port RS485_2 ei- nes beliebigen Wechselrichters in der Verkettung angeschlossen werden. Tracker Wechselrichter 1 Wechselrichter 2 (N-1)

  • Seite 60: Verdrahtungsverfahren (Klemmenblock)

    5 Elektrischer Anschluss Benutzerhandbuch Wechselrichter 1 Wechselrichter 2 (N-1) Wechselrichter N Anlagenüberwachungsstation LOGGER Abbildung 5-5 Konfiguration des DIP-Schalters (N ≥ 15) Die Länge des RS485-Kabels darf 1.200 m nicht überschreiten. Wenn mehrere Wechselrichter an den Datensammler Logger3000 angeschlossen sind, muss die Anzahl der zulässigen Verkettungen und die Anzahl der Geräte, die angeschlossen werden dürfen, den Anforderungen entsprechen (siehe Benutzerhandbuch für den Logger3000).

  • Seite 61: Sps-Kommunikationsverbindung

    Schritt 5 Ziehen Sie das Kabel vorsichtig zu sich, um eine feste Verbindung zu gewährleisten, und ziehen Sie die Überwurfmutter im Uhrzeigersinn an. - - ENDE 5.10 SPS-Kommunikationsverbindung Mit einem eingebauten SPS-Kommunikationsmodul kann der Wechselrichter mit der von SUNGROW bereitgestellten PLC BOX kommunizieren. Die spezifische Verdrahtungsmethode ist im Benutzerhand- buch der PLC BOX beschrieben.

  • Seite 62: Trockenkontakt-Anschluss

    • Im Falle einer SPS-Kommunikation muss das Wechselstromkabel ein mehradriges Kabel sein und nicht mehrere einadrige Kabel. • Die SPS-Box ist ein optionales Gerät, das bei Sungrow bestellt werden kann. • Die SPS-Box führt die Datenkommunikation direkt über das AC-Ausgangskabel des Wechselrichters durch und erspart so das Verlegen und Warten von speziellen Kommunikationskabeln.

  • Seite 63: Anforderungen Für Gleichstromseite

    Benutzerhandbuch 5 Elektrischer Anschluss Verwenden Sie die LED-Kontrollleuchten oder zur Verfügung stehende Geräte, um festzustellen, ob sich der Wechselrichter im fehlerhaften Zustand befindet. Die folgenden Abbildungen zeigen die typi- schen Anwendungen von Arbeits- und Öffnerkontakt: Wechselrichter innen Wechselrichter innen Fehler auftritt, löst das Relais aus.

  • Seite 64: Verdrahtungsverfahren

    5 Elektrischer Anschluss Benutzerhandbuch Wechselrichter innen Passiver Schalter Abbildung 5-8 Lokaler Stoppkontakt Stellen Sie bei der Verdrahtung von DI-Trockenkontakten sicher, dass der maximale Verdrahtungsab- stand den Anforderungen in „10.2 Verdrahtungsabstand des DI-Trockenkontakts“ entspricht. 5.11.2 Verdrahtungsverfahren Beachten Sie die Verdrahtung des Klemmenblocks, die in Kapitel „5.9.3 Verdrahtungsverfahren (Klem- menblock)“...
  • Seite 65 Benutzerhandbuch 5 Elektrischer Anschluss - - ENDE...

  • Seite 66: Inbetriebnahme

    6. Inbetriebnahme 6.1 Inspektion vor der Inbetriebnahme Überprüfen Sie folgende Punkte, bevor Sie den Wechselrichter starten: • Der Gleichstromschalter des Wechselrichters und der externe Leistungsschalter sind getrennt. • Der Wechselrichter muss für Betrieb, Wartung und Service zugänglich sein. • Es befinden sich keine Gegenstände auf dem Wechselrichter. •...

  • Seite 67: Isolarcloud-App

    7. iSolarCloud-App 7.1 Kurze Einführung Die iSolarCloud-App kann über WiFi eine Kommunikationsverbindung zum Wechselrichter aufbauen, wodurch eine nahezu vollständige Wartung des Wechselrichters ermöglicht wird. Benutzer können die App verwenden, um grundlegende Informationen, Alarme und Ereignisse anzuzeigen, Parameter fest- zulegen oder Protokolle herunterzuladen etc. *Falls das Kommunikationsmodul Eye oder WiFi verfügbar ist, können Benutzer über die iSolar- Cloud-App auch per mobiler Datenverbindung oder WiFi eine Kommunikationsverbindung zum Wech- selrichter herstellen und so eine Fernwartung am Wechselrichter durchführen.

  • Seite 68: Funktionsübersicht

    7 iSolarCloud-App Benutzerhandbuch iSolarCloud 7.3 Funktionsübersicht Die App bietet Funktionen zur Anzeige und Einstellung von Parametern, wie in der folgenden„Abbil- dung 7-1 Menübaum“ dargestellt. iSolarCloud Home Störung und Aufzeichnung Betriebsdaten System-Parameter Ertragsaufzeichnungen Laufzeit Verlaufsdatensatz Betriebsparameter PID-Parameter Ereignisaufzeichnungen Wirkleistungsregelung Parameter der Leistungsregelung Mehr Einstellungen Kommunikationsparameter...
  • Seite 69 Der anfängliche Benutzername lautet „user” und das Passwort „pw1111” oder „111111“. Dieses sollte zum Erhalt der Kontosicherheit geändert werden. Wenden Sie sich an SUNGROW, um das erweiterte Konto und das entsprechende Passwort zu erhalten, um die Wechselrichterparameter für den Netzschutz und die Unterstützung von Netzen festzulegen.

  • Seite 70: Startbildschirm

    7 iSolarCloud-App Benutzerhandbuch Entsprechend den örtlichen Normen einstellen Abbildung 7-4 Initialisieren von Schutzparametern HINWEIS Setzen Sie die Schutzparameter zurück, wenn die Ländereinstellung falsch ist. Andernfalls kann ein Fehler auftreten. In der europäischen Region, wie z. B. Niederlande, Schweden, Dänemark, deren Netzcode der EN50549 entspricht, wählen Sie den Parameter EN50549_1 (LV-Netzanschluss) oder EN50549_2 (MV-Netzanschluss).

  • Seite 71: Bezeichnung

    Benutzerhandbuch 7 iSolarCloud-App Abbildung 7-5 Startbildschirm Tabelle 7-1 Beschreibung des Startbildschirms Bezeichnung Beschreibung Datum und Uhrzeit Systemdatum und Uhrzeit des Wechselrichters Aktueller Betriebszustand des Wechselrichters Zustand des Einzelheiten finden Sie in Tab. 7-2 Beschreibung des Wechselrichters Wechselrichterstatus. Aktueller Zustand der PID-Funktion Einzelheiten siehe Tab. Zustand der PID-Funktion 7-3 Beschreibung des PID-Funktionsstatus Anzeige der PV-Erzeugungsleistung, Einspeiseleistung usw.

  • Seite 72: Betriebsdaten

    7 iSolarCloud-App Benutzerhandbuch Tabelle 7-2 Beschreibung des Wechselrichterstatus Status Beschreibung Nach dem Einschalten erkennt der Wechselrichter den maximalen Leistungspunkt (MPP) des PV-Arrays und wandelt den Gleichstrom in Wechselstrom um. Dies ist der normale Betriebsmodus. Stop Der Wechselrichter ist gestoppt. Der Wechselrichter stoppt den Betrieb durch manuelles „Stoppen“...
  • Seite 73 Benutzerhandbuch 7 iSolarCloud-App Abbildung 7-6 Betriebsinformationen Die Betriebsinformationen umfassen die PV-Informationen, Wechselrichterinformationen, Eingangs- und Ausgangsinformationen. Tabelle 7-4 Betriebsinformation Klassifizierung Parameter Beschreibung Strang n Spannung Die Eingangsspannung des n-ten Strangs PV-Informationen Strang n Strom Der Eingangsstrom des n-ten Strangs Total On-grid Laufzeit Tägliche On-grid Laufzeit...

  • Seite 74: Verlaufsdatensatz

    7 iSolarCloud-App Benutzerhandbuch Klassifizierung Parameter Beschreibung DC-Leistung insgesamt Gesamteingangsleistung DC-Seite Eingang MPPT x Spannung Die Eingangsspannung des x-ten MPPT MPPT x Strom Der Eingangsstrom des x-ten MPPT Tägliche Ausbeute Monatliche Ausbeute Jährliche Ausbeute Aktueller Wirkleistungswert des Aktiv-Leistung insgesamt Wechselrichters Aktueller Blindleistungswert des Gesamtblindleistung Wechselrichters Aktueller Scheinleistungswert des...

  • Seite 75: Störungsalarmaufzeichnungen

    Benutzerhandbuch 7 iSolarCloud-App Abbildung 7-7 Verlaufsdatensatz Auf dem Bildschirm „Verlaufsdatensatz“ können Benutzer die Alarmaufzeichnungen, die Aufzeichnun- gen über den Stromertrag und die Ereignisaufzeichnungen überprüfen. 7.7.1 Störungsalarmaufzeichnungen Tippen Sie auf „ “, um Fehler- und Alarmaufzeichnungen anzuzeigen, wie in der folgenden Abbildung dargestellt.

  • Seite 76: Stromertragsaufzeichnungen

    7 iSolarCloud-App Benutzerhandbuch Abbildung 7-9 Detaillierte Informationen zu Fehlermeldungen 7.7.2 Stromertragsaufzeichnungen Der Benutzer kann sich verschiedene Energieaufzeichnungen anzeigen lassen: Leistungskurve, tägli- ches Energie-Histogramm, monatliches Energie-Histogramm und jährliches Energie-Histogramm. Tabelle 7-5 Erläuterung der Stromertragsaufzeichnungen Parameter Beschreibung Zeigt die Leistungsabgabe von 5 Uhr morgens bis 23 Uhr abends an einem einzelnen Tag.

  • Seite 77: Ereignisaufzeichnungen

    Benutzerhandbuch 7 iSolarCloud-App Abbildung 7-10 Leistungskurve Tippen Sie auf den Zeitbalken am oberen Rand des Bildschirms, um ein Zeitsegment auszu- wählen und sich die entsprechende Leistungskurve anzeigen zu lassen. Wischen Sie nach links, um das Histogramm der Stromerträge zu prüfen 7.7.3 Ereignisaufzeichnungen Klicken Sie auf „...

  • Seite 78: Einstellung Der Parameter

    7 iSolarCloud-App Benutzerhandbuch Abbildung 7-11 Mehr 7.8.1 Einstellung der Parameter Tippen Sie auf „ “, um den Einstellungsbildschirm aufzurufen, wie in der folgenden Abbildung gezeigt. Abbildung 7-12 Einstellungen • System-Parameter Tippen Sie auf „ “, um den Bildschirm mit den System-Parametern aufzurufen, auf dem Anweisungen für das Hochfahren/Herunterfahren an den Wechselrichter gesendet werden, Datum und Uhrzeit eingestellt werden und Informationen wie ARM-Softwareversion und MDSP-Softwareversion angezeigt werden können, wie in der...
  • Seite 79 Benutzerhandbuch 7 iSolarCloud-App Tippen Sie auf „ “, um den Bildschirm Betriebsparameter aufzurufen, wie in der fol- genden Abbildung dargestellt. Abbildung 7-14 Betriebsparameter • Laufzeit Tippen Sie auf „ “, um den Bildschirm Laufzeit aufzurufen, auf dem Sie die Laufzeit und die Wiederverbindungszeit einstellen können, wie in der folgenden Abbildung dargestellt.
  • Seite 80 7 iSolarCloud-App Benutzerhandbuch Tippen Sie auf „ “, um den Bildschirm „AFCI-Parameter“ aufzurufen, auf dem die AFD-Selbsttestfunktion und die AFCI-Aktivierungsfunktion aktiviert oder deaktiviert werden können; außerdem kann der AFD-Alarm gelöscht werden, wie in der folgenden Abbildung dargestellt. Abbildung 7-17 AFCI-Parameter •...
  • Seite 81 Benutzerhandbuch 7 iSolarCloud-App Definition/ Parameter Bereich Einstellungsbeschreibung Der Schalter zur Begrenzung der Begrenzung der Wirkleistung Aktivieren/Deaktivieren Ausgangsleistung. Das Verhältnis zwischen der Wirkleistungsgrenzverhältnis begrenzten Ausgangsleistung und 0%~100% der Nennleistung in Prozent. Abschaltung bei Begrenzung Abschaltung bei Begrenzung der Aktivieren/Deaktivieren der Wirkleistung auf 0% Wirkleistung auf 0% Tabelle 7-7 Blindleistungsregelung Definition/...
  • Seite 82 7 iSolarCloud-App Benutzerhandbuch Definition/ Parameter Bereich Einstellungsbeschreibung Kurve A/Kurve C: 0,800~1,000 QP_K3 — Kurve B: [-0.600~0.600]*- Aktive Überlastrate/1000 QP_EnterVoltage — 100,0 %~110,0 % QP_ExitVoltage — 90,0 %~100,0 % QP_EXitPower — 1,0 %-20,0 % QP_EnableMode — Ja/Nein Q(U)-Kurve Auswahl der Q(U)-Kurve. Kurve A/Kurve B/Kurve C* Voreingestellte Netzspannung U1, QU_V1...
  • Seite 83 Benutzerhandbuch 7 iSolarCloud-App Definition/ Parameter Bereich Einstellungsbeschreibung Voreingestellte unbedingte Zu- und Ja/Nein/Ja, begrenzt durch QU_EnableMode Abgangsfunktion Q (U). QU_Limited PF Value — 0-0,95 Kurve A **Kurve C ist reserviert und entspricht derzeit der Kurve A.

  • Seite 84: Kommunikationsparameter

    7 iSolarCloud-App Benutzerhandbuch Oberer Oberer Q/Sn Anz Q/Sn Anz Hysterese Netzspan- Netzspan- nung nung Hysterese Unterer Unterer Q/Sn Kap Q/Sn Kap Kurve B Abbildung 7-19 Q(U)-Kurve Kurve B Kurve A Obere untere Kap PF KAP kapazitiv Untere Leistung Untere Leistung obere Leistung obere Leistung induktiv...

  • Seite 85: Firmware-Update

    Benutzerhandbuch 7 iSolarCloud-App 7.8.2 Firmware-Update Vorbereitung des Firmware-Update-Pakets Wenden Sie sich an den Lieferanten oder an Sungrow, um das Update-Paket (.zip-Datei) zu erhalten, und speichern Sie das Paket im angegebenen Pfad. • Pfad (Android-System): Stammverzeichnis /iscFiles • Speichermethode (iOS-System): Verbinden Sie das Mobiltelefon über ein Datenkabel mit dem Com- puter, suchen Sie den Ordner iSolarCloud-Anwendung über iTunes, iMazing oder iTools und kopieren...
  • Seite 86 Abbildung 7-23 Passwort ändern Das Passwort muss aus 8-20 Ziffern bestehen, einschließlich Buchstaben und Zahlen.

  • Seite 87: Außerbetriebnahme Des Systems

    8. Außerbetriebnahme des Systems 8.1 Trennen des Wechselrichters Für Wartungs- oder andere Servicearbeiten muss der Wechselrichter ausgeschaltet werden. Gehen Sie wie folgt vor, um den Wechselrichter von der AC- und DC-Stromquelle zu trennen. Andernfalls kommt es zum Auftreten tödlicher Spannungen oder zur Beschädigung des Wechselrichters. Schritt 1 Trennen Sie den externen AC-Schutzschalter und sichern Sie ihn gegen Wiedereinschalten.

  • Seite 88: Entsorgung Des Wechselrichters

    8.3 Entsorgung des Wechselrichters Der Benutzer trägt die Verantwortung für die Entsorgung des Wechselrichters. HINWEIS Einige Teile und Vorrichtungen des Wechselrichters wie z. B. die Kondensatoren können die Umwelt verschmutzen. Entsorgen Sie das Produkt nicht mit dem Hausmüll, sondern gemäß den am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott.

  • Seite 89: Fehlersuche Und Wartung

    Netz wieder normalisiert Die transiente Netzspannung ist höher als hat. Wenn der Fehler wiederholt auftritt, der Standardwert wenden Sie sich bitte an SUNGROW In der Regel wird die Netzverbindung des Wechselrichters wieder hergestellt, wenn sich das Netz wieder normalisiert hat. Wenn der Fehler wiederholt auftritt: 1.

  • Seite 90: Fehlercode Beschreibung

    Untergrenze des 2. Prüfen Sie, ob die Schutzparameter Wechselrichters. über die App oder das LCD richtig eingestellt sind. 3. Wenn der Fehler nicht durch die voranstehenden Gründe verursacht wird und bestehen bleibt, kontaktieren Sie bitte den Service von Sungrow.
  • Seite 91 Lösungen zu finden, wenn nicht normal an das Netz angeschlossen der Netzparameter außerhalb des werden eingestellten Werts liegt. 2. Wenn der Fehler nicht durch die voranstehenden Gründe verursacht wird und bestehen bleibt, kontaktieren Sie bitte den Service von Sungrow.
  • Seite 92 Normalzustand befindet. Modulleistung ist übermäßig groß und liegt außerhalb des normalen Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Service von SUNGROW. Betriebsbereichs des Wechselrichters. In der Regel wird die Netzverbindung des Wechselrichters wieder hergestellt, wenn sich das Netz wieder normalisiert hat.
  • Seite 93 Wechselstrom- und Gleichstromschalter nach 15 Minuten erneut, um den Wechselrichter neu zu starten. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Service von SUNGROW. Warten Sie, bis der Wechselrichter sich wieder im Normalzustand befindet. Trennen Sie die Wechselstrom- und...
  • Seite 94 15 Minuten erneut, um den Wechselrichter neu zu starten. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Service von SUNGROW. Halten Sie den Wechselrichter an und Niedrige Umgebungstemperatur, die trennen Sie ihn vom Netz. Starten Sie...
  • Seite 95 15 Minuten erneut, um den Wechselrichter neu zu starten. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Service von SUNGROW. 1. Prüfen Sie, ob der x-te PV-Strang angeschlossen werden muss. Wenn nicht, ignorieren Sie den Alarm.
  • Seite 96 Sie den Fehler über die App. Ausfall der Schutzselbstprüfung auf der Netzseite Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Service von SUNGROW. 1. Prüfen Sie, ob das Wechselstromkabel korrekt angeschlossen ist. 2. Prüfen Sie, ob die Isolation zwischen...
  • Seite 97 3. Wenn der Fehler nicht durch die voranstehenden Gründe verursacht wird und bestehen bleibt, kontaktieren Sie bitte den Service von SUNGROW. *Die Codes 220 bis Code 227 beziehen sich jeweils auf PV 5 bis PV 12. 1. Prüfen Sie, ob der entsprechende Strang verpolt ist.
  • Seite 98 Strang x Rückwärtsverbindungsalarm 2. Wenn der Fehler nicht durch die voranstehenden Gründe verursacht wird und bestehen bleibt, kontaktieren Sie bitte den Service von Sungrow. *Die Codes 564 bis 571 entsprechen jeweils Strang 17 bis 24. 1. Prüfen Sie, ob das entsprechende Modul geschützt ist.

  • Seite 99: Wartung

    Starten Sie den Wechselrichter nur dann neu, wenn der Fehler, der die Sicherheitsfunktionen des Wechselrichters beeinträchtigt, beseitigt ist. Da der Wechselrichter keine zu wartenden Bauteile enthält, dürfen interne Bauteile niemals eigenmächtig ausgetauscht werden. Bei Wartungsbedarf wenden Sie sich bitte an SUNGROW. SUNGROW haftet nicht für Schäden, die durch eigenmächtige Veränderungen verursacht wurden.

  • Seite 100: Routinemäßige Wartung

    9 Fehlersuche und Wartung Benutzerhandbuch 9.2.1 Routinemäßige Wartung Pos. Verfahren Zeitpunkt Überprüfen Sie die Temperatur und die Staubmenge des Wechselrichters. Reinigen Sie das Wechselrichtergehäuse Sechs Monate bis ein Jahr bei Bedarf. System sauber (abhängig vom Staubgehalt in der Überprüfen Sie, ob der Luft.) Lufteinlass und der Luftauslass in gutem Zustand...

  • Seite 101: Lüfterwartung

    Lüfterwartung GEFAHR • Stoppen Sie den Wechselrichter und trennen Sie ihn vor der Wartung von allen Stromversor- gungsquellen. • Im Wechselrichter existiert noch eine tödliche Spannung. Bitte warten Sie mindestens 5 Mi- nuten und führen Sie dann die Wartungsarbeiten durch. •...
  • Seite 102 10 Anhang Benutzerhandbuch Schritt 4 Ziehen Sie das Lüftermodul heraus, reinigen Sie den Lüfter mit einer weiche Bürste oder einem Staubsauger und ersetzen Sie Teile, wenn nötig. Schritt 5 Gehen Sie wie oben beschrieben vor, um den Lüfter auf der anderen Seite des Wechselrich- ters zu entfernen.

  • Seite 103: Anhang

    10. Anhang 10.1 Technische Daten Parameter SG250HX Eingang (DC) Max. PV-Eingangsspannung 1500 V PV-Eingangsspannung/Start 600 V / 600 V Start-Eingangsspannung Nominale PV- Eingangsspannung Nominale Eingangsspannung 1160 V MPP-Spannungsbereich 600~1500 V MPP-Spannungsbereich für Nennleistung 860~1300 V Anzahl der unabhängigen MPP-Eingänge Max. Anzahl von PV-Strängen pro MPPT Max.

  • Seite 104: Allgemeine Daten

    10 Anhang Benutzerhandbuch Parameter SG250HX PV-Strangstromüberwachung Q bei Nacht An-ti PID und PID-Heilungsfunktion Überspannungsschutz DC Typ II / AC Typ II Allgemeine Daten Abmessungen (B*H*T) 1051*660*363 mm Gewicht 99kg Verfahren zur Isolierung Transformatorlos Grad des Schutzes IP66 Stromverbrauch in der Nacht <2 W...

  • Seite 105: Verdrahtungsabstand Des Di-Trockenkontakts

    Benutzerhandbuch 10 Anhang 10.2 Verdrahtungsabstand des DI-Trockenkontakts Der maximale Verdrahtungsabstand des DC-Trockenkontakts muss den Anforderungen in der nach- stehenden Tabelle entsprechen. Der Verdrahtungsabstand L ist die Gesamtlänge aller DI-Signalkabel. LK bezieht sich auf die Kabellänge zwischen der DI-Trockenkontaktklemme des k Wechselrichters -ten und der entsprechenden Klemme des (k-1...

  • Seite 106: Qualitätssicherung

    Andernfalls ist SUNGROW berechtigt, die Einhaltung der Qualitätsgarantie zu verweigern. Zustand • Nach dem Austausch werden unqualifizierte Produkte von SUNGROW verarbeitet. • Der Kunde räumt SUNGROW einen angemessenen Zeitraum für die Reparatur fehlerhafter Geräte ein. Haftungsausschluss Unter folgenden Umständen ist SUNGROW berechtigt, die Einhaltung der Qualitätsgarantie zu verwei- gern: •...

  • Seite 107: Kontaktinformationen

    Für eine optimale technische Unterstützung benötigen wird folgende Informationen: • Gerätetyp • Seriennummer des Geräts • Fehlercode/-bezeichner • Kurze Beschreibung des Problems China (HQ) Australien Sungrow Power Supply Co., Ltd Sungrow Australia Group Pty. Ltd. Hefei Sydney +86 551 65327834 +61 2 9922 1522 service@sungrowpower.com service@sungrowpower.com.au...
  • Seite 108 10 Anhang Benutzerhandbuch Rumänien Türkei Servicepartner - Elerex Sungrow Deutschland GmbH Türkei +40 241762250 Istanbul service@sungrow-emea.com +90 216 663 61 80 service@sungrow-emea.com U.S.A, Mexiko Sungrow Power UK Ltd. Sungrow USA Corporation Milton Keynes Phoenix +44 (0) 01908 414127 +1 833 747 6937 service@sungrow-emea.com...
  • Seite 109 Clean power for all Sungrow Power Supply Co., Ltd. Anschrift: No.1699 Xiyou Rd.,New & High Technology Industrial Development Zone, 230088, Hefei, P. R. China. Internet: www.sungrowpower.com E-Mail: info@sungrow.cn Tel: +86 551 6532 7834 / 6532 7845 Änderungen ohne vorherige Ankündigungen bleiben vorbehalten.
