7.8.2 Montage des Werkstücks in der RGV
1. Durchmesser des Werkstücks messen.
2. Stellen Sie die Höhe und den Winkel der Anlage durch Lösen und Fixieren der Hebel ein.

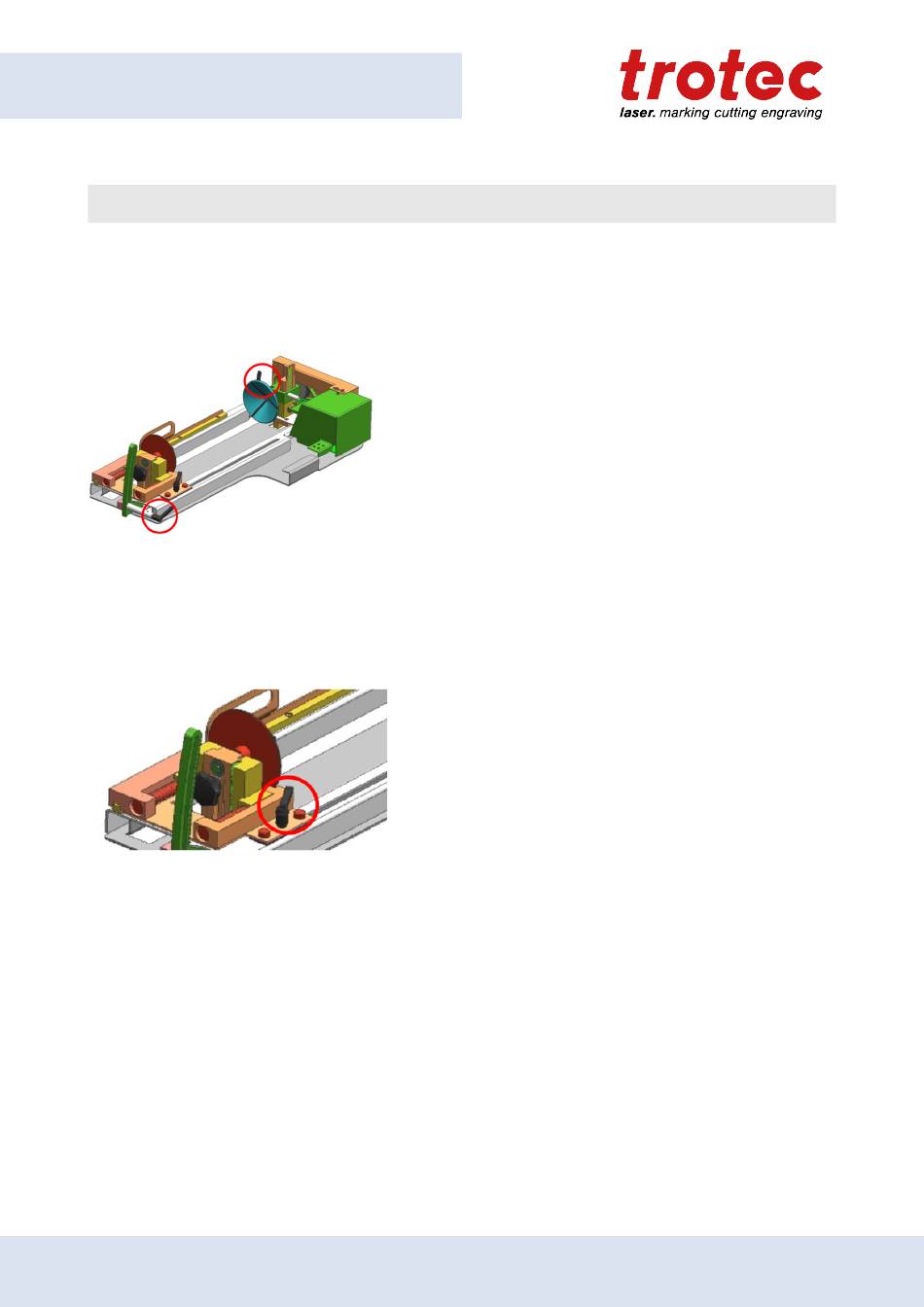

Abbildung 3: Hebel für Fixierung der Höhe und
Winkel
3. Lösen Sie den Schieberegler mithilfe des Hebels, um das Werkstück zwischen den beiden Konus oder
Rollen einzuspannen.
Abbildung 4: Schieberegler inklusive Hebel
4. Schalten Sie den Laser ein. Die Achse verfährt automatisch über die Mitte der Rundgravurvorrichtung.
5. Positionieren Sie den Arbeitskopf über das Werkstück an der Position, an der Sie gravieren möchten.
6. Fokussieren Sie das Werkstück mit dem Fokustool. Die Gravurfläche muss parallel zur X-Achse sein.
Gegebenenfalls können Sie dies mit Hilfe der Winkelverstellung anpassen. Linsenkopf nicht berühren.
