FONCTIONNEMENT DU MOTEUR
3. Retirer
5. Réinstaller correctement la barre de
réglage.
6. Abaissez doucement le moteur hors-
bord.
Ajustement d'angle de relevage (type à
relevage manuel de type RC)
Ajustement d'angle du tableau arrière
1. Arrêtez le moteur.
2. Placez en marche avant
3. Placez le moteur hors-bord en
position relevée.

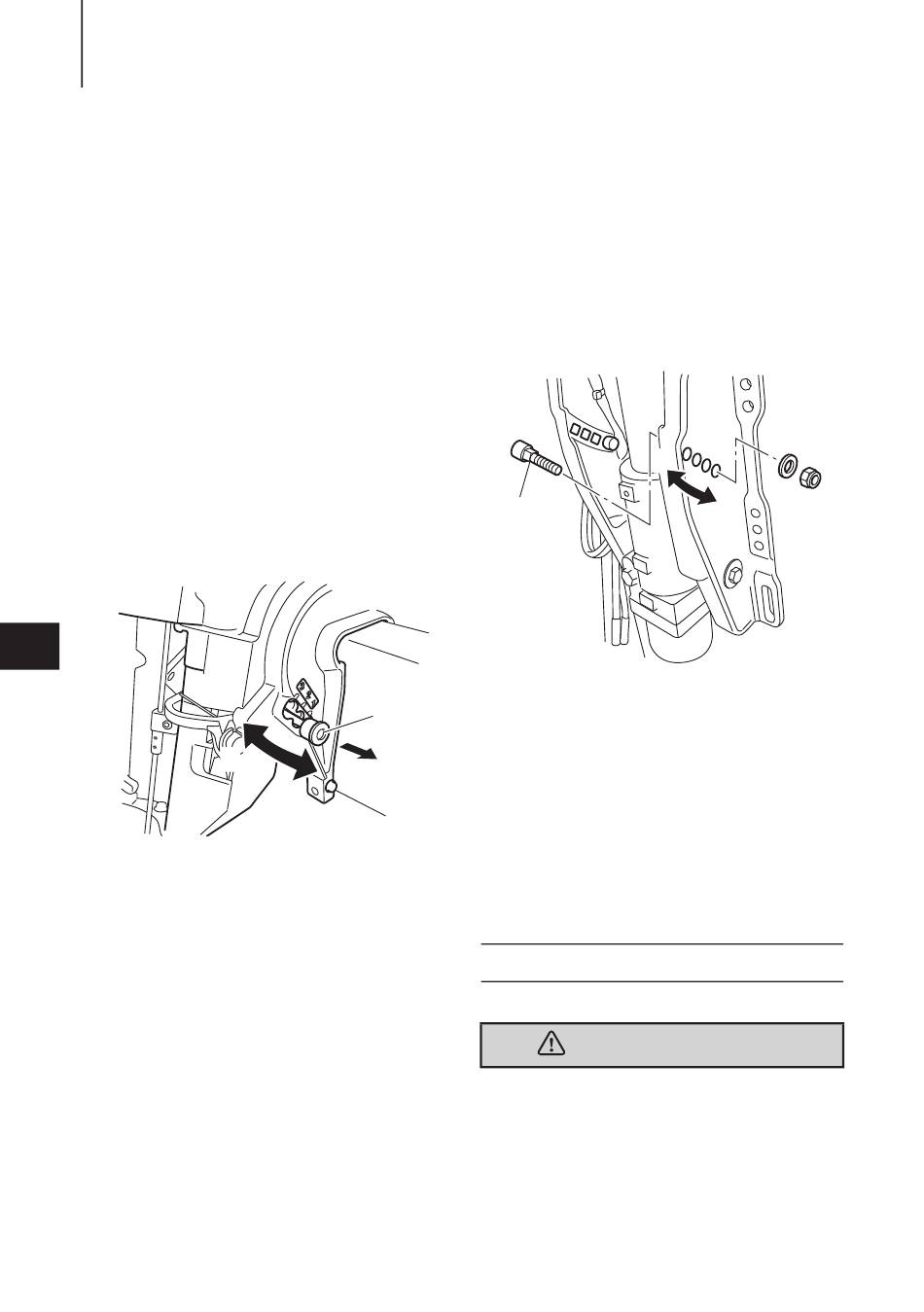

4. Changer la position de la goupille de
verrouillage de relevage comme il
l'est illustré dans l'image suivante.
7
1. Bouton de préréglage
2. Tirer
3. Plus haut
4. Partie inférieure
5. Réinstallez le bouton de préréglage
en toute sécurité.
6. Abaissez doucement le moteur hors-
bord.
Ajustement d'angle de relevage (type à
relevage assisté)
Ajustement d'angle du tableau arrière
1. Arrêtez le moteur.
1
2 3
2
4
ENOF01425-0
2. Activez l'interrupteur du dispositif
de relevage et relevez le moteur
hors-bord.
3. Verrouiller le relevage avec la butée
de relevage.
4. Changer la position de la goupille de
verrouillage de relevage comme il
l'est illustré dans l'image suivante.
1
1. Goupille de verrouillage de relevage
2. Plus haut
3. Partie inférieure
5. Réinstallez la goupille de verrouillage
en toute sécurité.
6. Activez l'interrupteur du dispositif
de relevage et abaissez le moteur
hors-bord.
ENOM00060-A

8. Relever et abaisser

ENOW00055-0
AVERTISSEMENT
Ne relevez pas ni n'inclinez le moteur hors-
bord quand des baigneurs ou des passagers
se trouvent à proximité pour éviter qu'ils
soient pris entre le bloc du moteur hors-
2 2
3
ENOF01426-0
