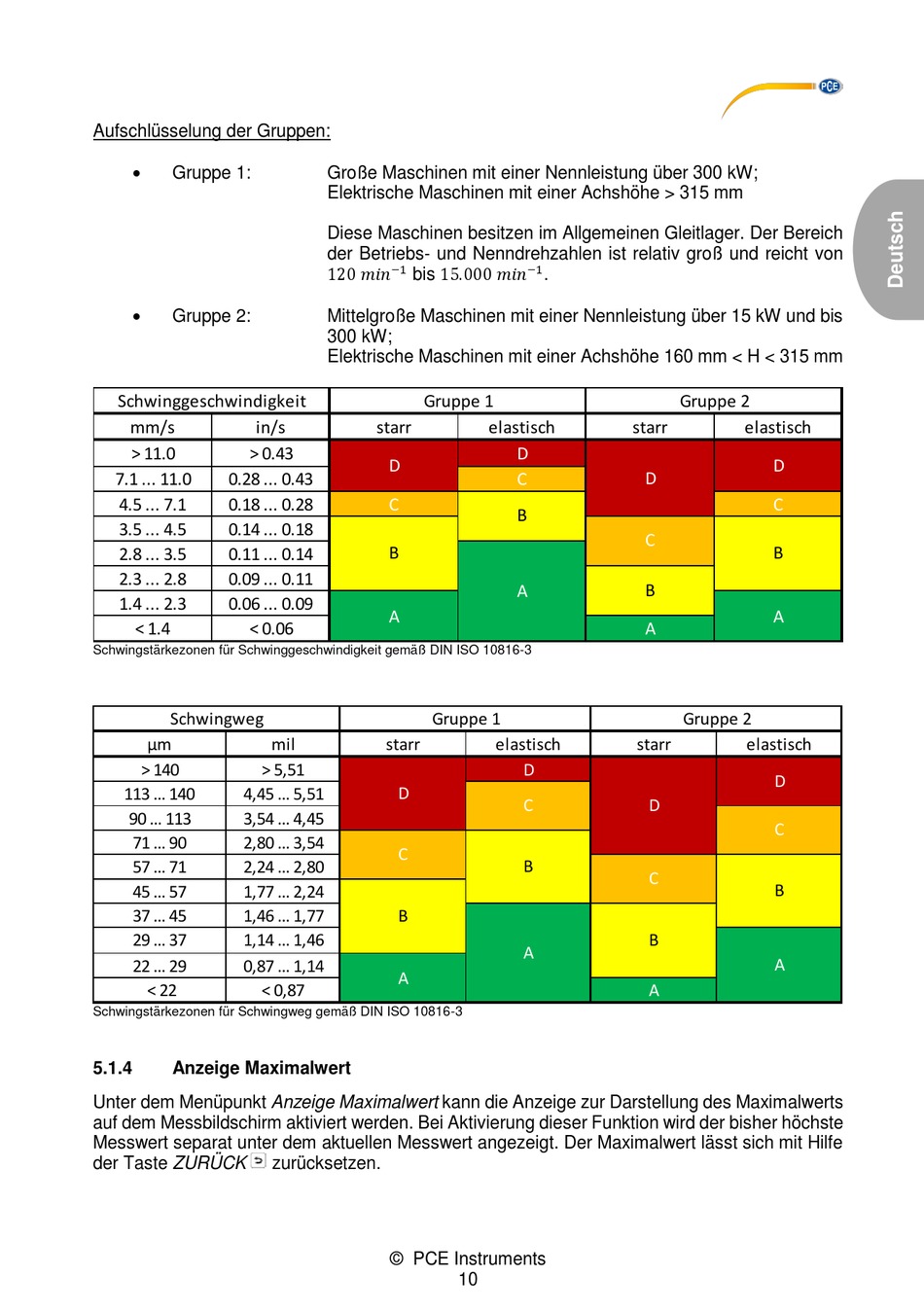

Aufschlüsselung der Gruppen:

Gruppe 1:

Gruppe 2:
Schwinggeschwindigkeit
mm/s in/s
> 11.0 > 0.43
7.1 ... 11.0 0.28 ... 0.43
4.5 ... 7.1 0.18 ... 0.28
3.5 ... 4.5 0.14 ... 0.18
2.8 ... 3.5 0.11 ... 0.14
2.3 ... 2.8 0.09 ... 0.11
1.4 ... 2.3 0.06 ... 0.09
< 1.4 < 0.06
Schwingstärkezonen für Schwinggeschwindigkeit gemäß DIN ISO 10816-3
Schwingweg
µm
> 140 > 5,51
113 ... 140 4,45 ... 5,51
90 ... 113 3,54 ... 4,45
71 ... 90 2,80 ... 3,54
57 ... 71 2,24 ... 2,80
45 ... 57 1,77 ... 2,24
37 ... 45 1,46 ... 1,77
29 ... 37 1,14 ... 1,46
22 ... 29 0,87 ... 1,14
< 22 < 0,87
Schwingstärkezonen für Schwingweg gemäß DIN ISO 10816-3
5.1.4 Anzeige Maximalwert
Unter dem Menüpunkt Anzeige Maximalwert kann die Anzeige zur Darstellung des Maximalwerts
auf dem Messbildschirm aktiviert werden. Bei Aktivierung dieser Funktion wird der bisher höchste
Messwert separat unter dem aktuellen Messwert angezeigt. Der Maximalwert lässt sich mit Hilfe
der Taste ZURÜCK
Große Maschinen mit einer Nennleistung über 300 kW;
Elektrische Maschinen mit einer Achshöhe > 315 mm
Diese Maschinen besitzen im Allgemeinen Gleitlager. Der Bereich
der Betriebs- und Nenndrehzahlen ist relativ groß und reicht von
−1
120 ������ bis 15.000 ������
Mittelgroße Maschinen mit einer Nennleistung über 15 kW und bis
300 kW;
Elektrische Maschinen mit einer Achshöhe 160 mm < H < 315 mm
Gruppe 1
starr
D
C
B
A
Gruppe 1
mil starr
D
C
B
A
zurücksetzen.
