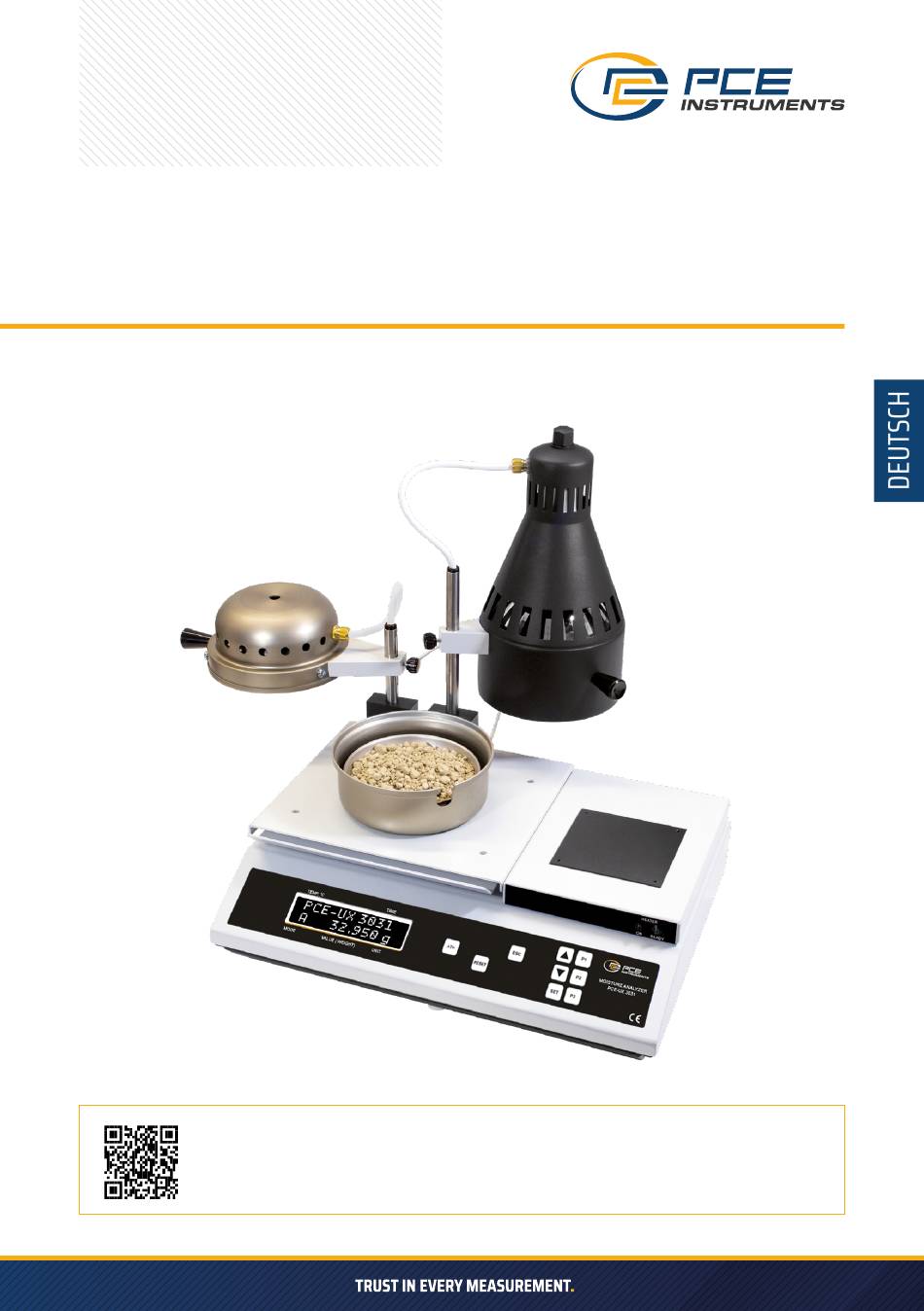

- Seite 1 BEDIENUNGSANLEITUNG FEUCHTEBESTIMMER PCE-UX 3011 / PCE-UX 3011G / PCE-UX 3011Q / PCE-UX 3011HQ / PCE-UX 3031 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Verwendungszweck
» hohe Reproduzierbarkeit » Automatisches oder zeitgesteuertes Beenden der Messung » Trocknungsprogramme (optional) PCE-UX 3011/ PCE-UX 3011Q/ PCE-UX 3011HQ » Temperaturgeregelte Infrarothellstrahler 250 W, 40 ... 200 C » Infrarotquarzstrahler 375W, 105 ... 360 °C / 600°C » Edelstahltrocknungsschale 111 mm Durchmesser PCE-UX 3031 »... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Gerät nur aufrechtstehend transportieren und keinen Stößen aussetzen. Das Gerät immer waagerecht und auf einer vibrationsfreien Unterlage betreiben, Luftzug vermeiden. Vor Arbeiten am Gerät (z. B. Strahlerwechsel) Nie an den heißen (leuchtenden) Strahler Netzstecker ziehen! fassen, Verletzungsgefahr! Eingriffe nur von geschultem Fachpersonal vornehmen lassen. -
Seite 4: Übersicht
Grundsätzlich nur spezielles PCE-UX-Zubehör verwenden. Gerät während der Messung nicht verschieben, es entstehen dadurch Messfehler. Kein Material auf der Waagschale belassen, wenn keine Messung erfolgen soll. Die Geräte nur im Originalkarton mit Originalverpackungsmaterial versenden. PCE-UX Feuchtebestimmer sind Einzelgeräte und nicht dazu bestimmt in laufendenden Produktionsabläu- fen diese zu steuern. - Seite 5 INBETRIEBNAHME Beachten Sie für die Inbetriebnahme der PCE-3011HQ die Aufbauanleitung im Anhang. 1. 1 Das Gerät auf eine möglichst waagerechte, vor Zugluft geschützte und feste, vibrationsfreie Unterlage stellen. Am besten geeignet sind Standorte in Raumecken, Räume mit nur einem Zugang und schwere Tische auf Betonböden.
-
Seite 6: Bedienung
BEDIENUNG Display und Tasten TEMP. °C TIME PCE-UX 3001 MOISTURE ANALYZER 0.000 g PCE-UX 3001 Series MODE VALUE ( WEIGHT) UNIT Tarataste und Nullstellen Taste zum Eingang in das Reinheitsgrad der Gewichtsanzeige Menü u. Bewegen im Menü bei Gips Taste zum Zurücksetzten Taste zum Eingang in das Programmspeicher des Prozessorprogramms... -
Seite 7: Menu Temperature
EINSTELLUNGEN IM MENÜ Das Menü für die Voreinstellungen des Gerätes wird mit den Tasten UP oder DOWN erreicht. In dieser Anleitung wird von der Reihenfolge der Menüpunkte mit Taste AB ausgegangen. Die Bedienung des Menüs folgt einer einheitlichen Struktur: UP oder DOWN > Einstellen der Parameter >... - Seite 8 TEMP. °C TIME TEMPERATURE Q HEATER: 359°C MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME TEMPERATURE Der Wert ist gespeichert Q HEATER:360°C√ MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME MENU TEMPERATURE MODE VALUE ( WEIGHT) UNIT Die Temperatur, die am Gerät eingestellt wird, bezieht sich auf die Wärmestrahlung, welche auf die zu trocknende Probe trifft.
- Seite 9 Hier können eingestellt werden: 1. Gewichtsabnahme in mg hier sollte ein Wert eingestellt werden, der ca. 0,1 % der Einwaage entspricht, z.B. 10 g Einwaage, 10 mg TEMP. °C TIME AUTOMATIC WEIGHT LOSS mg MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME WEIGHT LOSS mg 07 mg...
- Seite 10 TEMP. °C TIME INTERVAL 20 SEC √ MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME AUTOMATIC START AFTER MIN MODE VALUE ( WEIGHT) UNIT 3. Beginn der Abfrage in Min Stellen Sie ein, wie lange die Proben ohne Eingriff der Automatik auf jeden Fall getrocknet werden soll. Normalerweise sind die werkseitig eingestellten 3 Minuten ausreichend.
- Seite 11 Timereinstellung wie unten mit Quarzstrahler beschrieben. Die Werte für den Hell-Strahler und den Quarz-Strahler (nur PCE-UX 3031) werden unabhängig vonein- ander eingegeben. Beide Strahler können unabhängig voneinander über die Automatik oder den Timer gesteuert werden. TEMP. °C TIME MENU AUTO/TIMER Q MODE VALUE ( WEIGHT) UNIT...
- Seite 12 Maßeinheit Feuchte TEMP. °C TIME Trockensubstanz MENU Feuchte ATRO UNIT TS in g/1000 Restgewicht Gewichtzunahme MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME UNIT MOISTURE MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME UNIT MOISTURE √ MODE VALUE ( WEIGHT) UNIT TEMP.
- Seite 13 Druckereinstellungen TEMP. °C TIME MENU Bei Geräten ohne Drucker muss Anzahl der Drucke „1“ sein! PRINTER MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME PRINTER NUMBER OF PRINTS MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME NUMBER OF PRINTS bis 9 1 PRINT MODE VALUE ( WEIGHT)
- Seite 14 Datenausgabe für externen Drucker (Fremdfabrikat) TEMP. °C TIME MENU DATA OUTPUT MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME Mit Linefeed wird ein DATA OUTPUT zusätzliches LF über NO LF die Schnittstelle gesendet (werkseitig ohne LF). MODE VALUE ( WEIGHT) UNIT TEMP.
- Seite 15 Datum und Uhrzeit TEMP. °C TIME MENU DATE + TIME MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME DATE + TIME 12.11.24 13:54 MODE VALUE ( WEIGHT) UNIT Mit „UP/DOWN“ Tag einstellen, dann „SET“ drücken. Mit „UP/DOWN“ Monat einstellen, dann „SET“ drücken. Mit „UP/DOWN“...
- Seite 16 Kalibrieren der Waage TEMP. °C TIME Folgen Sie dem Menü, MENU verwenden Sie zum Kalibrieren ein 200 g Gewicht F1. MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME CALIBRATE? SET OR ESC MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME IF BALANCE EMPTY, aufliegende Schale muss...
-
Seite 17: Menu Language
Beispiel des PCE-UX 3031D: Wenn Ihr Gerät einen Programmspeicher besitzt, erscheint im Display oben links beim Typ PCE-UX 3011 „HP“ und eine Ziffer von 1-9, beim Typ PCE-UX 3011Q und PCE-UX 3011HQ „QP“ und eine Ziffer von 1-9, beim Typ PCE-UX 3031 entweder „HP“ und eine Ziffer von 1-9 für den Hellstrahler, oder „QP“... - Seite 18 Unter dem Programmpunkt 1 sind werkseitig die Standardparameter eingestellt. Über die Taste P2 können die jeweiligen Trocknungsparameter abgespeichert bzw. geändert werden. Trocknungsparameter sind: Temperatur und die Parameter der Automatik oder des Timers. TEMP. °C TIME MEMORY AUTOMATIC 1 MODE VALUE ( WEIGHT) UNIT TEMP.
- Seite 19 OPEN MENU XXXXX XXXXX √ Pin eingeben MODE VALUE ( WEIGHT) UNIT MODE VALUE ( WEIGHT) UNIT Die PIN muss aus Ziffern bestehen. Falls Sie die PIN mal vergessen haben, können Sie bei PCE Instruments eine PIN bekommen. AUFBAU PCE-UX 3011HQ...
-
Seite 20: Ablauf Einer Feuchtebestimmung
ABLAUF EINER FEUCHTEBESTIMMUNG Das Gerät ist am Netz angeschlossen und mit aufgelegter Trocknungsschale eingeschaltet, die Anzeige zeigt einen Gewichtswert. Waage mit der Tara-Taste auf Null stellen, Anzeige: „0,000 g“. Etwa 10 g Probenmaterial gleichmäßig auf der Schale verteilen und den Stillstand der Anzeige abwarten. Strahler über die Probe schwenken. - Seite 21 Für Materialien die sich nach dem Trocknen nur schwer von der Schale entfernen lassen, oder auf dem PCE-UX 052 bei 550°C verascht werden sollen, empfehlen wir Aluschalen zu verwenden, die schnell und kostengünstig aus Alufolien mit der PCE-UX Folienpresse hergestellt werden können. Glührückstandsbestimmung in Verbindung mit dem Schnellverascher PCE-UX 052 (Sonderausführung G ) Für die Glührückstandsbestimmung, ermitteln Sie zunächst die Trockensubstanz, wie im Abschnitt Ablauf...
- Seite 22 TEMP. °C TIME Mit UP/DOWN können Sie zwischen PCE-UX 3001 Glührückstand (GR), Glühverlust (GV) und dem zuvor ermittelten Wert der 20.35% GR Trockensubstanz (TS) und deren Restgewicht (RT) wählen. MODE VALUE ( WEIGHT) UNIT TEMP. °C TIME Nach Drücken der Taste ESC wird das Gerät in den PCE-UX 3001 Wiegemodus zurückgesetzt.
-
Seite 23: Datenschnittstelle
Wird gleichzeitig der Eingebaute Drucker genutzt, kann das Druckbild des Druckers nicht optimal erscheinen. Es werden aber alle Daten ausgedruckt. ZUBEHÖR Edelstahl-Trocknungsschale 10000282 Probenträger PCE-UX 3011/ 3031 (2 Stück im Lieferumfang enthalten) Schalenzange 10000230 zum Anheben der Schale (Im Lieferumfang enthalten) -
Seite 24: Menüaufbau Auf Einen Blick Über Die Up-Taste
MENÜAUFBAU AUF EINEN BLICK ÜBER DIE UP-TASTE Menü Menü Sprache Sprache, DEUTSCH Menü CAL Kalibrieren? SET oder ESC <set> Wenn Waage leer, SET drücken! <set> Bitte warten; 500g auflegen, dann SET drücken <set> Bitte warten; 500g entfernen, dann warten CAL beendet! SET drücken <set> Menü... -
Seite 25: Mögliche Fehler
Vor Luftzug schützen MODE VALUE ( WEIGHT) UNIT Schalenträgerumgebung Schalenträgerumgebung verschmutzt vorsichtig reinigen Gedächtnisverlust Waage defekt PCE Instruments kontaktieren TEMP. °C TIME PCE-UX 3001 Waage bekommt kein Strom PCE Instruments kontaktieren TIMEOUT-BALANCE Waage hat keine Verbindung zur PCE Instruments kontaktieren MODE... - Seite 26 Was Sie tun können Menü Eingabe der Menü ist gesperrt Menüsperre aufheben, Trocknungsparameter nicht an die verantwortliche Person möglich wenden oder PCE Instruments kontaktieren Menüsperre kann nicht 5-stellige Pin zum Aufheben der PCE Instruments kontaktieren aufgehoben werden Menüsperre falsch Messung...
-
Seite 27: Pflege Und Wartung
Fehler Ursache Was Sie tun können Waage läuft Unruhiger Standort Auf vibrationsfreien Untergrund stellen Luftzug Vor Luftzug schützen Schalenträgerumgebung Schalenträgerumgebung verschmutzt vorsichtig reinigen Sonstiges Strahler bleibt nicht Stellschraube am Säulenhalter Stellschraube etwas zurückgeschwenkt zu lose einschrauben PFLEGE UND WARTUNG » Achten Sie darauf, dass keine Schmutzpartikel in das Gerät gelangen. -
Seite 28: Technische Daten
TECHNISCHE DATEN Waage: Wägebereich bis 220g Auflösung 0,1 g Probenvolumen max. 95 cm³ Waagschale 110 mm rund Für die Feuchtebstimmung: Einwaage beliebig ab ca. 5 g, empfohlen ab 10 g Strahlerleistung Infrarot-Strahler 250 Watt Quarzstrahler 375Watt Abschaltauomatik automatisches Trocknen bis zur Gewichtskonstanz, nach 3 Kriterien für I-Strahler und Q-Strahler getrennt einstellbar: Abfragebeginn, Abfrageintervall, Gewichtsverlust/Abfrageintervall Temperartur... - Seite 29 ZUBEHÖR Edelstahl-Trocknungsschale 10000282 Probenträger PCE-UX 3011/ 3031 (2 Stück im Lieferumfang enthalten) Schalenzange 10000230 zum Anheben der Schale (Im Lieferumfang enthalten) Netzkabel H1000019 Netzanschluss (im Lieferumfang enthalten) Kalibriergewicht F1 200 g 10000403 zum Kalibrieren der Waage Alufolien 130 mm x 0,3 mm...
-
Seite 30: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
