Gerät warten und instand setzen
7.3 Hardware ausbauen und einbauen
7.3.7
Prozessor wechseln
Voraussetzung
● Das Gerät ist geöffnet.
● Ein passender Prozessor
Auf der Grundplatine des Geräts darf nur ein freigegebener Prozessor eingebaut werden.
Wenn der Prozessortyp geändert wird, dann muss anschließend ein BIOS-Update
durchgeführt werden, damit der passende Microcode geladen wird. Informationen zu
Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter:
– Ansprechpartner (http://www.siemens.de/automation/partner)
– After Sales Information System SIMATIC IPC (http://www.siemens.de/asis)
Vorgehensweise
1. Entfernen Sie die Schrauben am CPU-Kühlkörper.
2. Nehmen Sie den Kühlkörper ab.
3. Entriegeln Sie den Hebel

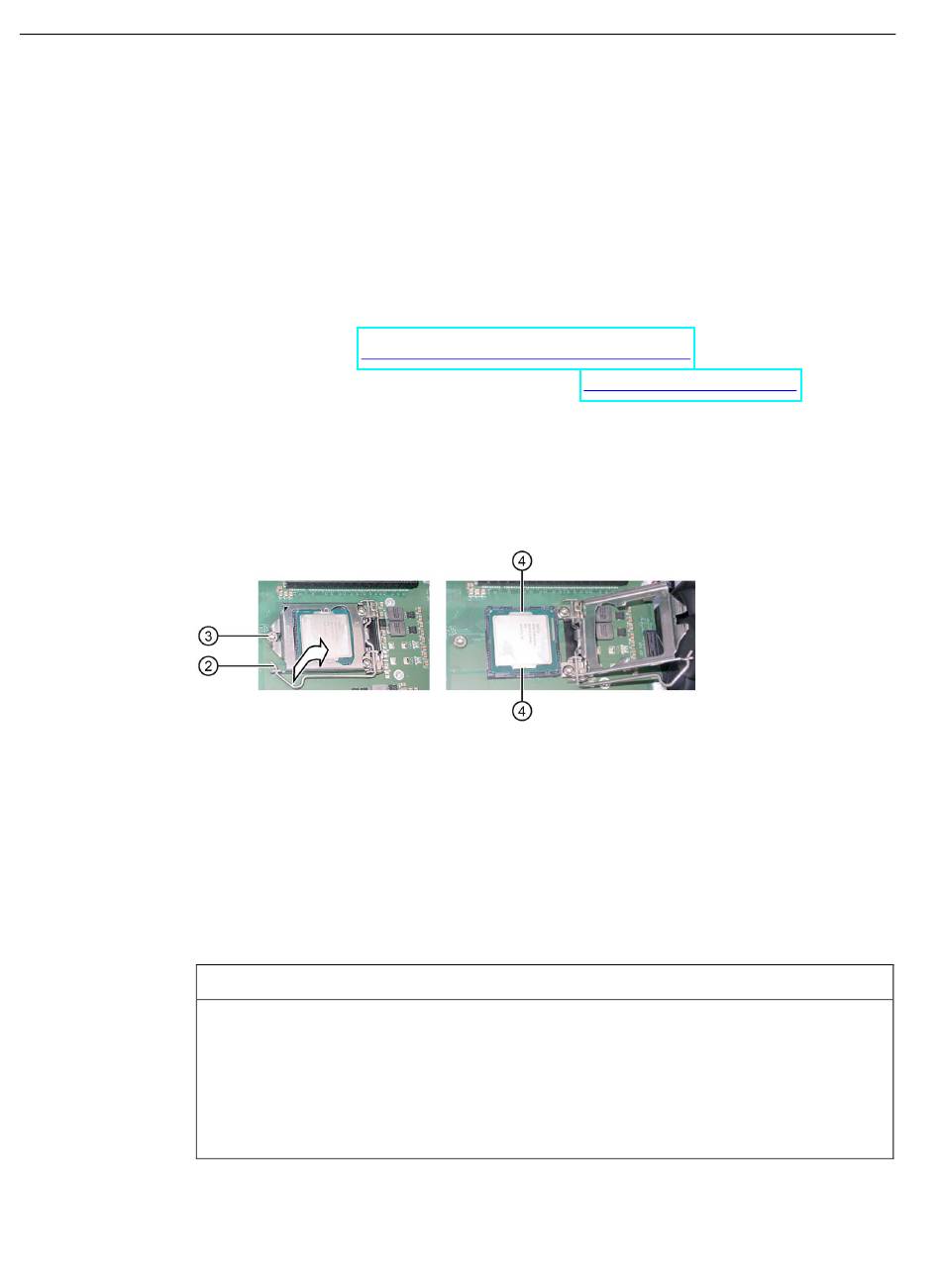

nach hinten. Der Halterahmen gibt den Prozessor frei (Abbildung ähnlich).
4. Entnehmen Sie den Prozessor seitlich an der Griffleiste
Prozessor mit seinen Anschlüssen (siehe Technische Angaben, Kapitel "EGB-Richtlinie").
5. Setzen Sie den neuen Prozessor, wie in der Abbildung dargestellt, auf den Sockel.
Achten Sie beim Einsetzen des Prozessors darauf, dass die Kodierung am Prozessor
und am Sockel übereinstimmen.
6. Klappen Sie den Hebel
die Schraube
7. Drücken Sie den Hebel ganz nach unten und verriegeln Sie ihn wieder.
8. Setzen Sie den Kühlkörper wieder auf den Prozessor und schrauben Sie ihn fest.
92
③
umfasst.
ACHTUNG
Beschädigung des Prozessors
Die Verriegelungsmechanismus kann verklemmt sein. Beim Herunterdrücken wird die
Verriegelung beschädigt. Der Prozessor wird vom Halterahmen nicht korrekt arretiert.
Fehlfunktionen können die Folge sein.
• Wenden Sie keine zu große Kraft an.
• Klappen Sie den Hebel wieder zurück und versuchen Sie es erneut.
②
des Prozessor-Halterahmens und klappen Sie ihn ganz
②
wieder nach vorn. Achten Sie darauf, dass der Halterahmen
④
. Berühren Sie dabei nicht den
SIMATIC IPC1047
Betriebsanleitung, 07/2019, A5E45118473-AB
