6.3.1
Hinweise zu den Erweiterungskarten
Steckplatznummerierung

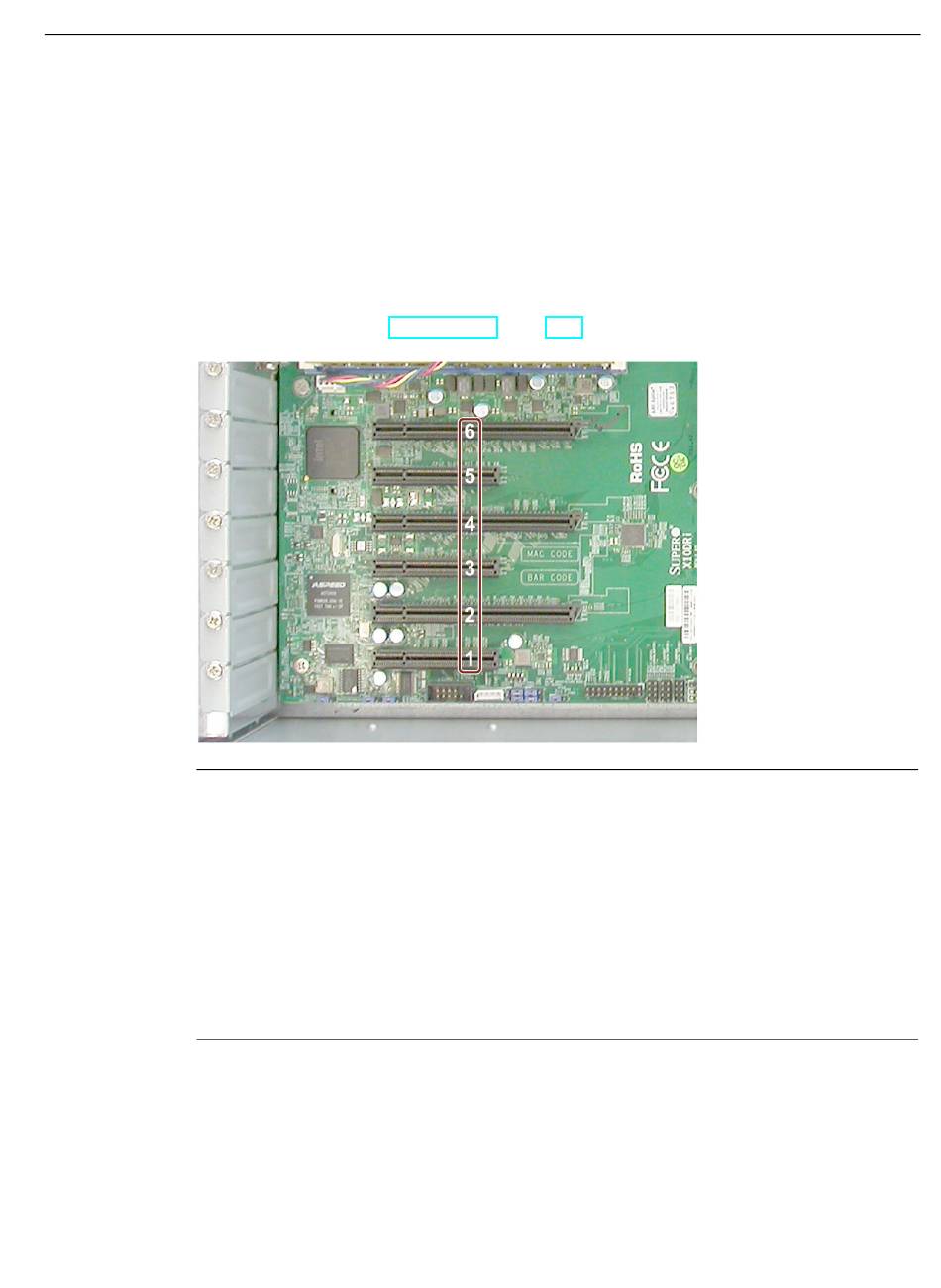

Die folgende Abbildung zeigt die Nummerierung der Steckplätze. Nähere Informationen beim
Hersteller, siehe Kapitel "Grundplatine (Seite 110)".
Hinweis
Einschränkungen bei der Belegung der Steckplätze
• Eine Grafikkarte belegt jeweils einen Steckplatz (Single Slot) oder zwei Steckplätze (Dual
Slot).
• Auf der Grundplatine haben zwei Dual Slot-Grafikkarten Platz in den Steckplätzen 1-2
und 3-4. Für die zweite COM-Schnittstelle ist dann kein Platz mehr.
• Die zweite COM-Schnittstelle benötigt den Steckplatz 1. Verwenden Sie für eine Dual
Slot-Grafikkarte dann die Steckplätze 3-4.
• Verwenden Sie nicht gleichzeitig eine lüfterlose und eine selbstlüftende Grafikkarte.
Setzen Sie nur Grafikkarten vom gleichen Lüftertyp ein: nur lüfterlose oder nur
selbstlüftende Grafikkarten.
Hinweis für lange PCIe-Erweiterungskarten
Bei langen PCI-/PCIe-Erweiterungskarten können Anschlüsse auf der Grundplatine verdeckt
werden.
SIMATIC IPC1047
Betriebsanleitung, 07/2019, A5E45118473-AB
