3. SPOSÓB MONTAŻU
3. Przymocowanie tylnej płyty pilota przewodowego do podłoża

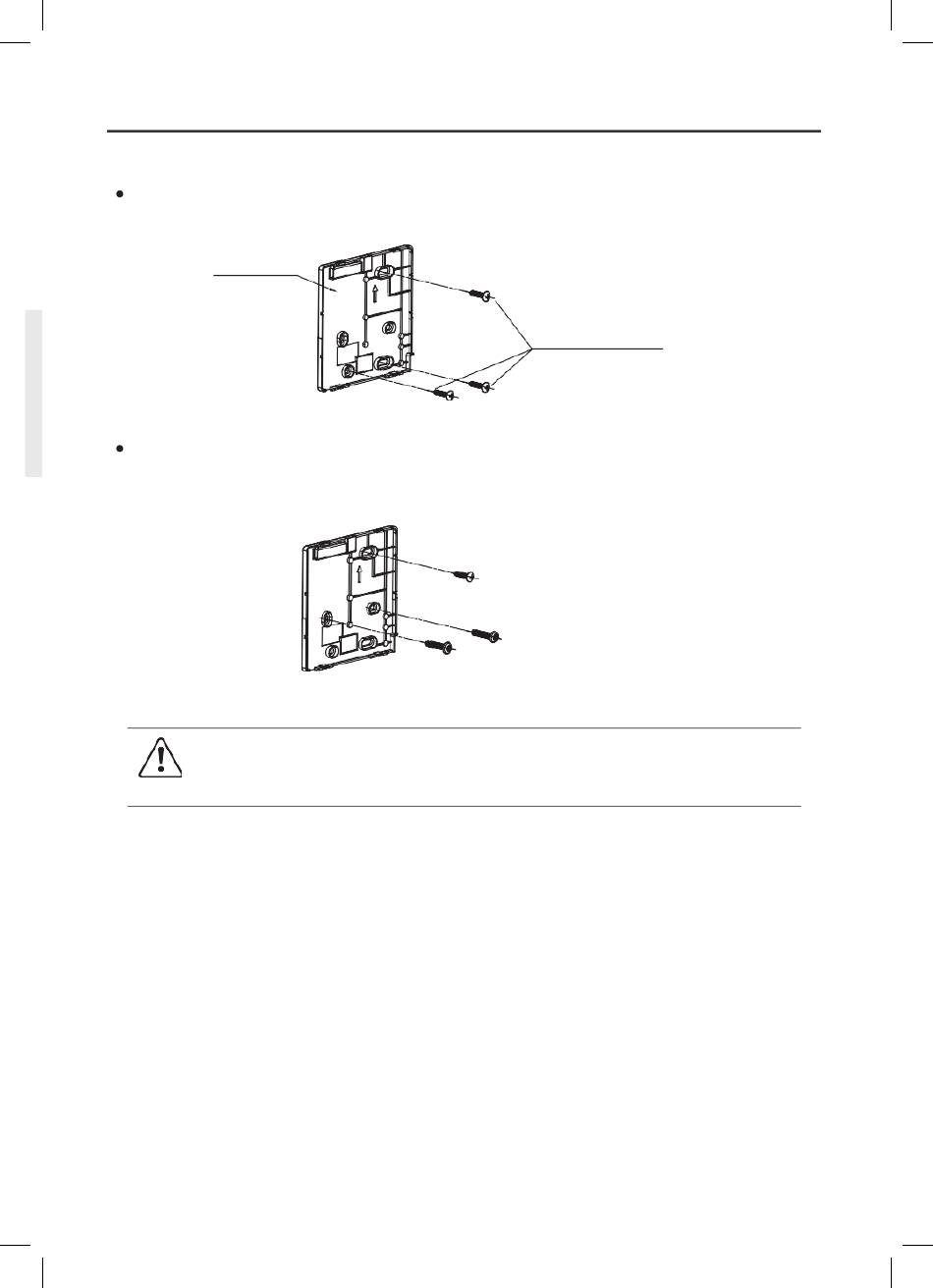

W przypadku montażu nawierzchniowego przykręć tylną płytę do podłoża 3 śrubami
(M4x20) z kołkami rozporowymi. (Rys. 3-3)
Tylna płyta
Za pomocą dwóch śrub M4x25 przymocuj tylną płytę do skrzynki przyłączowej nr 86, zaś
za pomocą jednej śruby M3,9x25 przykręć tylną płytę do ściany. (Rys. 3-4)
UWAGA
Montaż wymaga płaskiego, równego podłoża. Nie wolno zbyt mocno
wkręcać śrub, aby nie odkształciła się tylna płyta pilota przewodowego.
Śruby (M4x20)
Otwór na 1 śrubę M3,9x25 wkręcaną w podłoże
Otwory na 2 śruby M4x25 wkręcane w skrzynkę
przyłączową nr 86
Rys. 3-4
24
Rys. 3-3
