6.2. Herstellung Cockpit und Hutze

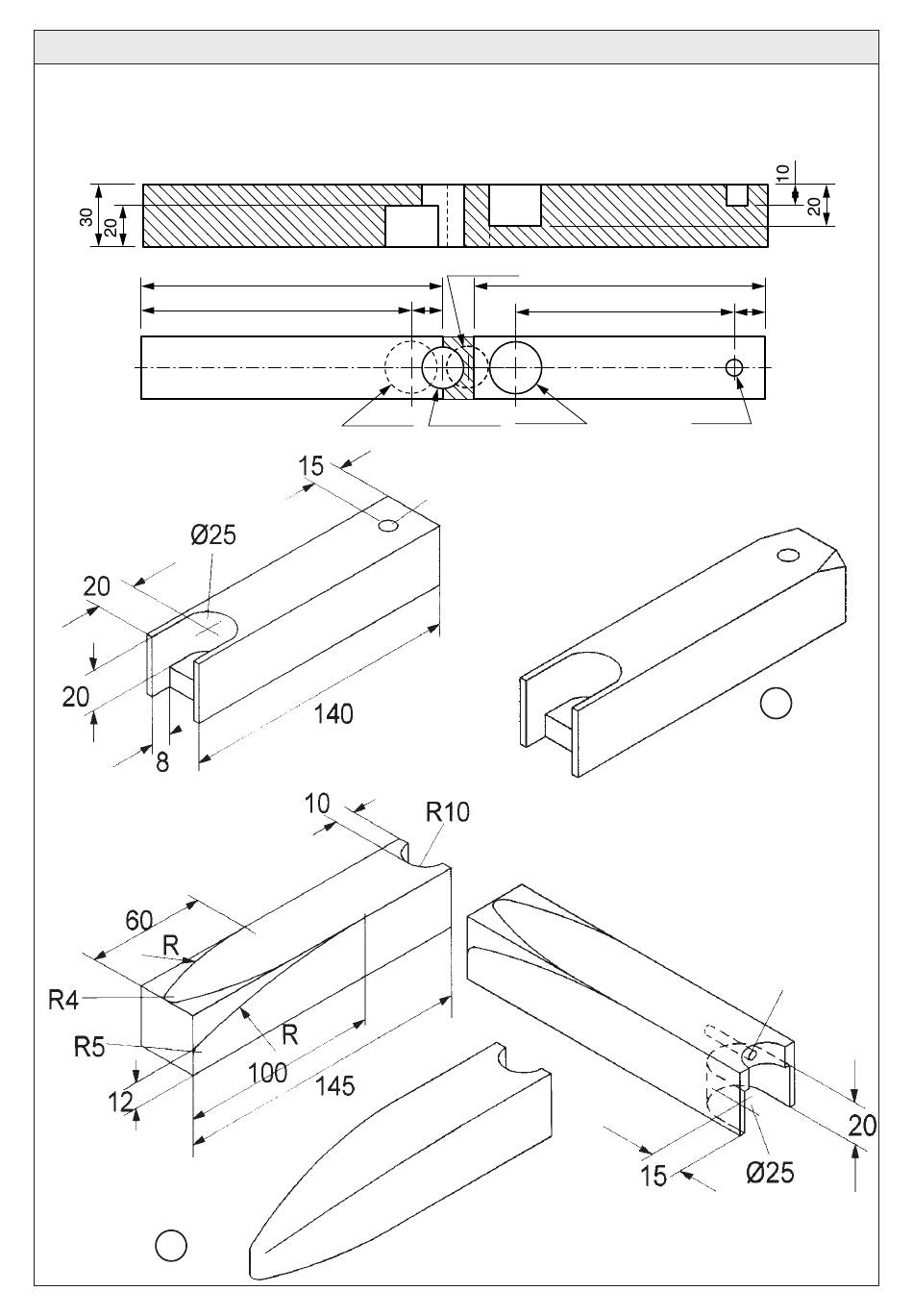

6.2.1 Aus der Leiste (3) nach Zeichnung das Cockpitvorder- und -hinterteil gestalten.
Hinweis:
Erst bohren, dann die Leisten ablängen!
Bohrungen ø 20/25 mm nur von einer Lehrkraft bohren lassen!
Ø 20
145
140
130
15
105
15
Ø 25
Ø 8
Ø 25
Ø 20
ø 8/10 tief
Cockpit-Hinterteil
3
ø 4/10 tief
Cockpit-Vorderteil
3
Vergleiche auch Grundplattenschablone S.11
6
