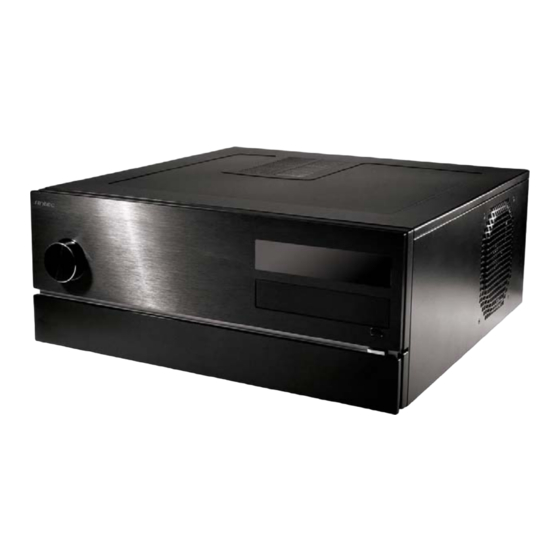

Die hohe Qualität der Produkte von Antec wird durch ständige Optimierung und Weiterentwicklung sichergestellt. Daher ist es möglich, dass Ihr neues Gehäuse in einigen Details nicht genau mit den Beschreibungen in dieser Bedienungsanleitung übereinstimmt. Dabei handelt es sich jedoch nur um eine Verbesserung, es besteht kein Anlass zur Sorge.
Installation des Mainboards Die Installation von CPU, RAM oder Erweiterungskarten wird in diesem Handbuch nicht beschrieben. Anweisungen zu Einbau und Fehlersuche finden Sie im Handbu- ch des Mainboards. Legen Sie das Gehäuse so ab, dass die offene Seite nach oben weist. Vergewissern Sie sich, dass Sie die richtige E/A-Platine für Ihr Mainboard haben.
übereinstimmt. Wenn Sie beabsichtigen, den vorderen FireWire-Port an eine mit einem externen IEEE-1394-Stecker ausgestattete IEEE-1394-Einsteckkarte anzus- chließen, benötigen Sie einen internen FireWire-Adapter. Einen solchen können Sie über die Antec-Website unter http://www.antec.com/StoreFront.bok (Teilenummer 30031) bestellen. Mit diesem Adapter können Sie den vorderen IEEE-1394-Port mit dem externen Anschluss verbinden.
Seite 5
Pinbelegung für den vorderen IEEE-1394-Stecker Signalbezeichnungen Signalbezeichnungen TPA+ TPA– Masse Masse TPB+ TPB– +12V +12V (Mit Sicherung) (Mit Sicherung) Fest (Kein Pin) Masse Anschluss des eSATA-Ports An einem an den vorderen Ports befestigten Kabel befindet sich ein SATA-Stecker für die Verbindung mit einem standardmäßigen SATA-Anschluss auf Ihrem Mainboard. Anschluss der Audio-Ports (AC’97 und HDA) Im Lieferumfang befinden sich ein standardmäßiger 10-poliger Intel®-AC’97-Anschluss und ein 10-poliger Intel®...
Bevor Sie weitere Hardware installieren, stellen Sie sicher, dass Ihr Netzteil ausgeschaltet und von der Stromversorgung getrennt ist. Das Gehäuse ist mit einem 24-poligen Netzadapter ausgestattet. Verbinden Sie diesen mit dem 24-poligen ATX Stromanschluss des Netzteils. Verbinden Sie dann das 3-polige Netzkabel des Displays mit dem 3-poligen Stecker auf dem 24-poligen Adapter.
Seite 7
Entfernen Sie die Festplattenklammer, indem Sie die vier Schrauben oben lösen. Installieren Sie Ihre Festplatte in der Klammer, indem Sie die beiliegenden Spezialschrauben durch die unteren Silikonunterlagen führen. Instal- lieren Sie die Platte so, dass die Seite mit den Kabeln mit dem schwarzen Pfeil an der Klammer ausgerichtet ist (siehe Abb.
Seite 8
Drehzahl Eingangs- Statischer Akustisches Eingangs- Luftfluss U/MIN stromstärke Druck Rauschen leistung High 0,24 A 2,24 m³ / min 2,54 mm-H 30 dBA 2,9 W 2000 (Max.) (79 CFM) (0, 10 Zoll H Medium 1,59 m³ / min 1,53 mm-H 0,2A 28 dBA 2,4 W 1600...
Der untere Lufteinlass Das Gehäuse verfügt unterhalb der HDD- und Netzteilkammer über Lufteinlässe. Durch diese gelangt kühlende Luft zu den Festplatten und zur Mainboard-Kammer, die dann von den 120 mm bzw. 140 mm TriCool™-Lüftern nach außen abgeleitet wird. Hinweis: Platzieren Sie das Fusion Remote Max nicht auf einer weichen oder sonstigen Unterlage, durch die die Lufteinlässe blockiert werden.
Seite 10
RM200 Anwendung beenden: Aktives Fenster oder iMEDIAN HD [ALT+F4] schließen. Netz: PC ein-/ausschalten (Netzschalter ebenfalls auf internem Empfänger vorhanden) Aufzeichnen Mediensteuerung Gruppe 1: Play/Pause/Stop/Open/Prev/Next/Rew/F.Fwd Maus/Tastatur: Umschalten des PAD-Controllers zwischen Maus und Tastatur Rücktaste: Vorheriges Menü anzeigen Auswahl/Leertaste PAD-Controller: Mauscursorsteuerung & 4-Wege-Pfeiltasten Windows Start 10.
