PS6000 Wartung der Hardware
Bevor Sie ein Steuermodul entfernen:
• Legen Sie eine Erdungsmanschette an, wie beschrieben im Abschnitt
Erdungsmanschette verwenden auf Seite 1-6.
• Trennen Sie alle seriellen Kabel und Netzwerkkabel vom Steuermodul. Optional
können Sie die Netzwerkkabel wieder mit dem funktionierenden Steuermodul
verbinden, um ununterbrochenen Datenzugang zu gewährleisten.
So entfernen Sie ein Steuermodul:
1. Öffnen Sie die Verschlüsse am Steuermodul, indem Sie den
Öffnungsmechanismus zusammendrücken und die Verschlüsse nach außen
drehen. So wird das Steuermodul vom Array getrennt. Siehe Abbildung 3-4.

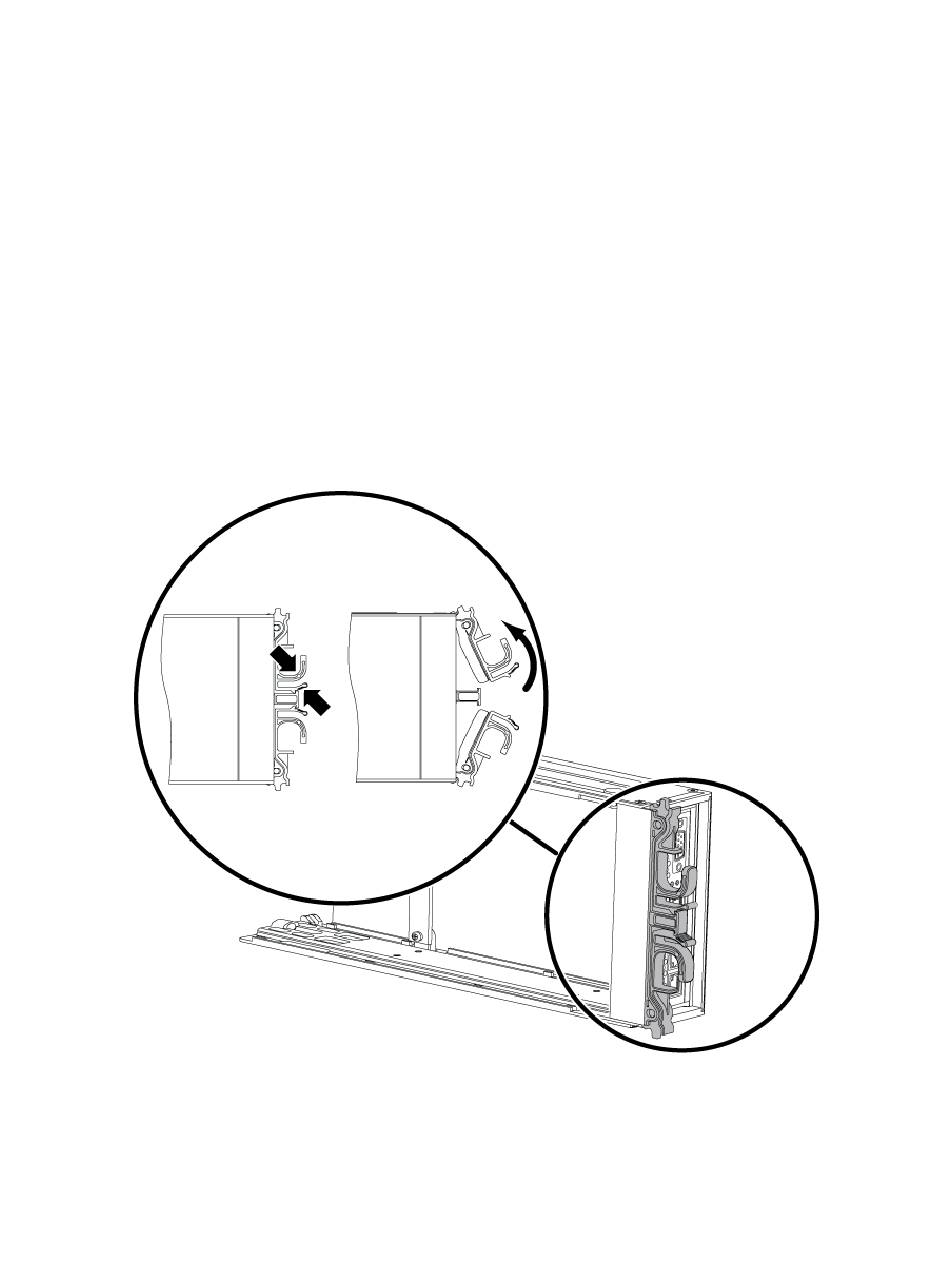

Abbildung 3-4: Öffnen eines Steuermodulverschlusses
3–10
Wartung von Steuermodulen
