2 Wartung von Laufwerken

Ein PS6000 Array enthält bis zu 16 Hot-Swap-fähige Laufwerke, entweder für
seriell angeschlossenes SCSI (SAS)-Laufwerke oder Serial ATA (SATA)-
Laufwerke. Die Erklärungen gelten sowohl für SAS- als auch SATA-Laufwerke.

Blende abnehmen

Um auf die Laufwerke in einem PS6000 zuzugreifen, müssen Sie die Blende
entfernen.
Die Blende ist mit einer Verriegelung versehen, die vor der Manipulierung oder
dem zufälligen Entfernen des Laufwerks schützt.
So entriegeln und entfernen Sie die Blende:
1. Stecken Sie den Blendenschlüssel ein, und drehen Sie ihn im Uhrzeigersinn,
um die Sperre der Blende aufzuheben. Siehe Abbildung 2-1.
2. Drücken Sie die Blendenentriegelung nach oben, um die Blende vom
Gehäuse zu lösen. Siehe Abbildung 2-2.

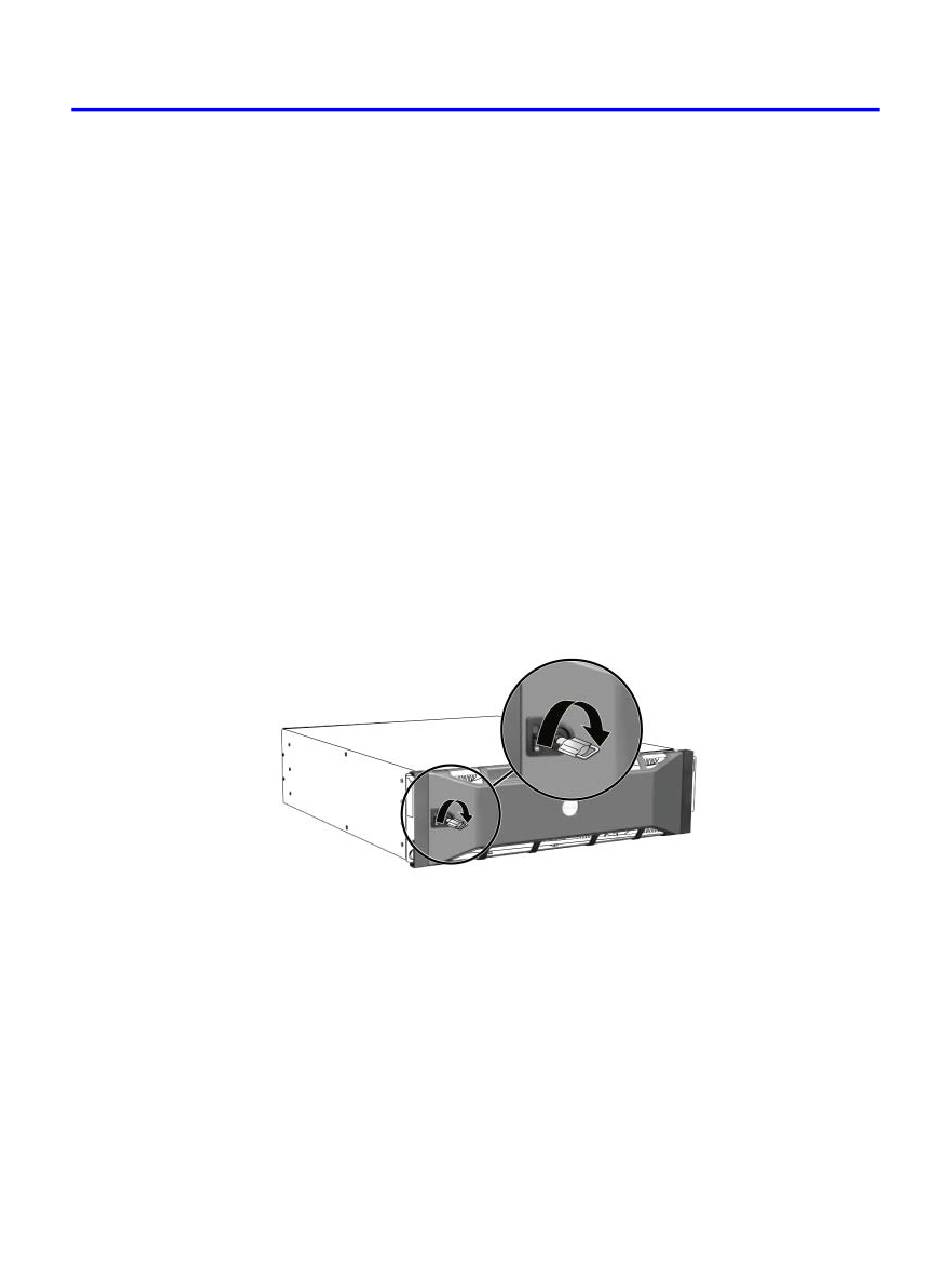

Abbildung 2-1: Blende entriegeln
2–1
