PS6000 Wartung der Hardware
Anschließen von Netzwerkkabeln
Ein PS6000-Array muss über mindestens eine und kann über bis zu vier aktive
Netzwerkverbindungen gleichzeitig verfügen. Mehrere Netzwerkverbindungen
werden empfohlen, da dies für Leistung und Verfügbarkeit vorteilhaft ist.
Verbinden Sie Kabel mit Netzwerkschnittstellen wie folgt:
• Verwenden Sie für kupferbasierte Netzwerke Kabel der Kategorie 5E oder
Kategorie 6 mit RJ45-Steckern. Verwenden Sie Kabel der Kategorie 5, wenn
Sie den Standard TIA/EIA TSB95 erfüllen.
• Verbinden Sie die Schnittstellen in dieser Reihenfolge: Ethernet 0, Ethernet 1,
Ethernet 2 und Ethernet 3.
• Verbinden Sie die Netzwerkschnittstellen mit unterschiedlichen Switches.
• Verbinden Sie die Netzwerkkabel mindestens mit Ethernet 0 an beiden
Steuermodulen und schließen Sie die Kabel dann an einen Netzwerk-Switch
an. Siehe Abbildung 3-2.

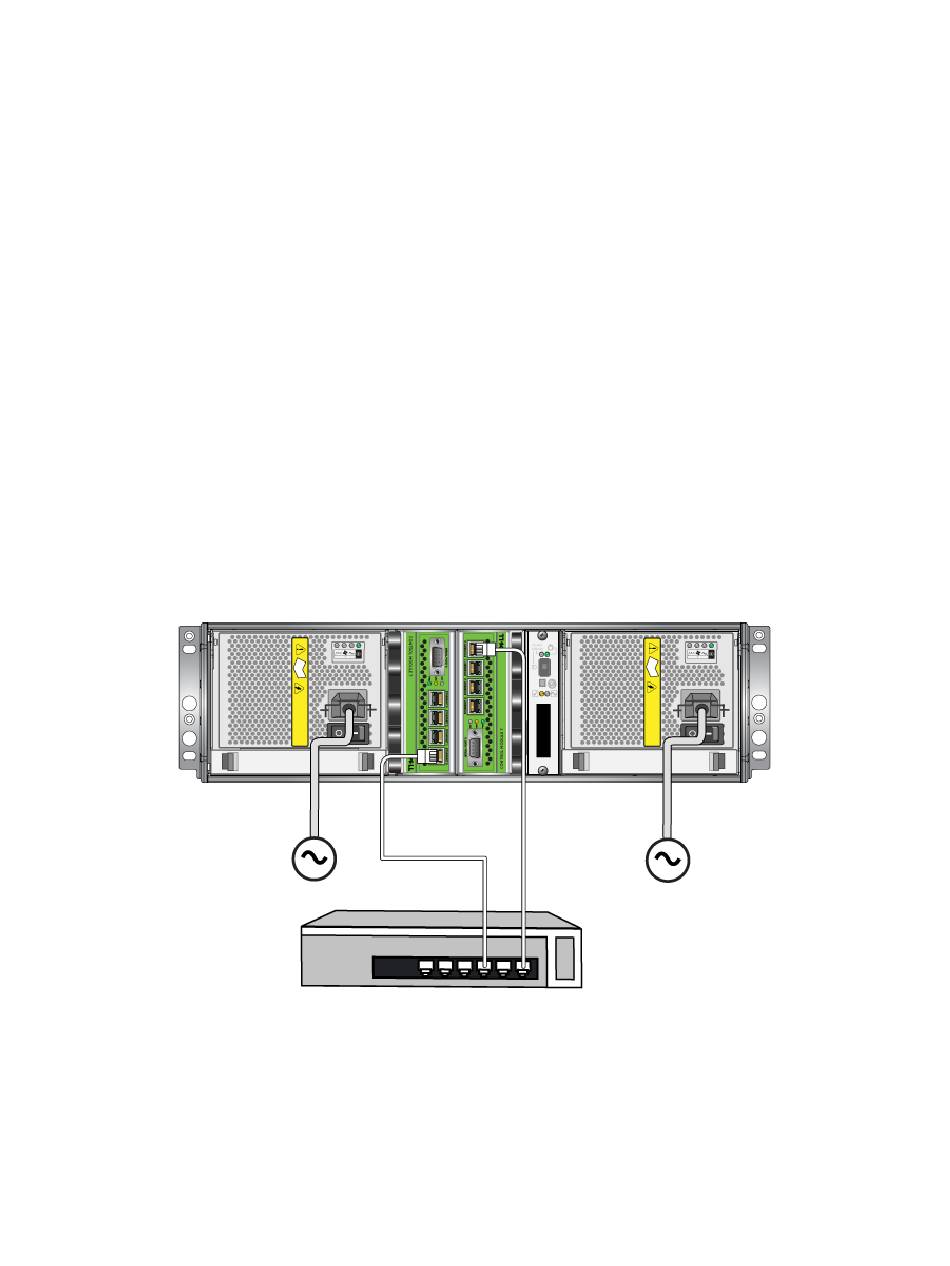

Abbildung 3-2: Netzwerk-Minimalkonfiguration
Wenngleich diese Konfiguration gegen Steuermodul-Failover schützt, ist immer
noch ein Ausfallrisiko gegeben (etwa wenn das Netzwerkkabel am aktiven
Steuermodul getrennt wird). Daher wird empfohlen, dass Sie mehrere
Netzwerkschnittstellen mit verschiedenen Switches verbinden.
Wartung von Steuermodulen
3–7
