Direccionamiento del proyector

Vd. puede ajustar la dirección de comienzo mediante la unidad de control. La dirección de comienzo es el
primer canal en lo cual el proyector reaccionará a señales del controlador.
Vd. puede ajustar la dirección de comienzo en presionar la tecla MODE hasta que la pantalla indica „A001".
Control:
Después de ajustar la dirección de comienzo, Vd. puede controlar el LED WMS Óctuple Set RBG mediante
su controlador DMX.
Note:
1. Conecte el LED WMS Óctuple Set RBG. El aparato controla si recibe datos DMX-512 o no. Si recibe
datos, la LED de control parpadea. Si no recibe datos, la LED de control brilla permanentemente.
El aviso aparece
-si no cable XLR (cable de señal del controlador) habia sido puesto en la entrada DMX del LED WMS
Óctuple Set RBG.
-si el controlador está desconectado o defecuoso.
-el cable o la clavija esta defectuoso o el cable de señal no está conectado correctamente.
Atención: En el ulterior proyector, la cadena DMX tiene que ser terminada con un resistor de terminación
para que los aparatos funcionen correctamente.
Protócolo DMX
L I

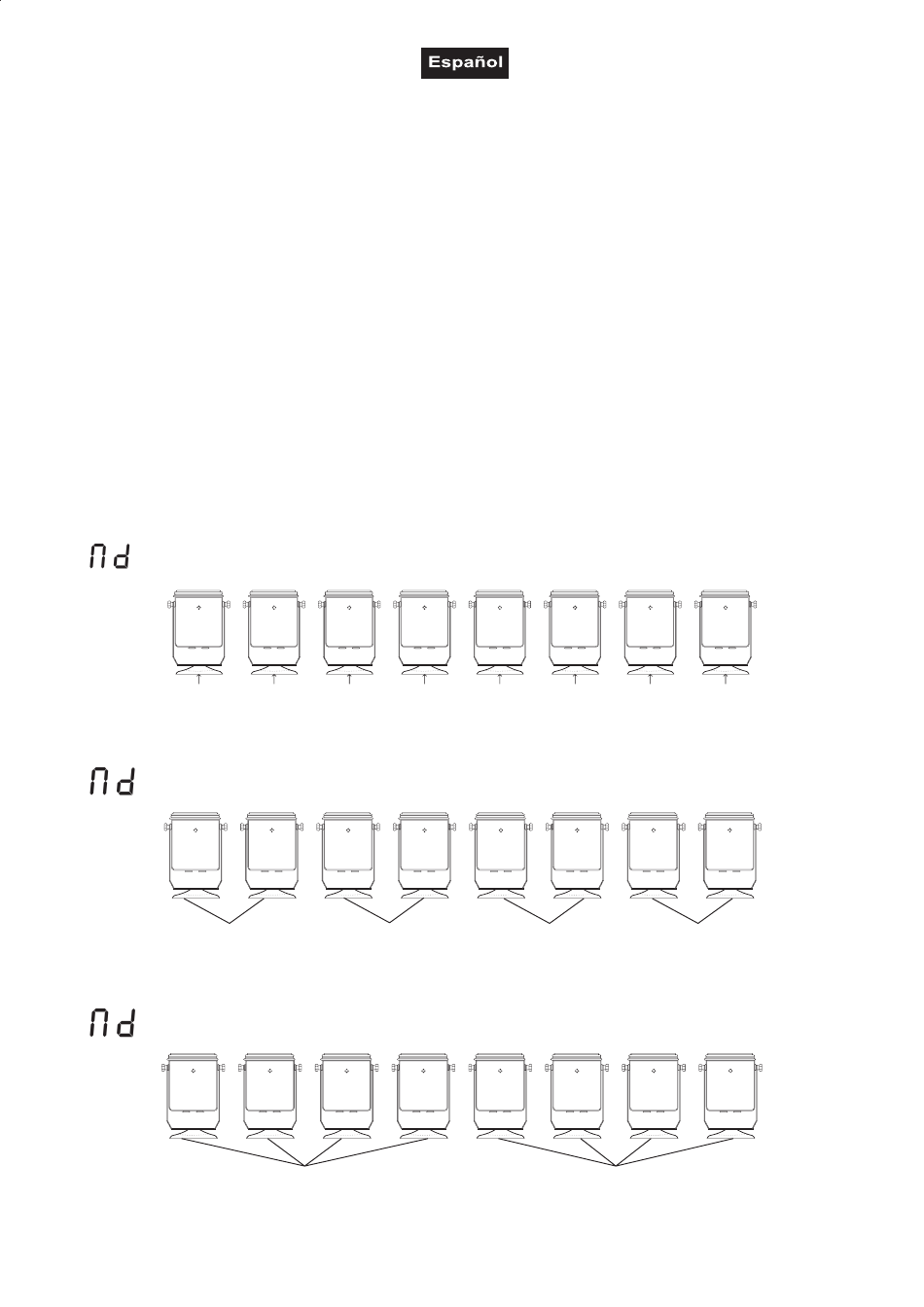

Canal de control 1 - Cada spot ocupa 6 canales. Ocho spots ocupan 48 canales.
1~6 7~12
L2
Canal de control 2 – 2 spots juntos ocupan 6 canales. Ocho spots ocupan 24 canales.
1~6
L4
Canal de control 3 – Spots 1-4 y 5-8 ocupan 6 canales. Ocho spots ocupan 12 canales.
13~18 19~24
7~12
1~6
33/35
25~30 31~36 37~42 42~48
13~18
7~12
