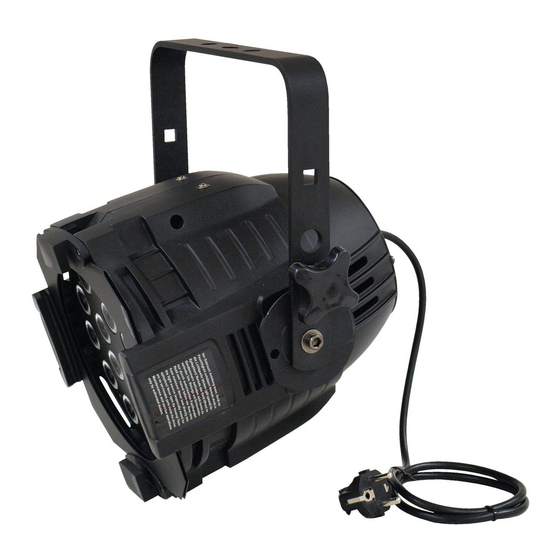

EuroLite LED ML-56 QCL RGBW/RGBA 18x8W Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. DJ-Equipment
  5. LED ML-56 QCL RGBW/RGBA 18x8W
  6. Bedienungsanleitung

EuroLite LED ML-56 QCL RGBW/RGBA 18x8W Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LED ML-56 QCL RGBW/RGBA 18x8W:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

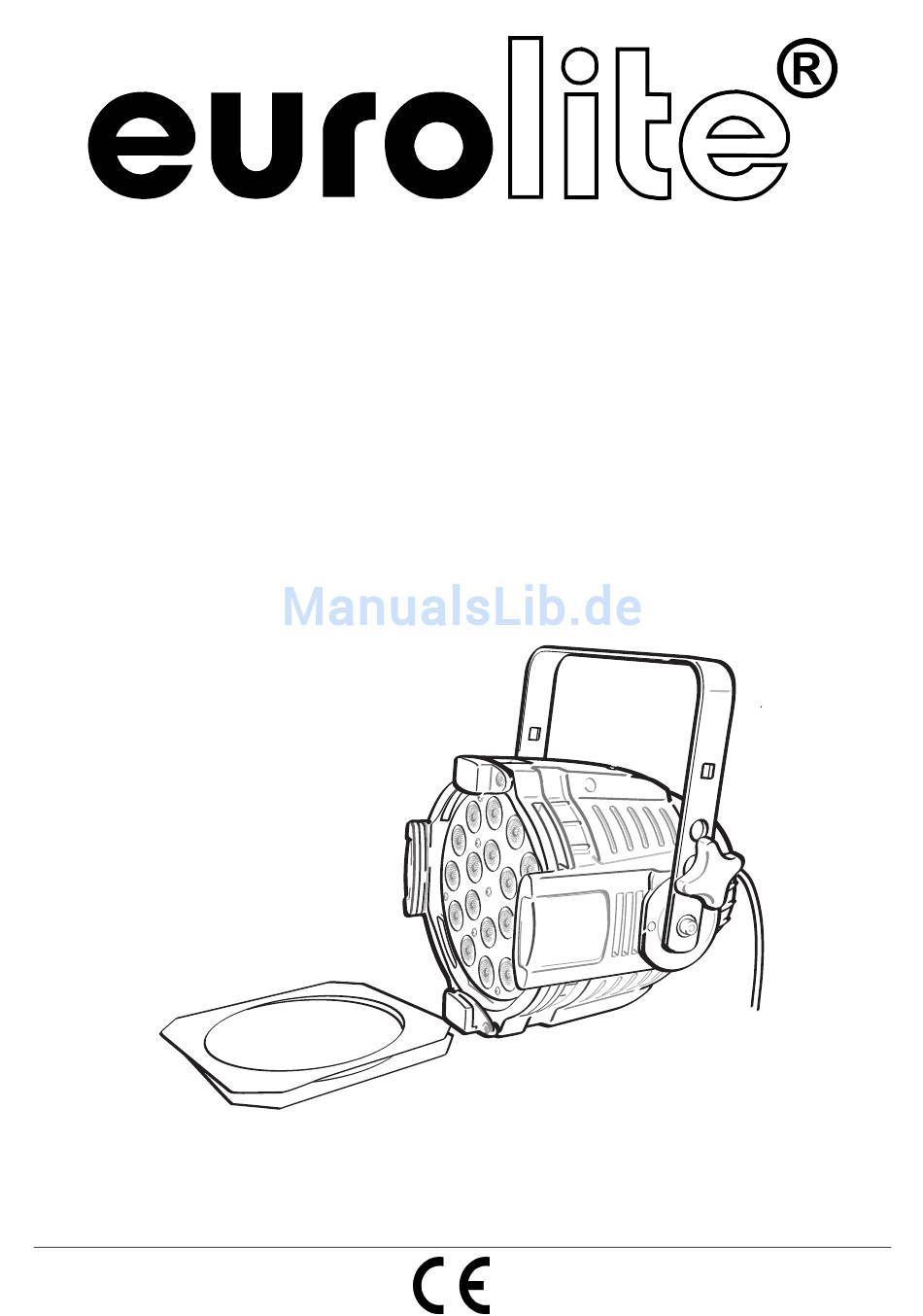

BEDIENUNGSANLEITUNG
USER MANUAL
LED ML-56 QCL
RGBW/RGBA 18x8W
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED ML-56 QCL RGBW/RGBA 18x8W

Inhaltszusammenfassung für EuroLite LED ML-56 QCL RGBW/RGBA 18x8W

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED ML-56 QCL RGBW/RGBA 18x8W Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51913670, 51913671 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00060554.DOC, Version 1.1...

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED ML-56 QCL RGBW/RGBA 18x8W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Seite 5: Bestimmungsgemäße Verwendung

    Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Seite 6: Gerätebeschreibung

    Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.

  • Seite 7: Installation

    (7) Spannungsversorgung (8) DMX-Eingangsbuchse (9) Display (10) Mode-Taste (11) Up-Taste (12) Down-Taste (13) DMX-Ausgangsbuchse (14) Sicherungshalter INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Seite 8 Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.

  • Seite 9: Dmx512-Ansteuerung

    DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.

  • Seite 10: Anschluss Ans Netz

    • Musiksteuerung / Empfindlichkeit - DMX MODUS STAND ALONE-MODUS Der LED ML-56 QCL RGBW/RGBA 18x8W lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED ML-56 QCL RGBW/RGBA 18x8W vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die internen Programme abspielen oder die DMX-Startadresse eingeben.

  • Seite 11: Einstellung Der Festen Farben

    Einstellung der festen Farben Drücken Sie die MODE-Taste um die Einstellungen der festen Farben zu wählen. Wenn das Display ein C anzeigt, können Sie die gewünschte feste Farbe auswählen. (Siehe folgende Tabelle). Über die UP- oder DOWN-Taste können Sie die gewünschten Farbe eingeben. Modus: Wert: Funktion:...

  • Seite 12: Musiksteuerung/Empfindlichkeit

    Modus: Wert: 001 - 512 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED ML-56 QCL RGBW/RGBA 18x8W über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren.

  • Seite 13: Dmx-Protokoll

    DMX-Protokoll 3-Kanal-Modus Kanal: Wert: Funktion: 000 - 007 BLACKOUT 008 -015 016 - 023 GRÜN 024- 031 BLAU 032 - 039 KALTWEIß 040 - 047 BERNSTEINFARBEN 048 - 055 FRÜHLINGSGELB 056 - 063 CYAN 064 - 071 CYANTON 1 072 - 079 WARMER WEIßTON 1 080 - 087 BLASSROT...

  • Seite 14: Kanal-Modus

    7-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Bernsteinfarben (0 – 100%) Kanal: Wert: Funktion:...

  • Seite 15: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.

  • Seite 16: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 190 W DMX Steuerkanäle: 3/5/7/8 DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED Typ: 8-W-QCL Anzahl der LEDs: Abstrahlwinkel: 18° Maße (LxBxH): 240 x 300 x 310 mm Gewicht: 5 kg Maximale Umgebungstemperatur T 45°...

  • Seite 17: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED ML-56 QCL RGBW/RGBA 18x8W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 18: Operating Determinations

    This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.
  • Seite 19 Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.

  • Seite 20: Description Of The Device

    DESCRIPTION OF THE DEVICE Features Professional DMX Spot with 18 x 8 W quadcolor LEDs • Equipped with twelve 4in1 LEDs in the colors red, green, blue and white and six in the colors red, green, blue and amber • Through the close chip placement of the multichip technology, an exquisite color blend, even with short distances to the illuminated surface, is guaranteed •...

  • Seite 21: Installation

    INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Seite 22: Dmx512 Control

    carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part.

  • Seite 23: Master/Slave Operation

    30 mA. Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED ML-56 QCL RGBW/RGBA 18x8W starts running. The LED display lights up and you can choose the desired settings.

  • Seite 24: Stand Alone-Mode

    STAND ALONE-MODE In the Stand Alone mode, the LED ML-56 QCL RGBW/RGBA 18x8W can be used without controller. Disconnect the LED ML-56 QCL RGBW/RGBA 18x8W from the controller. Control Board The Control Board offers several features: you can run the internal programs or set the starting address.

  • Seite 25: Internal Programs, Sound Control

    Mode: Value: 001 - 512 Controlling: After having addressed the LED ML-56 QCL RGBW/RGBA 18x8W, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug with 120 in the last lighting in the link in order to ensure proper transmission on the DMX data link.

  • Seite 26: Dmx-Protocol

    DMX-Protocol 3 channel mode Kanal: Wert: Funktion: 000 - 007 BLACKOUT 008 - 015 016 - 023 GREEN 024 - 031 BLUE 032 - 039 COLD WHITE 040 - 047 AMBER 048 - 055 SPRING YELLOW 056 - 063 CYAN 064 - 071 CYAN TONE 1 072 - 079...
  • Seite 27 000 - 255 White (0 – 100%) 7 channel mode Channel: Value: Function: 000 - 255 Red (0 – 100%) Channel: Value: Function: 000 - 255 Green (0 – 100%) Channel: Value: Function: 000 - 255 Blue (0 – 100%) Channel: Value: Function:...

  • Seite 28: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
