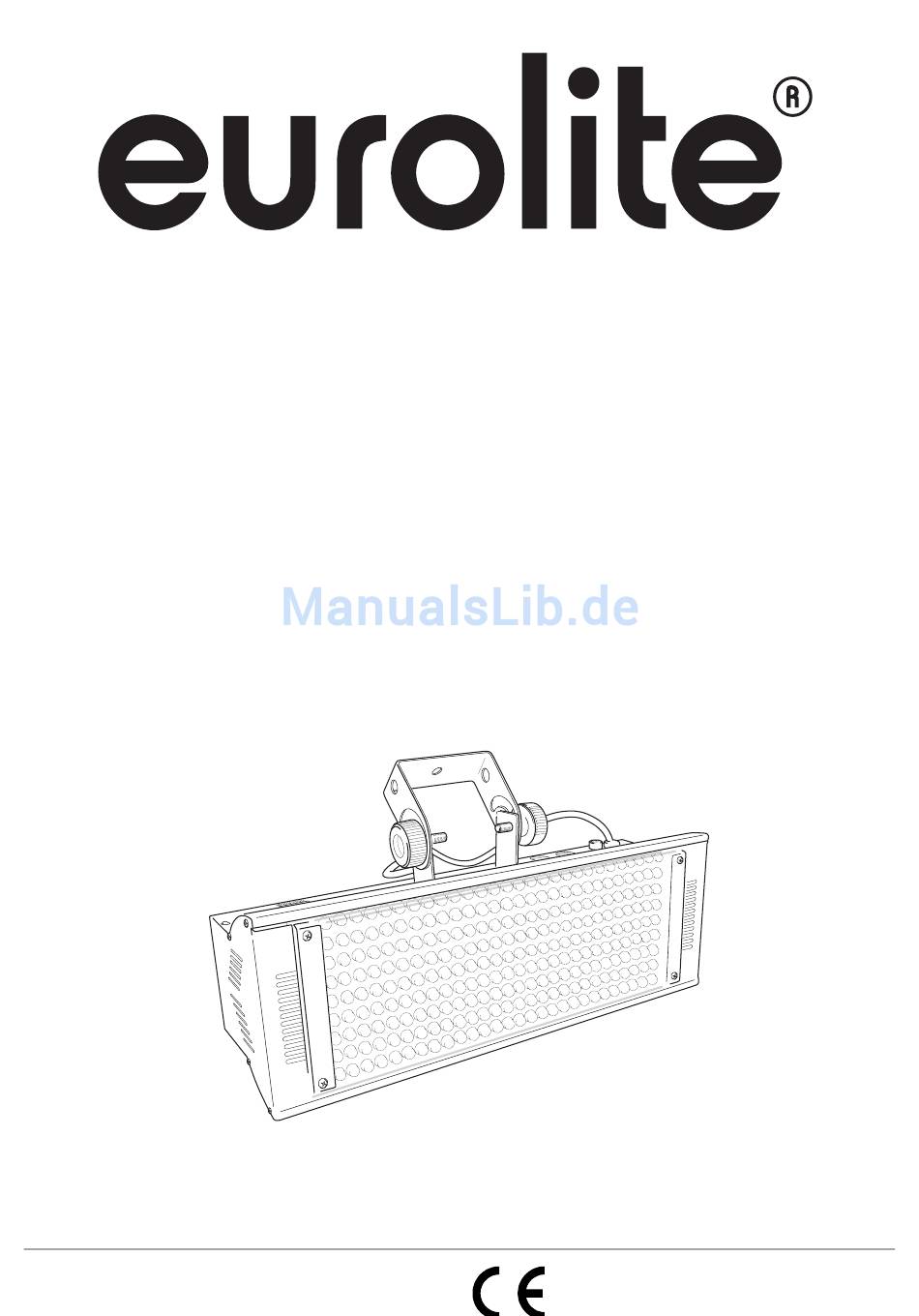

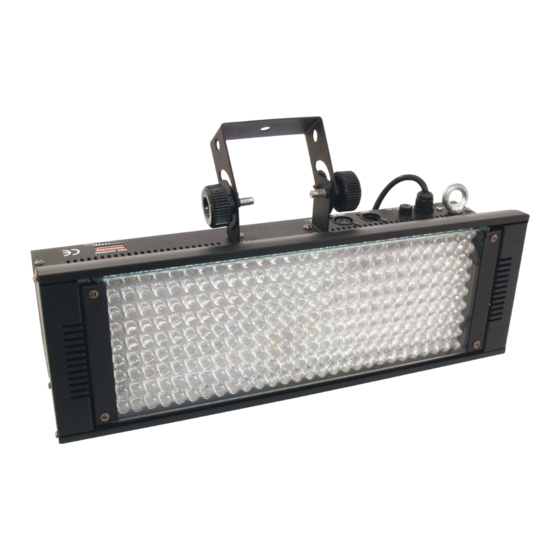

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED FLD-252 RGB 10mm Flood Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 51913860 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00081676, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FLD-252 RGB 10mm Fluter entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Installation
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. -
Seite 7: Dmx512-Ansteuerung
BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß... -
Seite 8: Master/Slave-Betrieb
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Seite 9: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone Modus über DIP-Schalter oder alternativ im DMX-gesteuerten Modus über ein Lichtsteuergerät betrieben werden. DIP Schalter-gesteuerter Betrieb Auto Mode Um den Farbwechsel und Farbüberblendung einzustellen stellen Sie DIP-Schalter 9 und 10 auf OFF. -
Seite 10: Dmx-Protokoll
Adressierung des Geräts Stellen Sie DIP-Schalter 1 und 10 auf ON. (Dies ist auch die Einstellung um das Slavegerät festzulegen). Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED FLD-252 RGB 10mm Fluter über Ihren Controller ansteuern. DMX-Protokoll... -
Seite 11: Technische Daten
Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE DMX LED Operator 1 Controller 70064501 EUROLITE DMX LED Operator 4 Controller 70064504 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 11.02.2014 © 11/20... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED FLD-252 RGB 10mm Flood. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. - Seite 14 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Seite 15: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 16: Dmx512 Control
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. -
Seite 17: Master/Slave Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED FLD-252 RGB 10mm Floodstarts running. The device has two operating modes. It can be operated in Stand Alone mode via DIP switches or alternately in DMX-controlled mode via lighting controller. -
Seite 18: Dip Switch Controlled Operation
Addressing the Projector Set the dipswitches 1 and 10 to ON. (This setting is also used to determine the Slave device). Controlling: After having addressed all LED FLD-252 RGB 10mm Floods, you may now start operating these via your lighting controller. 18/20... -
Seite 19: Dmx-Protocol
DMX-protocol Channel 1 0 - 255 0-100 % Channel 2 Green 0 - 255 0-100 % Channel 3 Blue 0 - 255 0-100 % Channel 4 Dimmer 0 – 255 0-100 % Channel 5 Flash 0 - 10 No function 11 - 255 0-100 % with increasing speed Blackout... -
Seite 20: Technical Specifications
Accessories: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 EUROLITE DMX LED Operator 1 controller 70064501 EUROLITE DMX LED Operator 4 controller 70064504 Please note: All information is subject to change without prior notice. 11.02.2014 © 20/20...
