Bedienungsanleitung DM9600

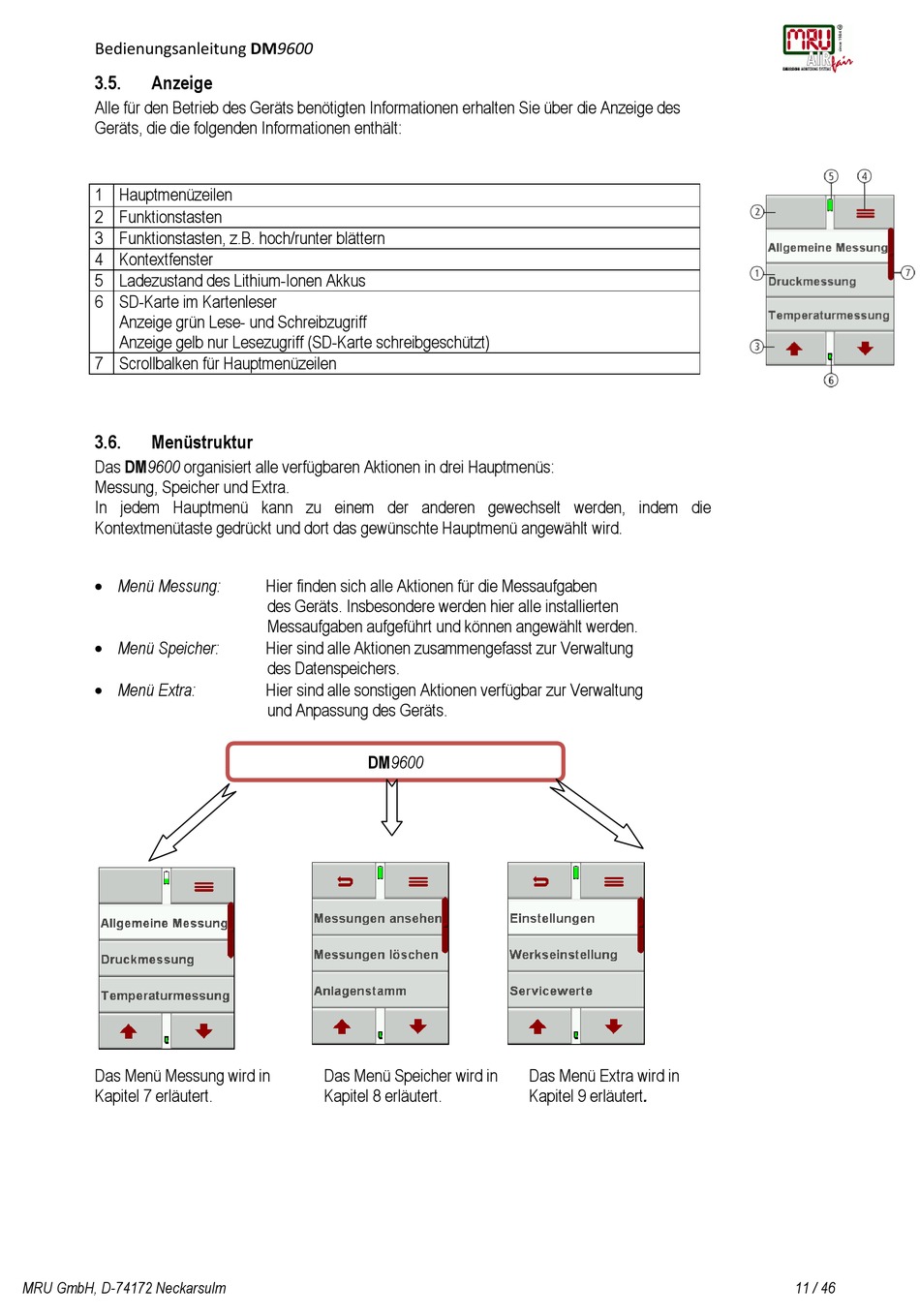

3.5.

Anzeige

Alle für den Betrieb des Geräts benötigten Informationen erhalten Sie über die Anzeige des
Geräts, die die folgenden Informationen enthält:
1 Hauptmenüzeilen
2 Funktionstasten
3 Funktionstasten, z.B. hoch/runter blättern
4 Kontextfenster
5 Ladezustand des Lithium-Ionen Akkus
6 SD-Karte im Kartenleser
Anzeige grün Lese- und Schreibzugriff
Anzeige gelb nur Lesezugriff (SD-Karte schreibgeschützt)
7 Scrollbalken für Hauptmenüzeilen
3.6. Menüstruktur
Das DM9600 organisiert alle verfügbaren Aktionen in drei Hauptmenüs:
Messung, Speicher und Extra.
In jedem Hauptmenü kann zu einem der anderen gewechselt werden, indem die
Kontextmenütaste gedrückt und dort das gewünschte Hauptmenü angewählt wird.
 Menü Messung:
 Menü Speicher:
 Menü Extra:
Das Menü Messung wird in
Kapitel 7 erläutert.
MRU GmbH, D-74172 Neckarsulm
Hier finden sich alle Aktionen für die Messaufgaben
des Geräts. Insbesondere werden hier alle installierten
Messaufgaben aufgeführt und können angewählt werden.
Hier sind alle Aktionen zusammengefasst zur Verwaltung
des Datenspeichers.
Hier sind alle sonstigen Aktionen verfügbar zur Verwaltung
und Anpassung des Geräts.
DM9600
Das Menü Speicher wird in
Kapitel 8 erläutert.
Das Menü Extra wird in
Kapitel 9 erläutert.
11 / 46
