VERKLEIDUNG DER CASCADE-KETTE

Die integrierte kaskadierende Funktionalität des Displays (DSP49G2193) ermöglicht die Verbindung von
bis zu maximal 6 Kesseln, ohne den Einsatz eines externen Kaskadierreglers.

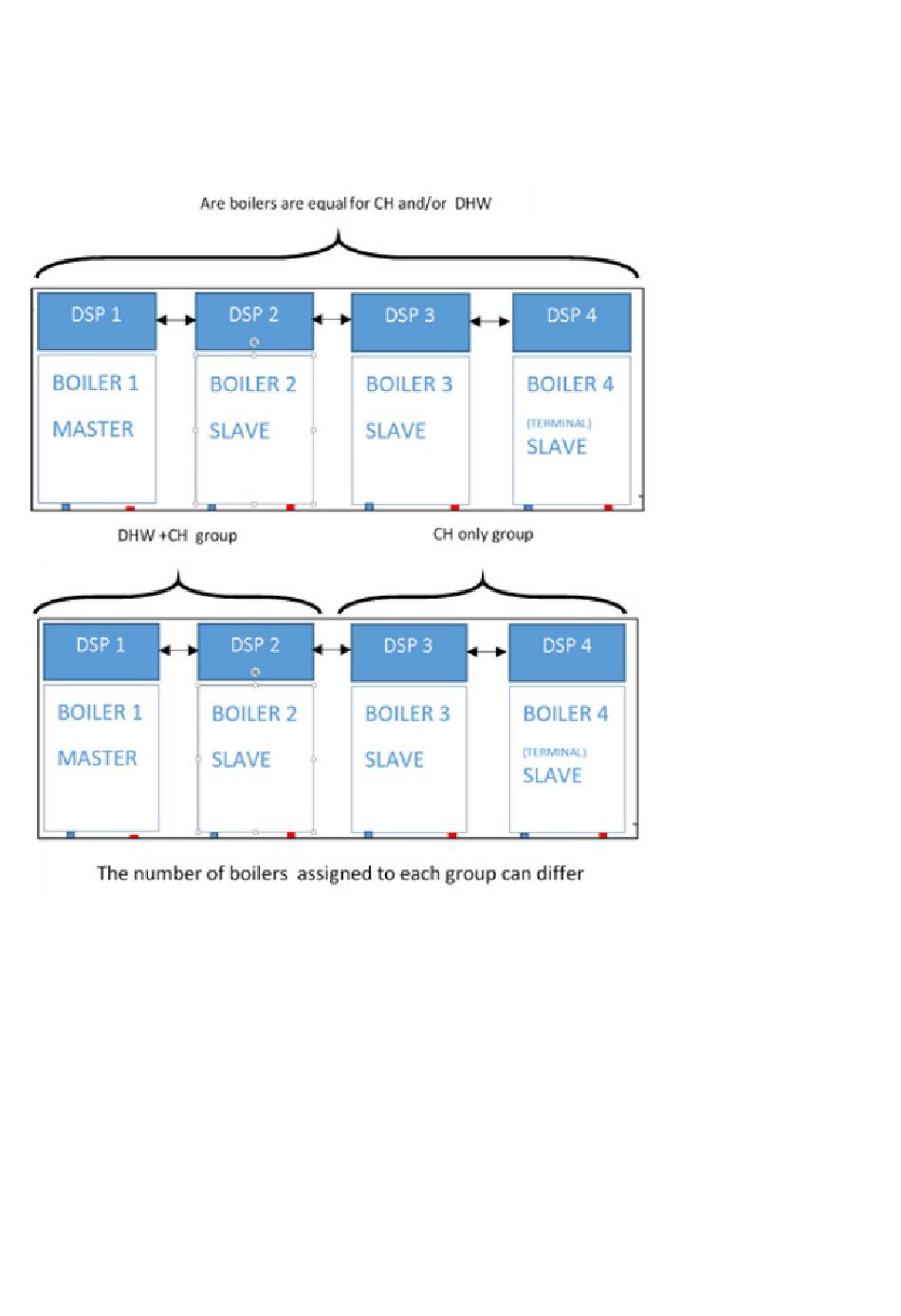

Wenn alle Kessel gleich sind, ist der erste Kessel in der Kette der Meister und der andere sind Sklaven.
Wenn zwei Gruppen definiert sind, starten die Gruppe (DHW + CH-Gruppe und CH-Gruppe) die
Kette mit allen Kesseln der CH + WW-Gruppe, gefolgt von allen Kesseln der CH-Gruppe. Der erste
DHW + CH Kessel ist der Master. Alle anderen sind Sklaven.
Jeder Kessel ist bis zum nächsten Kessel verkabelt. Verwenden Sie ein 3-adriges geschirmtes Kabel mit
einer maximalen Länge von 10 Metern. Verwenden Sie das unterste Kabelrohr (Niederspannungsrohr),
um das Kabel durchzuführen. Für den Anschluss im Kessel ist eine zusätzliche Klemmleiste C3
erforderlich. Kontaktieren Sie Ihren Lieferanten.
Trennen Sie die 230V-Versorgung von allen Kesseln und öffnen Sie die Vorderseite der Kessel. Montieren
Sie die Klemmenleiste C3 auf die Niederspannungsklemmenleiste C2, wie in der Abbildung unten gezeigt.
Für alle Slaves (zweiter Kessel zum letzten Kessel) verbinden Sie X03, X06 und X07 mit dem Display.
X03 ersetzt die Verbindung aus dem Diagnosestecker in der linken oberen Ecke. Auf dem Master nicht
die bestehende Verbindung auf X03 aus dem Diagnoseanschluss ersetzen.
