5 BOILER CONTROL
5 BOILER CONTROL
5

KESSELSTEUERUNG

5.1 Control Panel

5.1 Control Panel

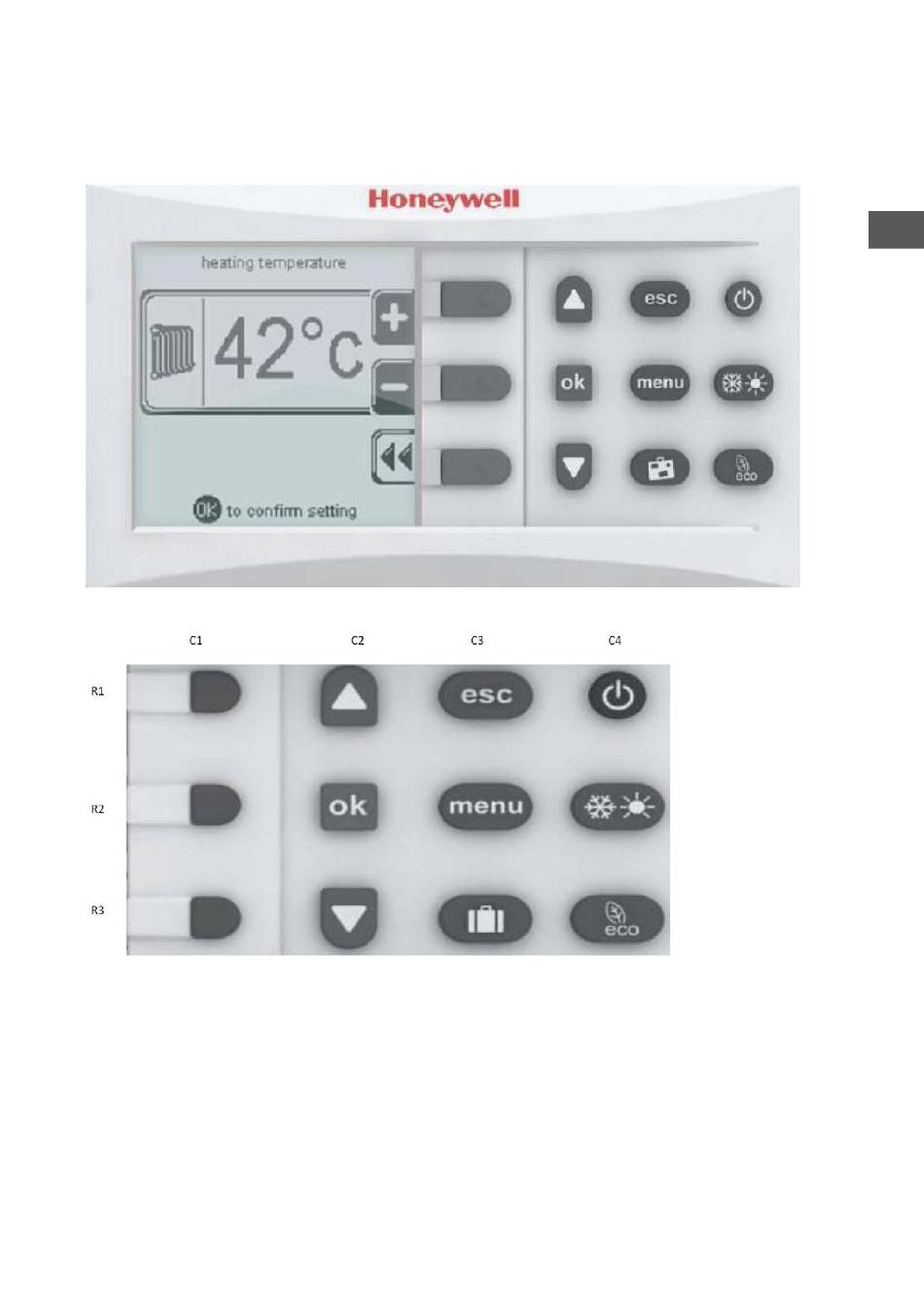

The control panel has 12 buttons and a display as shown in the figure below.
5.1 Schalttafel
The control panel has 12 buttons and a display as shown in the figure below.
Das Bedienfeld verfügt über 12 Tasten und ein Display wie in der folgenden Abbildung dargestellt.
5.2 Push buttons on control panel
5.2 Push buttons on control panel
Description of push button use
5.2 Tasten am Bedienfeld drücken
Description of push button use
R1-C1, R2-C1 und R3-C1(Zurück) Tasten folgen, wenn gedrückt, das zugehörige Symbol im Display (links)
R1-C2 und R3-C2 (nach oben und unten), blättern Sie, wenn Sie gedrückt werden, durch die
verschiedenen Menüs
R2-C2 Taste bestätigt, wenn gedrückt, die markierte Auswahl oder bestätigt, was vom LCD verlangt wird
R1-C3 Die Taste (Escape) kehrt zurück, wenn sie zum Hauptbildschirm gedrückt wird
R1-C4 (Ein / Aus-Taste) schaltet den Boiler in den Aus-Zustand, Hauptlogo und Datum / Uhrzeit bleiben
angezeigt
R2-C3 (Menü) -Schaltfläche aktiviert, wenn gedrückt, Zugang zum Benutzer- und Installateurmenü
R2-C4 (Sommer-Winter) Taste aktiviert - deaktiviert, wenn gedrückt, CH und DHW in den
Hauptbildschirmen
R3-C3 Mit der Taste (Ferien) wird, wenn gedrückt, die Urlaubsfunktion in den Hauptbildschirmen aktiviert
R3-C4 (Eco) aktiviert, wenn gedrückt, Öko-Funktion in den Hauptbildschirmen
