Montage
3.1
Allgemeines
Prüfen Sie nach dem auspacken der
mitgelieferten externen Raumfühler auf Beschädigungen. Überprüfen Sie die Richtigkeit des
gelieferten Typs/Models sowie die elektrische Spannung und dass alles komplett ist.

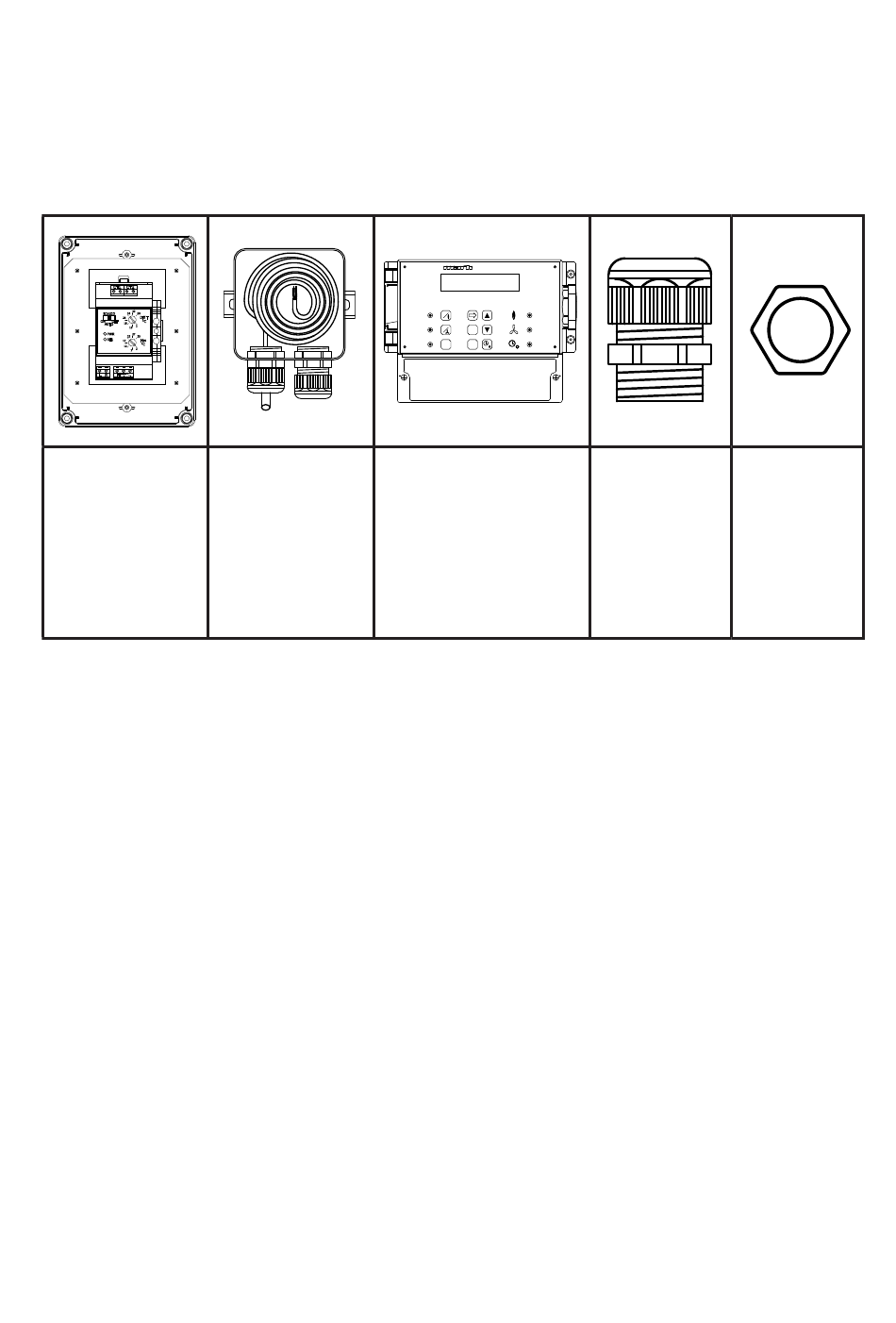

Lieferumfang
CT1
CT2
42
RJ402
34
50
Diff T
26
ON
OFF
°C
AUTO
18
2
10
PWR
27
22
35
RE1
Hys
17
°C
12
2
7
L N
RE1
Drehzahlsteller
RJ402
im Schrank
1 stück
3.2 Montage des Temperatur-Differenz Drehzahlsteller RJ402
Legen Sie einen geeigneten Ort für den Einbau der Pintherm Connect und der RJ402 fest. Es wird
empfohlen, die Pintherm Connect und der RJ402 auf ± 1,5 m über dem Fußboden anzubringen,
an einem leicht zugänglichen Ort. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet
ist, bevor Sie ein Kabel anschließen. Sollte dies nicht der Fall sein, muss die Stromversorgung
ausgeschaltet werden. Beziehen Sie vor dem Ausschalten der Stromversorgung auf die jeweilige
Bedienungsanleitung des Gerätes.
Schließen Sie den Pintherm Connect und der RJ402 gemäß einem der mitgelieferten
Schaltpläne an. Diese finden Sie auf der Rückseite des technischen Handbuchs. Um das richtige
Verbindungsdiagramm auszuwählen, müssen Sie wissen, an welchem Gerätetyp Sie den RJ402
anschließen. Für eine Auswahl siehe auch Anhang I.
3.3 Montage der Raumfühler
Der Platzierung der Decken- und Bodenfühler des RJ402 kommt eine entscheidende
Bedeutung für die richtige Funktion des Systems zu. Beide Fühler müssen im Luftstrom der
Ventilatoren liegen und dürfen nicht verdeckt sein. Der Deckenfühler sollte am höchsten Punkt
im Raum, möglichst mittig, angebracht werden. Dachöffnungen in der Nähe führen zu falschen
Messungen und somit zu inkorrekten Funktionen des Systems. Der Bodenfühler sollte seitlich
im Raum montiert werden, Dabei ist zu beachten, dass ständig öffnende Türen, offene Fenster
usw. mit direktem Einfluss auf den Bodenfühler zum unnötigen Anlaufen der Ventilatoren führt.
Die Fühler sollten nicht auf Metallträgern die Verbindung nach Außen haben installiert werden
(Kältebrücken).
8
RJ402,
PinTherm Connect und - falls bestellt - den
M16
M16
Temperatur
PinTherm connect
sensor
1 stück CT1
1 stück CT2
PinTherm Connect
06.29.108
0
0
OK
ESC
RESET
06 29 108
1 stück
M16
Kabelver-
Kabelver
schraubung
schrau
m16
bungsmutter
M16
4 stück
4 stück
