Außentemperaturkontrolle Otc (Optional) - Mark Powerflex 340-5 Technisches Handbuch

erweiterte CH-Einstellungen, CH-Temperaturen. Im Menü Benutzer / Techniker werden Diagnose,
Kesselinformation der aktuelle Spannungseingang und Kesselsollwert angezeigt.
Hinweis: Achten Sie darauf, dass das 0-10 V DC Signal störungsfrei ist!
4.2.3 Außentemperaturkontrolle OTC (optional)
Der Kessel ist bereit, mit einem Outdoor-Sensor zu arbeiten.
Um den Regler mit einem Außenfühler zu arbeiten, ist es nur notwendig, den Außenfühler an die
Nummern 5 und 6 an der Klemmenleiste C2 anzuschließen. Die Pinzahlen 1 und 2 müssen durch
einen Draht überbrückt werden. Alternativ können diese Pin-Nummern (1 und 2) zum Anschluss von
Raumthermostaten ein- / ausgeschaltet werden. Im Techniker-Menü müssen erweiterte CH-Einstellungen,
CH-Anfrage, OTC nur ausgewählt werden. Der Außenfühler wird dann automatisch vom Regler erkannt.

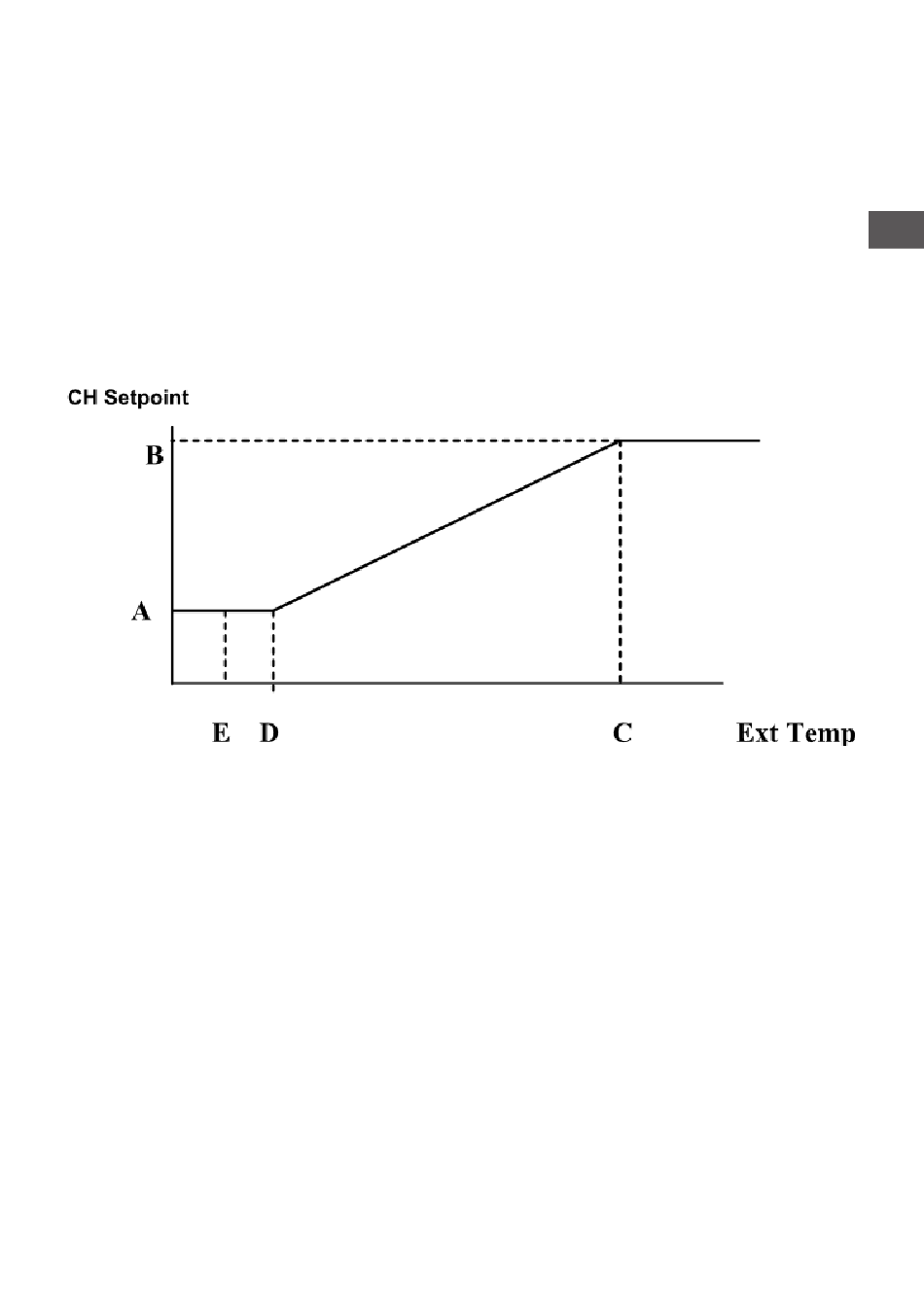

Die in der folgenden Abbildung mit A-E entsprechenden Parameter können im Techniker-Menü eingestellt
werden (erweiterte CH-Einstellungen).
A OTC-Offset: minimaler CH-Sollwert
B OTC-Sollwert maximal: maximaler Sollwert Sollwert
C OTC-Wetterkälte: Außentemperaturwert, bei dem der maximale CH-Wert verwendet wird.
D OTC-Wetter warm: externer Temperaturwert, bei dem der minimale CH-Wert verwendet wird.
E OTC-Warmwetterabschaltung: Außentemperaturwert, bei dem die CH-Nachfrage beendet wird.
Im Benutzermenü kann eine Öko-Sollwertreduktion (Nachtreduktion) eingestellt werden.
Ein Tag, eine Woche und ein Wochenende werden auch verfügbar sein (on, eco, off).
Der Outdoor-Sensor kann bei Ihrem Lieferanten bestellt werden.
Der Sensor sollte auf der Nordseite des Gebäudes in einer Höhe von ca. 2 Metern installiert werden.
Hinweis: Der Widerstand des Outdoor NTC sollte bei 25 ° C 12 kOhm betragen.
Siehe auch Widerstandstabelle für NTC's bei 6.6.2
