ANHANG A - MODBUS

1 GENERAL
Um einen Modbus Controller anzuschließen, ist für jeden Kessel eine zusätzliche Klemmleiste C3
erforderlich. Kontaktieren Sie Ihren Lieferanten.
2

VERDRAHTUNG

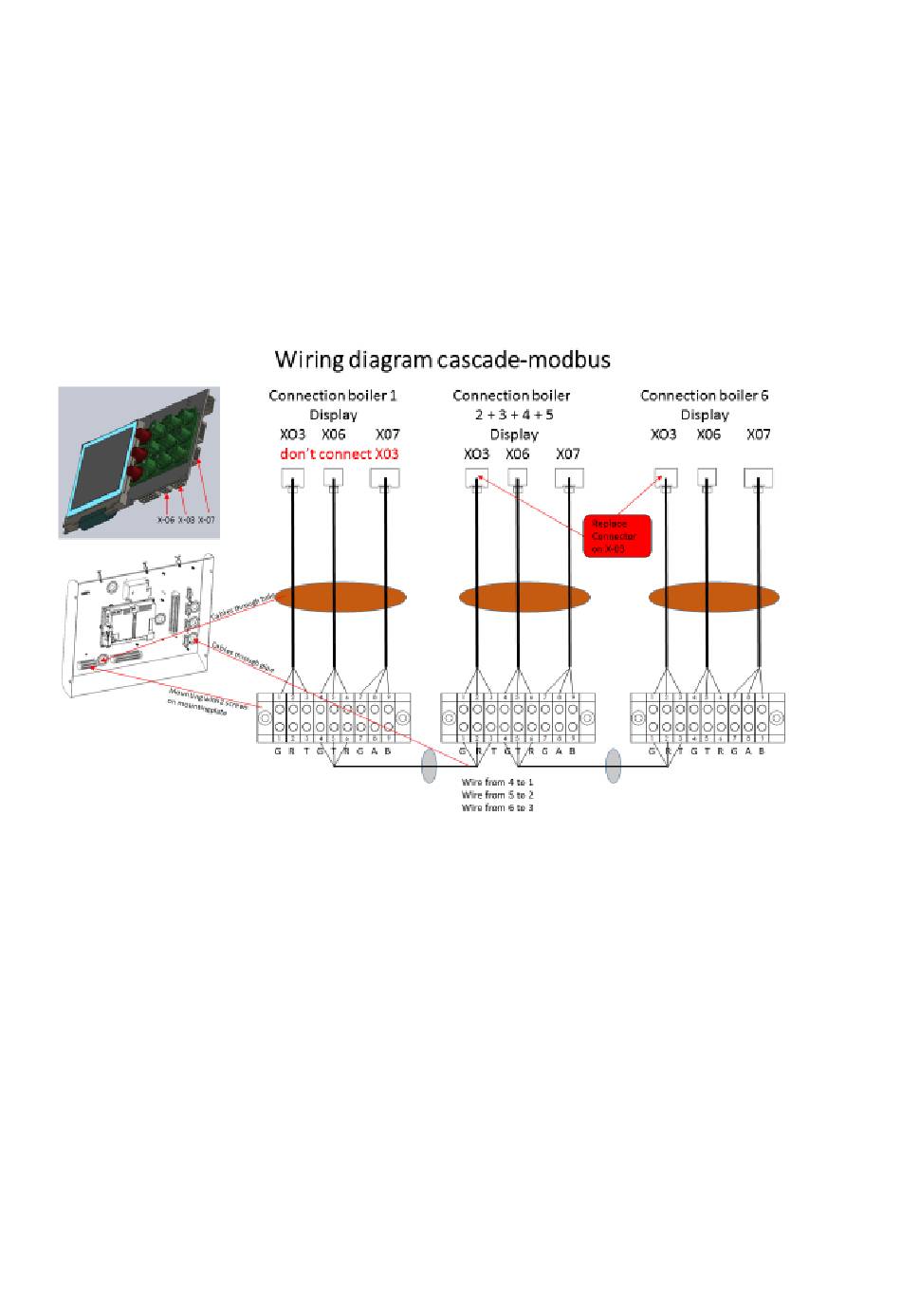

Trennen Sie die 230V-Versorgung vom Kessel und öffnen Sie die Vorderseite. Montieren Sie die
Klemmenleiste C3 auf die Niederspannungsklemme C2, wie in der Abbildung unten gezeigt.
Verbinden Sie X06 und X07 mit dem Display. Ersetzen Sie nicht die X03-Verbindung, die vom
Diagnosestecker kommt.
Für Modbus-Anschlüsse nur C3: 7 (GND), 8 (A), 9 (B) verwenden.
Verwenden Sie ein 3-adriges (abgeschirmtes) Kabel und verwenden Sie die niedrigste (Niederspannungs-)
Kabelführung.
3

KONFIGURATIONSPARAMETER

Die Modbus-Kommunikationsleitung ist standardmäßig auf 38400b / s eingestellt und kann über das
Kessel-Display vom Techniker-Menü aus geändert werden. (Technikermenü, Systemeinstellungen,
Kesselparameter, Modbus)
Auch der Standard-Kommunikationsrahmen ist auf 8 Bit gesetzt, 1 Stopp, Parität keine (8N1).
Die Standard-Modbus-Adresse ist 1.
4 UNTERSTÜTZTE BEFEHLE
Die nächsten grundlegenden Modbus-Befehle werden im Kessel-Display implantiert.
0x03 Holding Registern lesen
0x04 Lesen Sie die Register
0x06 Schreibe Single Register
0x10 Schreiben Sie mehrere Register
0x11 Slave-ID melden
