Mark POWERFLEX 340-5 Technisches Handbuch Seite 40

Kondensatfalle / Sammler
Die Kondensatfalle / Kollektor muss entweder durch ein Rohr mit einer Sifon verbunden sein, die
mindestens die gleiche Höhe der Wasserverriegelung hat wie die, die mit dem Kessel geliefert wird, oder
durch ein T-Stück an die Sifon, wie es mit dem Kessel geliefert wird.
Hinweis: Die mit dem Kessel gelieferten Schornsteine (Schalldämpfer) müssen wie in den darunter
liegenden Figuren korrekt montiert werden
Bei 6,7 und 8 Sektionskesseln sollte ein Schalldämpfer mit seinem Aufkleber wie in der ersten
Abbildung auf der nächsten Seite gezeigt montiert werden
Für den 5-teiligen Kessel sollten zwei Schalldämpfer mit Aufklebern wie in der zweiten Abbildung auf
der nächsten Seite gezeigt montiert werden

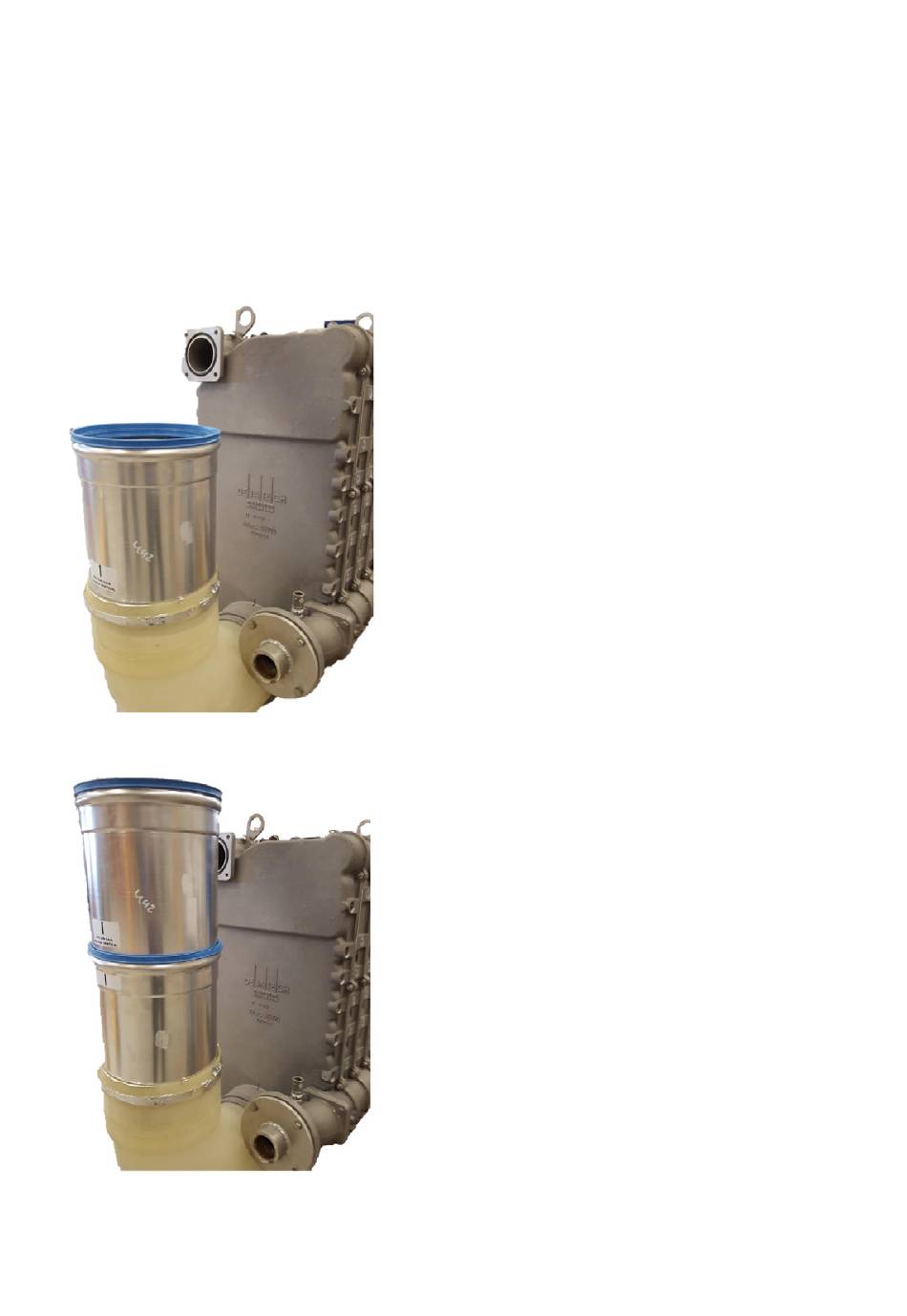

Schalldämpfer von 6,7 und 8 Kessel (425-595 kW)
Zwei Schalldämpfer auf einem 5-teiligen Kessel (340 kW)
40
