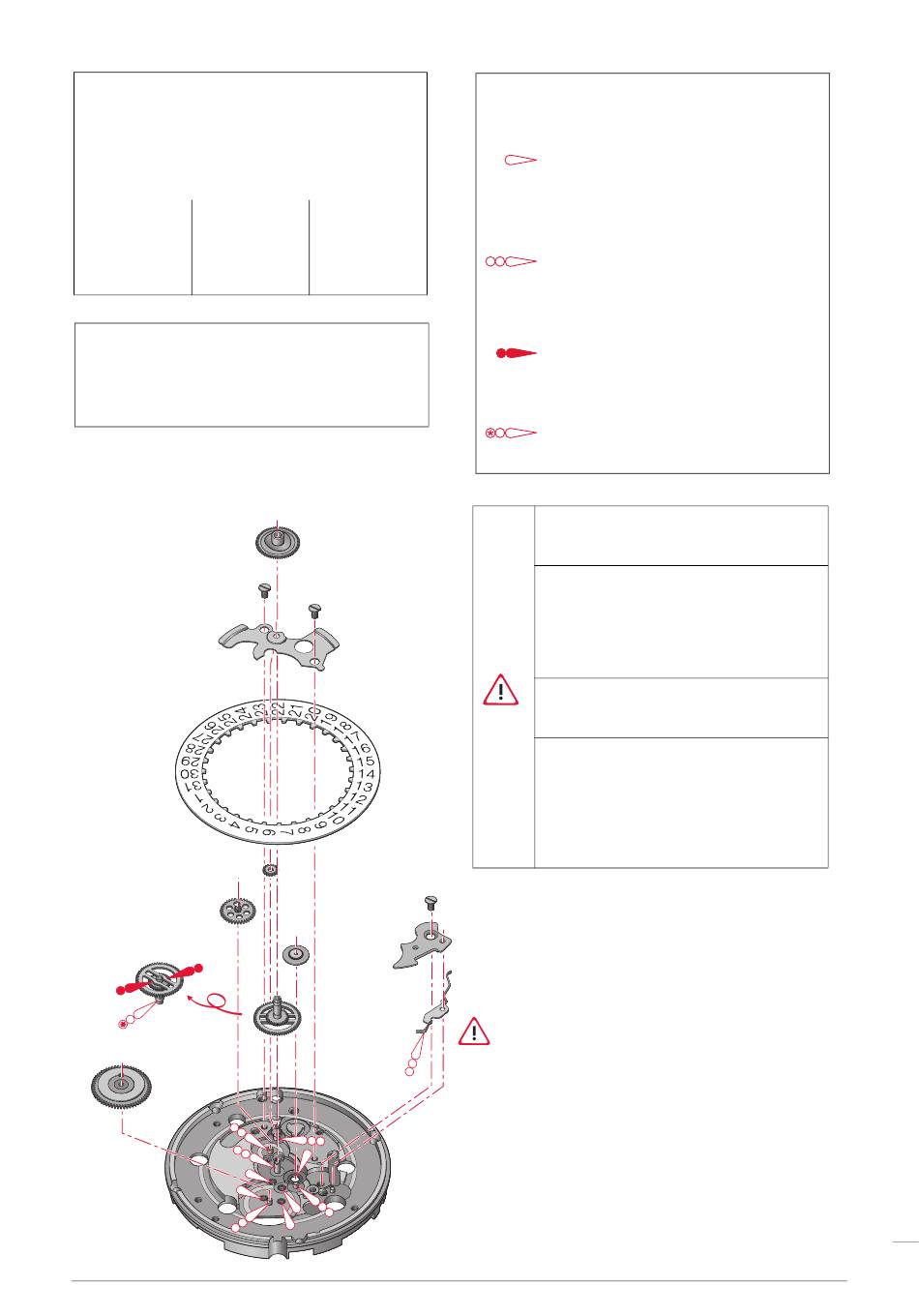

Montage du mécanisme de calendrier
(Liste des fournitures par ordre d'assemblage)
Zusammenstellen des Kalendermechanismus
(Bestandteilliste in Montagereihenfolge)
Assembling of the calendar mechanism
(Parts listed in order of assembly)
100
450
242
2576
2556
2595
2543
52595 (1x)
260
2557/1
M
Couple minimum pour dévisser
L
M
Minimales Drehmoment zum Lösen
L
M
Minimum torque for loosening
L
(a)
0,6
Ncm
5462
(a)
260
242
2556
CT 256111 FDE 487552 03
17.06.2009
462
5462 (2x)
255/1
255/1
5462
(a)
462
2557/1
450
52595
2543
2x
100
Lubrification - Schmierung - Lubrication
Huile fine
Dünnflüssiges Öl
Fine oil
Huile épaisse à viscosité
élevée ou graisse
Dickflüssiges druckfestes
Öl oder Fett
Thick, pressure-resistant
oil or grease
Graisse
Fett
Grease
Très faible quantité
Sehr kleine Menge
Very small quantity
Lubrifier la pièce 2576.
1.
Teil 2576 schmieren.
Lubricate part 2576.
Tourner la pièce 2557/1 d'environ
10 dents avec la correction rapide.
Teil 2557/1 mit Schnellkorrektur
2.
ca. 10 Zähne drehen.
Rotate part 2557/1 approx 10 teeth
with rapide correction.
Lubrifier à nouveau la pièce 2576.
3.
Teil 2576 nochmals schmieren.
Lubricate again part 2576.
Tourner à nouveau la pièce 2557/1
d'environ 10 dents avec la correction
rapide.
4.
Teil 2557/1 nochmals mit Schnellkor-
rektur ca. 10 Zähne drehen.
Rotate part 2557/1 approx 10 teeth
with rapide correction again.
(a)
2595
2576
Moebius 9014
ou / oder / or
Moebius 9034
Moebius
HP-1300
ou / oder / or
Moebius D5
Moebius 9501
ou / oder / or
Jismaa 124
Moebius
HP-1300
ou / oder / or
Moebius D5
ETA SA Manufacture Horlogère Suisse
5
